Inhaltszusammenfassung für Rehau Express Collection Rauvolet C3

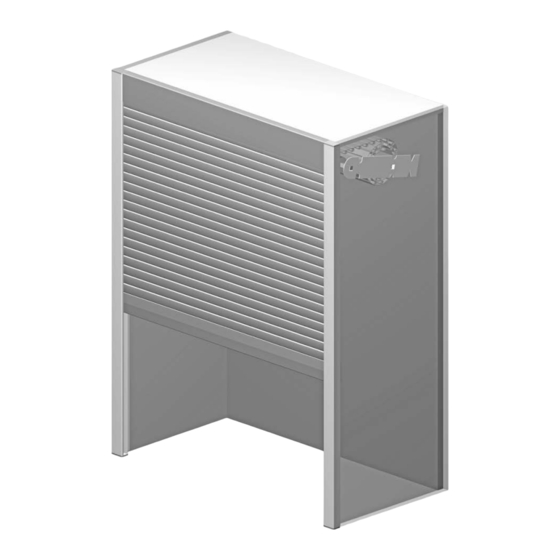

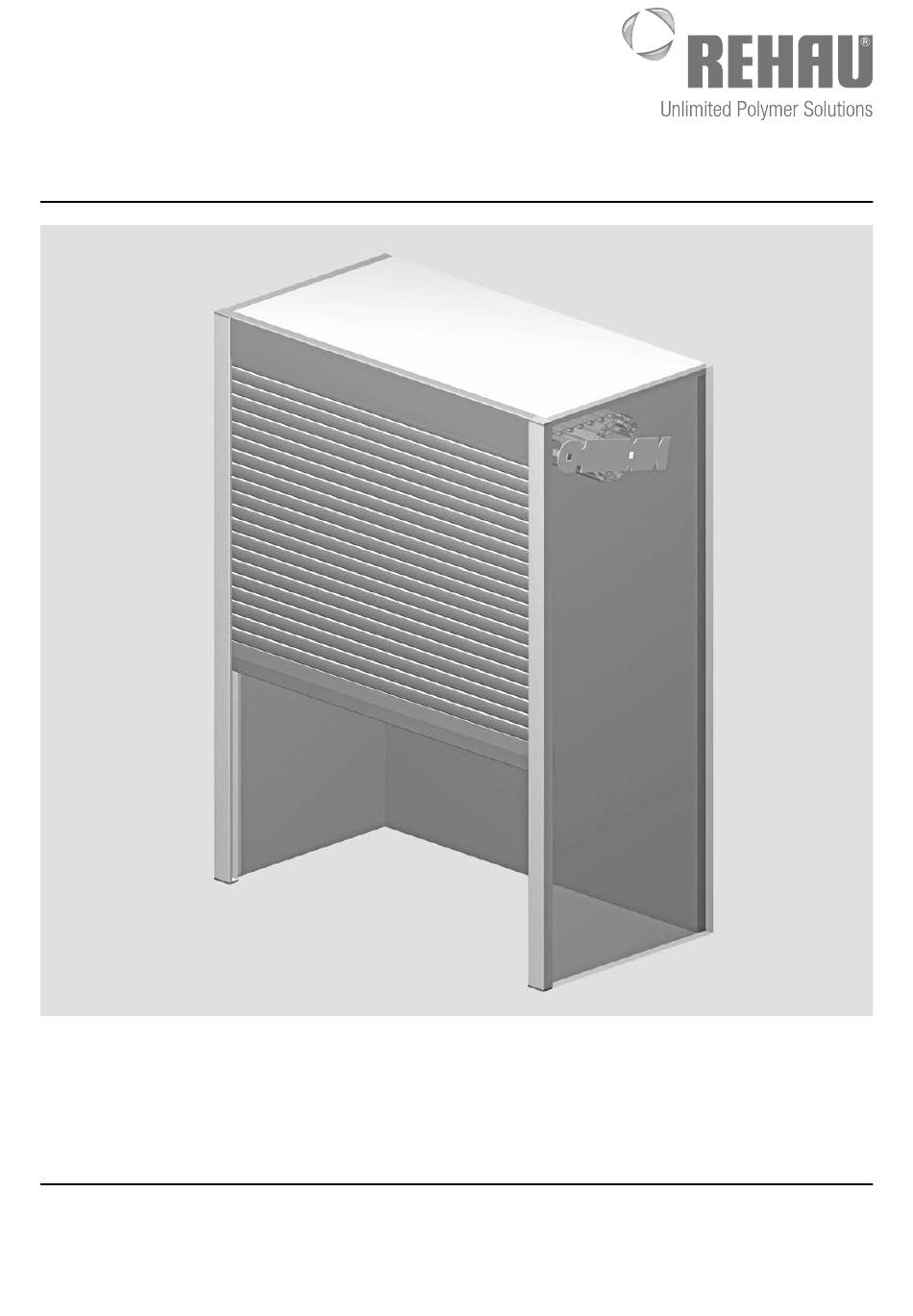

- Seite 1 REHAU ExpREss CollECtion RAUvolEt sCHRAnkRolllAdEnsystEmE - mAssindividUEllE sEts EinzElkoRpUs EinbAUAnlEitUng EinbAUsEt C3, C3-WiCkElmECHAnik 00F7243 05. 2013 Automotive www.rehau.com Industrie...
- Seite 2 Lisene Montageprofil Rollladenmechanik mit Haupthalter Rollladenmatte (ggfls. inkl. Mittelgriffleiste) Griffleistengleiter Führungsschienen - eloxiert: Alu Griffleiste - Frame: Unterteil Alu, Oberteil Kunststoff/Alu Endkappen unten/oben...
- Seite 3 Führungssystem FRAME (klassische Bauweise) - nur Alu bei E6 EV1 - Alu + PVC-Deckel bei uni + dekor Führungssystem Alu (klassische Bauweise)
- Seite 4 Führungssystem Alu (vorgezogener Boden)
- Seite 5 1. Anbindung der Federwelle an Rollladenmatte Adapterwelle für Rollladenmatte an Feder- alle Stabvarianten metallic-line 25 metallic-line 20 E 23 mechanik montieren - Rollladenmatte ausgerollt mit der Sichtseite auf den sauberen Tisch legen - Gegebenenfalls C3-Verlänge- rung inkl. evtl. notwendigen Griffleistenanbindung Griffleistenanbindung Griffleistenanbindung Achsring (bei >100 mm Länge)
- Seite 6 2. Verlängerung C3 Klebestreifen Federwelle Umlenkrad C3 Verlängerung Umlenkwelle C3 Verlängerung mit Achsring Anwendung C3-Verlängerung lichte Breite (mm) 350-384 385-549 550-584 585-749 750-784 785-949 950-984 985-1149 1150-1184 Höhe (mm) 650-1950 650-1950 650-2200 650-2200 650-2200 650-2200 650-2200 650-2200 650-2200 Federwelle 1000 1000 1200 C3-Verlängerung...
-
Seite 7: Vorbereitung Schrank
3. Vorbereitung Schrank Korpuskante Mit Bohrschablone min. 10 Verwenden Sie die Bohrschablone (DML00311) um die Schraub- und Dübelpositionen an der linken Schrankwand zu markieren. Neben den notwendigen Positionen wird empfohlen die anderen Positionen vorzubohren oder anzustechen. Verwenden Sie die gleiche Schablone für die rechte Schrankwand (Bedruckung in Richtung Schrankwand). - Seite 8 5. Rollladenpaket montieren - Linke Haupthalterung (flexible Seite) so weit wie möglich an den Rollladen drücken - Rollladenpaket mit beiden Händen in den oberen Teil des Schrankes führen, das System klemmt jetzt leicht zwischen den Innenwänden - Haupthalterungen auf hintere Schrauben von oben auflegen - System nach vorne ziehen - Rollladenpaket vorne in den Dübel / in die Schraube schieben, auf 10 mm Abstand des Rollladenpakets vom Oberboden achten...
- Seite 9 6. Führungsschiene einseitig montieren 6.1 FRAME - Führungsschiene (klassische Bauweise) Schrauben 15 mm 6.2 ALU - Führungsschiene Schrauben 15 mm Ø 4 mm...
- Seite 10 7. Einlauftrichter (Art 793010) für Führungsschiene Frame (Art. 779550) nicht für Führungsschiene-Alu Führungsschiene Frame Führungsschiene Frame Einlauftrichter aufstecken, evtl. anschrauben Deckel Frame Deckel Frame 8. Rollladenpaket vorspannen und Griffleiste montieren 8.1 Rollladenpaket nach Vorgabe vorspannen (siehe Tabelle Seite 11) Rollladenpaket festhalten, Klebeband entfernen 8.2 Rollladen über Umlenkwelle ziehen 8.3 Griffleiste mit Gleitern in Rollladenpanzer auf halber Höhe einschieben...
- Seite 11 Die angegebenen Vorspannungen sind Empfehlungen. Die optimale Einstellung der Vorspannung muss durch Eigenversuch ermittelt werden. Die Spezifi kation der Vorspannung gilt nur für Rollladenstäbe in Verbindung mit einer REHAU Griffl eiste. Aufgrund der modularen Auslegung von Federwelle und Verlängerung muss bei den Laufeigenschaften beachtet werden, dass der Rollladenpanzer in Grenzfällen nicht an jeder Stelle stehen bleibt, sondern leicht durchsacken oder hochziehen kann.
- Seite 12 © REHAU 00F7243 05.2013...
