Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
Luftverteilsystem flexpipe
Air distribution system flexpipe
Multi-Verteilerkasten für die Zu- und
Abluftverteilung
Multi-distribution box for supply and
extract air distribution

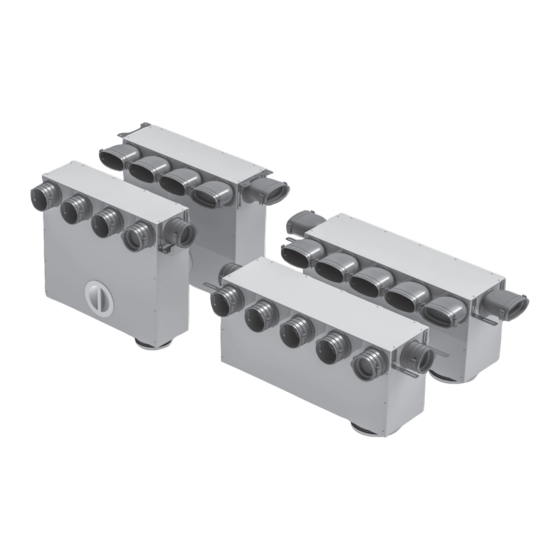

FRS-MVK 4+1-51/125
FRS-MVK 5+2-51/160
FRS-MVK 4+1-75/125
FRS-MVK 5+2-75/160
flexpipe
plus
plus
plus
DE
EN
Werbung
Verwandte Anleitungen für Helios FRS-MVK 4+1-51/125
Inhaltszusammenfassung für Helios FRS-MVK 4+1-51/125
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS Luftverteilsystem flexpipe plus Air distribution system flexpipe plus Multi-Verteilerkasten für die Zu- und Abluftverteilung Multi-distribution box for supply and extract air distribution FRS-MVK 4+1-51/125 FRS-MVK 5+2-51/160 FRS-MVK 4+1-75/125 FRS-MVK 5+2-75/160 flexpipe plus...
- Seite 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
- Seite 3 Helios Ventilatoren Multi-Verteilerkasten FRS-MVK.. für Zu- und Abluftverteilung flexpipe plus Pos. Lieferumfang für Rundrohr Multi-Verteilerkasten für Rundrohr Multi-Verteilerkasten für Rundrohr FRS-MVK 4+1-75/125 FRS-MVK 5+2-75/160 Bestell-Nr. 3843 Bestell-Nr. 3836 Multi-Verteilerkasten 4-fach: Multi-Verteilerkasten 5-fach: a. (1x) a. (1x) Rohrverbinder Rohrverbinder b. (1x) b.
- Seite 4 Montage- und Betriebsvorschrift Multi-Verteilerkasten FRS-MVK.. für Zu- und Abluftverteilung flexpipe plus Pos. Lieferumfang für Ovalrohr Multi-Verteilerkasten für Ovalrohr Multi-Verteilerkasten für Ovalrohr FRS-MVK 4+1-51/125 FRS-MVK 5+2-51/160 Art.Nr. 3841 Art.Nr. 3838 Multi-Verteilerkasten 4-fach: Multi-Verteilerkasten 5-fach: a. (1x) a. (1x) Rohrverbinder Rohrverbinder b. (1x) b.
-
Seite 5: Montage
Helios Ventilatoren Multi-Verteilerkasten FRS-MVK.. für Zu- und Abluftverteilung flexpipe plus Pos. Montage Montage der Einzelstutzen* Abb.1 Abb.2 Vor der Montage die Symbolik auf dem Einzelstutzen und Multi-Verteilerkasten beachten! 1. Das geöffnete Schloss-Symbol “AUF”, muss “AUF” beim Einsetzen des Einzelstutzen auf den Mar- À... - Seite 6 Montage- und Betriebsvorschrift Multi-Verteilerkasten FRS-MVK.. für Zu- und Abluftverteilung flexpipe plus Pos. Installationsbeispiele Betondecke Abb.7 Abb.7: Multi-Verteilerkasten Installation in der Betondecke Installation in Betondecke mit KT-Träger - Multi-Verteilerkasten ausrichten, anschl. mit Dämmebene Montagewinkel (Abb.11) fixieren Trittschalldämmung - Lüftungsrohre anschließen ...
- Seite 7 Montage- und Betriebsvorschrift Multi-Verteilerkasten FRS-MVK.. für Zu- und Abluftverteilung flexpipe plus Pos. Installationsvarianten Montagewinkel Montagewinkel, höhenverstellbar Abb.11 Abb.12 Da der Multiverteiler in verschiedenen Installations- ebenen eingesetzt werden kann, ist er mit höhen- verstellbaren Montagewinkeln ausgestattet. Die Winkel können je nach Installationsfall um 180° gedreht montiert werden (siehe nachfolgende Beispiele): –...
- Seite 8 All versions of this documentation must be observed, otherwise the warranty shall cease to apply. The same applies to liability claims against Helios. The use of accessory parts, which are not recommended or offered by Helios, is not permitted. Any possible damages are not covered by the warranty.
- Seite 9 Helios Ventilatoren Multi-distribution box FRS-MVK.. for supply and extract air distribution flexpipe plus Pos. Scope of delivery for circular duct Multi-distribution box for circular duct Multi-distribution box for circular duct FRS-MVK 4+1-75/125 FRS-MVK 5+2-75/160 Ref. no. 3843 Ref. no. 3836...
- Seite 10 Multi-distribution box FRS-MVK.. for supply and extract air distribution flexpipe plus Pos. Scope of delivery for oval ducting Multi-distribution box for oval ducting Multi-distribution box for oval ducting FRS-MVK 4+1-51/125 FRS-MVK 5+2-51/160 Ref. no. 3841 Ref. no. 3838 Multi-distribution box Quadruple: Multi-distribution box Quintuple: a. (1x) a.
- Seite 11 Helios Ventilatoren Multi-distribution box FRS-MVK.. for supply and extract air distribution flexpipe plus Pos. Assembly Assembly of single spigot* Fig.1 Fig.2 Please pay attention to the symbols on the single spigots and multi-distribution box prior to installation! 1. When inserting the single spigot, the open lock “OPEN”...
- Seite 12 Installation and Operating Instructions Multi-distribution box FRS-MVK.. for supply and extract air distribution flexpipe plus Pos. Assembly examples Concrete ceiling Fig.7 Fig.7: Multi-distribution box Installation in concrete ceiling Installation in concrete cei- ling with KT support - Align multi-distribution box, then fix to ...
- Seite 13 Installation and Operating Instructions Multi-distribution box FRS-MVK.. for supply and extract air distribution flexpipe plus Pos. Assembly variants Mounting bracket Mounting bracket, height-adjustable Fig.11 Fig.12 Since the multi-distribution box can be used in various installation levels, it is equipped with height-adjustable mounting brackets.
- Seite 14 Installation and Operating Instructions Multi-distribution box FRS-MVK.. for supply and extract air distribution...
- Seite 15 Installation and Operating Instructions Multi-distribution box FRS-MVK.. for supply and extract air distribution...
- Seite 16 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
