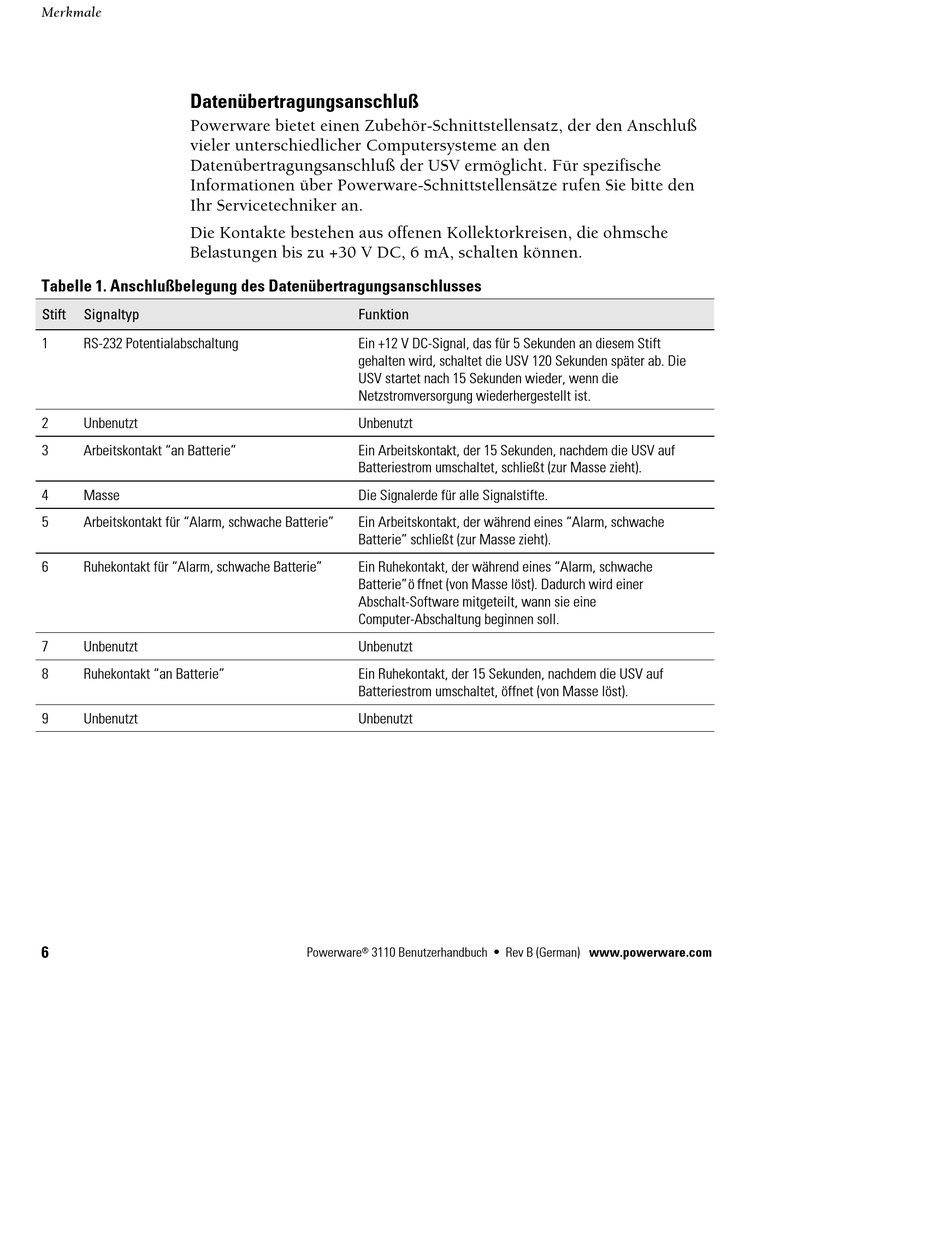

Datenübertragungsanschluß
Powerware bietet einen Zubehör-Schnittstellensatz, der den Anschluß
vieler unterschiedlicher Computersysteme an den
Datenübertragungsanschluß der USV ermöglicht. Für spezifische
Informationen über Powerware-Schnittstellensätze rufen Sie bitte den
Ihr Servicetechniker an.
Die Kontakte bestehen aus offenen Kollektorkreisen, die ohmsche
Belastungen bis zu +30 V DC, 6 mA, schalten können.
Tabelle 1. Anschlußbelegung des Datenübertragungsanschlusses
Stift Signaltyp
1 RS-232 Potentialabschaltung
2 Unbenutzt
3 Arbeitskontakt " an Batterie"
4 Masse
5 Arbeitskontakt für " Alarm, schwache Batterie"
6 Ruhekontakt für " Alarm, schwache Batterie"
7 Unbenutzt
8 Ruhekontakt " an Batterie"
9 Unbenutzt
6
Funktion
Ein +12 V DC-Signal, das für 5 Sekunden an diesem Stift
gehalten wird, schaltet die USV 120 Sekunden später ab. Die
USV startet nach 15 Sekunden wieder, wenn die
Netzstromversorgung wiederhergestellt ist.
Unbenutzt
Ein Arbeitskontakt, der 15 Sekunden, nachdem die USV auf
Batteriestrom umschaltet, schließt (zur Masse zieht).
Die Signalerde für alle Signalstifte.
Ein Arbeitskontakt, der während eines " Alarm, schwache
Batterie" schließt (zur Masse zieht).
Ein Ruhekontakt, der während eines " Alarm, schwache
Batterie" ö ffnet (von Masse löst). Dadurch wird einer
Abschalt-Software mitgeteilt, wann sie eine
Computer-Abschaltung beginnen soll.
Unbenutzt
Ein Ruhekontakt, der 15 Sekunden, nachdem die USV auf
Batteriestrom umschaltet, öffnet (von Masse löst).
Unbenutzt
