MONTAGGIO SERVOMOTORE

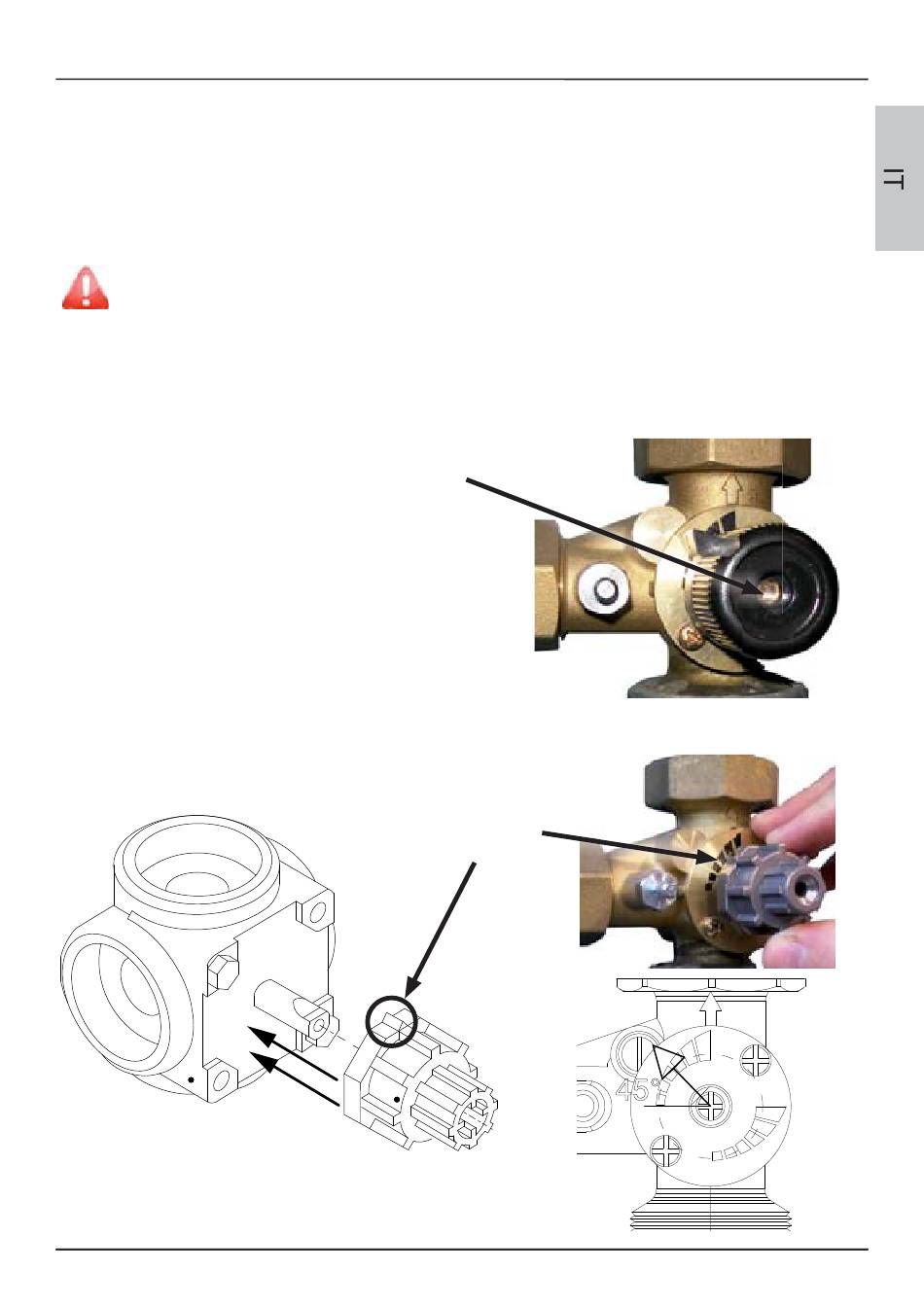

Il servomotore deve essere collegato alla valvola miscelatrice come rappresentato in fi gura sotto.
Seguire attentamente le indicazioni seguenti al fi ne di garantire il corretto posizionamento
motore-valvola. Un errato collegamento può pregiudicare il funzionamento del sistema
Smontare la manopola nera di movimentazione della
valvola miscelatrice, svitando la vite centrale
Installare l'adattore "b" sull'asse della valvola "a", posizionandolo rispettando l'invito, a 45°
a
MONTAGGIO SERVOMOTORE
Attenzione!

ISTRUZIONI DI MONTAGGIO SERVOTORE

45°
b
45°
