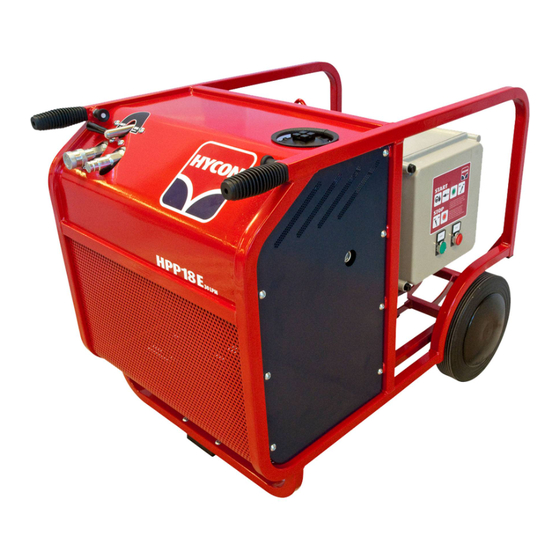

HPP18E
hydraulische
Kraftstation
30 l.p.m. ab Seriennr. 9197
40 l.p.m. ab Seriennr. 9201
Revidiert 30.03.2015
Vor Inbetriebnahme
Wir bedanken uns, daß Sie eine
HYCON Kraftstation gewählt
haben.
Bitte beachten, daß die Kraft-
station ohne Hydrauliköl geliefert
wird, und daß Sie deswegen vor
Inbetriebnahme Hydrauliköl
auffüllen müssen.
Damit Sie Ihre neue Kraftstation
problemlos sehr lange benutzen
können, empfehlen wir Ihnen,
diese Bedienungsanleitung
sorgfältig zu lesen und auf die
Sicherheits- und
Wartungsvorschriften
besonders Wert zu legen.
Wir wünschen Ihnen viel
Vergnügen mit Ihrer neuen
HYCON Kraftstation.
Mit freundlichen Grüßen
HYCON A/S
HYCON A/S
Juelstrupparken 11
DK-9530 Støvring
Denmark
Tel: +45 9647 5200
Fax: +45 9647 5201
Mail
hycon@hycon.dk
www.hycon.dk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HYCON HPP18E

Inhaltszusammenfassung für HYCON HPP18E

  • Seite 1 30 l.p.m. ab Seriennr. 9197 40 l.p.m. ab Seriennr. 9201 Revidiert 30.03.2015 Vor Inbetriebnahme Wir bedanken uns, daß Sie eine HYCON Kraftstation gewählt haben. Bitte beachten, daß die Kraft- station ohne Hydrauliköl geliefert wird, und daß Sie deswegen vor Inbetriebnahme Hydrauliköl auffüllen müssen.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Sicherheitsvorschriften ..................2 Auffüllen von Hydrauliköl ..................2 Technische Daten ....................3 Stromlaufpläne ..................... 4 Startanweisungen ....................6 Service, Wartung und Einstellung ................8 Öltypen........................ 9 EG-Konformitätserklärung ..................10 Garantiebedingungen ..................11 Ersatzteilliste .......................12...

  • Seite 3: Sicherheitsvorschriften

    Sicherheitsvorschriften 1. Immer mit Gehörschutz arbeiten. Die Kraftstation erfüllt zwar den EG Grenzwert, trotzdem besteht aber bei längerem Betrieb die Gefahr von Gehörschäden. 2. Vor Anlaß immer Schläuche anschließen 3. Immer Schaltbox, Kabel und Steckdosen reinhalten. 4. Beim Nichtarbeiten und Servicearbeiten immer Motor ausschalten 5.

  • Seite 4: Technische Daten

    Technische Daten Hydraulik Die HYCON HPP18E hydraulische Kraftstation wird als 2 Modelle gemäß der EHTMA Kategorie D und E gebaut, entweder mit einer Leistung von minimum 30 l.p.m. oder 40 l.p.m. bei 138 bar. Die Konstruktion ist mit offenem Zentrum. Die HYCON Kraftstation ist für die herkömmlichen europäischen Werkzeuge völlig ausreichend.

  • Seite 5: Stromlaufpläne

    Stromlaufplan - Komponenten...
  • Seite 6 Stromlaufplan...

  • Seite 7: Startanweisungen

    Startanweisungen Siehe bitte Startanweisung auf dem Schaltbox der Kraftstation. Starten: • • • • Hydraulikölstand am Ölauge prüfen • Schläuche und Werkzeug anschließen • Den grünen Schalter betätigen • Wenn die Drehrichtung des Motors verkehrt ist, müssen in der Steckdose die Phasen mittels einem Schraubenzieher umgekehrt werden •...
  • Seite 8 Kurzschluß Wenn der Motor wegen Kurzschluß (Wasser), Störungen usw. stoppt, muß die Sicherung im Relais vielleicht rückgestellt werden. 1. Die Schaltbox öffnen 2. Auf den Relais die klaren Plastikschütze öffnen (Q34 und Q35) 3. Die blauen Sicherungen drücken, um die Relais rückzustellen (siehe Foto)

  • Seite 9: Service, Wartung Und Einstellung

    Service, Wartung und Einstellung Service/Wartung Täglich Wöchentlich Jährlich Hydrauliköl Prüfen 1 x Wechsel Hydraulikölfilter *) 1 x Wechsel Schläuche prüfen (Evtl. nachziehen) *) Nur Filter mit By-Pass montieren Einstellung Den Betriebsdruck mittels eines Prüfgeräts kontrollieren. Das Prüfgerät muß mit Manometer, Ölmengenmesser und Absperrventil ausgestattet sein. Das Druckbegrenzungsventil sitzt im Ventilblock auf der rechten Seite.

  • Seite 10: Öltypen

    Öltypen Die HYCON Kraftstation verwendet standard Hydrauliköle, d.h. alle Mineralöle und Bio- öle, die folgende Werte einhalten: Viskosität empfohlen 20-40 cSt Viskosität zulässig 15-1000 cSt Viskositätsindex Über 100 Temperaturbereich -20° bis +70° C NS Bei der Verwendung von Bio-Öl empfehlen wir Öle aus Rapsbasis, denn andere Öle können die Dichtungen und Schläuche zerstören.

  • Seite 11: Eg-Konformitätserklärung

    Fax: +45 9647 5201 Mail hycon@hycon.dk www.hycon.dk Wir bestätigen, daß die HPP18E hydraulische Kraftstation 30 l.p.m. ab Seriennummer 9197 (mit 11 kW Elektromotor) 40 l.p.m. ab Seriennummer 9201 laut EG Direktiven 2006/42/EC, 2000/14/EC und 2006/95/EC hergestellt ist. Benannte Stelle 1585:...

  • Seite 12: Garantiebedingungen

    Garantiebedingungen Wir gewähren 12 Monate Garantie von der Inbetriebnahme – jedoch maximal 18 Monate nach Lieferung. Die Garantie umfaßt Fehler, die auf Konstruktions- oder Herstellungsfehler zurück- zuführen sind. Fehler aufgrund falscher Bedienung, falscher Handhabung, fehlender Wartung oder ähnliches werden nicht als Garantie angenommen. Die Garantie umfaßt die benötigten Teile und die durchschnittliche Richtzeit für Reparaturen.
