Hornby Arnold HN2278 Anleitung

HN2278
1. Zum Öffnen des Triebwagens das Gehäuse beidseitig spreizen und nach oben abheben.
Para abrir el automotor separe la carrocería y levántela.
Pour ouvrir l'autorail, écartez les parois de la caisse et tirez la vers le haut.
To open the railcar spread the body part and lift it.
1
3
2. Nun kann der Analogstecker gegen einen Digitaldecoder nach De este modo puede sustituir el enchufe puenteador
NEM 651 ausgetauscht werden. Beachten Sie vor dem Kauf por un decoder digital con conector NEM 651. Por favor
eines Decoders bitte unbedingt die notwendigen Einbaumaße compruebe el espacio disponible en la locomotora antes
(Länge, Breite und Höhe des Decoders)! Die meisten Decoder de comprar el decoder digital. La mayoria de los decoders
sollten mit den Werkseinstellungen bereits perfekt auf die funcionaran perfectamente con su configuracion original,
Lokomotive abgestimmt sein. Um die Laufruhe der Lokomotive sin embargo en algunos decoders deberan ser ajustados
zu optimieren, können je nach verwendetem Decoder los parametros relativos al motor, para conseguir un optimo
aber auch Einstellungen an den CVs der Motorsteuerung funcionamiento de la locomotora. Para ello consulte la hoja
vorzunehmen sein. Konsultieren Sie dazu bitte die Anleitung de instrucciones del decoder o contacte directamente con
des Decoders bzw. den Decoder-Hersteller direkt. el fabricante del decoder.
HORNBY HOBBIES LTD HORNBY ESPAÑA S.A.
Westwood Industrial Estate, Federico Chueca, s/n
Margate, Kent, CT9 4JX 28806 Alcalá de Henares
www.hornbyinternational.com United Kingdom Madrid, España
2
Pour installer un décodeur digital (NEM 651), retirer le
décodeur factice. Veuillez vérifier l'espace disponible
avant d'acheter un décodeur pour cette locomotive. La
majorité des décodeurs fonctionnera perfaitement avec
les réglage d'usine. Néanmoins certains décodeurs
peuvent nécessiter une modification des réglages
moteur pour obtenir un fonctionnement régulier de
la locomotive. Veuillez consulter en ce cas la notice
d'utilisation du décodeur ou prendre contact avec son
fabriquant.
HORNBY ITALIA S.r.l, HORNBY FRANCE SAS, HORNBY DEUTSCHLAND GmbH,
via Ferri, 14/16 Parc d'activites de Gomberville, Ostpreußenstraße 13,
25010 Borgosatollo 78114 Magny les Hameaux 96472 Rödental
Brescia, Italia France Deutschland
Dieseltriebwagen, Reihe 5047 der ÖBB
Art.Nr. Item
Nº Artículo
Réference
Item No
3
This way you can exchange the dunmy plug for a digital
decoder (NEM 651). Please check the available space
betore buying a decoder tor this locomotive. Most
decoders will work perfectly with default settings.
Nevertheless in some decoders the motor settings
must be adjusted to achieve a smooth running of the
locomotive. Please consult the decoder's instruction
sheet or the manufacturer of the decoder directfy.
HORNBY AMERICA INC
3900-C2 Industry Drive
East, FIFE, WA 98424
USA

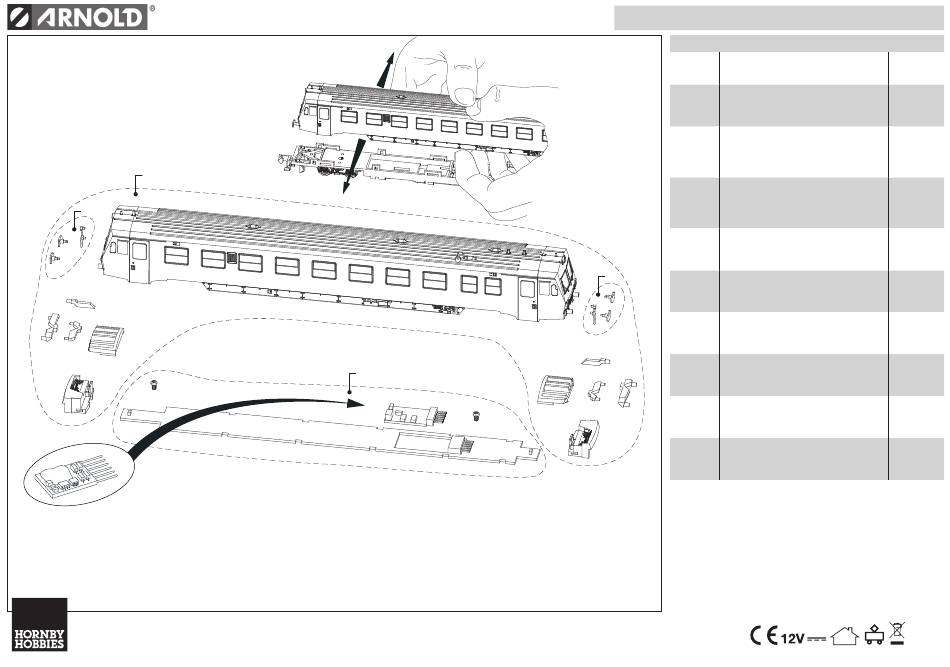

ERSATZTEILLISTE / PIEZAS DE RECAMBIO / PIECES DE RECHANGE / LIST OF SPARES
Bezeichnung
Descripción
Description
Description
Gehäuse + Lichtleiter-Satz
Carroceria + Difusores de luces
1
Carosserie + Lumiere diffuseurs
Body shell + light pipes and prisms
Hauptleiterplatte + Lichtplatinen
Circuito impreso principal + PCB de luces
2 Circuit imprimé + carte de circuit imprimé
d éclairage
Main and light PCB´s
Puffer, Tritte, Räumer, Leitung
Topes, mangueras, peldaños, etc
3 Tampons, cablots, marches et d'autres détails
frontales
Buffers, hoses, steps and other front details
Kunststoffrahmen
Chasis de plástico
4
Chassis
Underframe
Kupplungs-Satz mit Mechanik und Feder
Enganches
5
Attelages
Couplers
Nichtangetriebenes Drehgestell, komplett
Bogie no motorizado completo
6
Bogie porteur complet
Non motorized bogie
Motor-Satz, Kardanwelle + Schnecke
Motor, sinfin + cardan
7
Pack motuer, vis sans fins + cardan
Motor pack, worm gear + shaft
Angetriebenes Drehgestell, komplett
Bogie completo
8
Bogie moteur complet
Drive unit
Haftreifen
Aros de adherencia
9
Bandage d'adhérence
Traction tyre
Service Sheet HNBS-303
Issued April 2015
Ersatzteil-Nr.
Ref. repuesto
Réf. rechange
Spare part ref.
HN2278/01
HN2278/02
HN2189/03
HN2189/06
HN2169/07
HN2189/08
HN2278/07
HN2189/13
HN2169/19
14+
