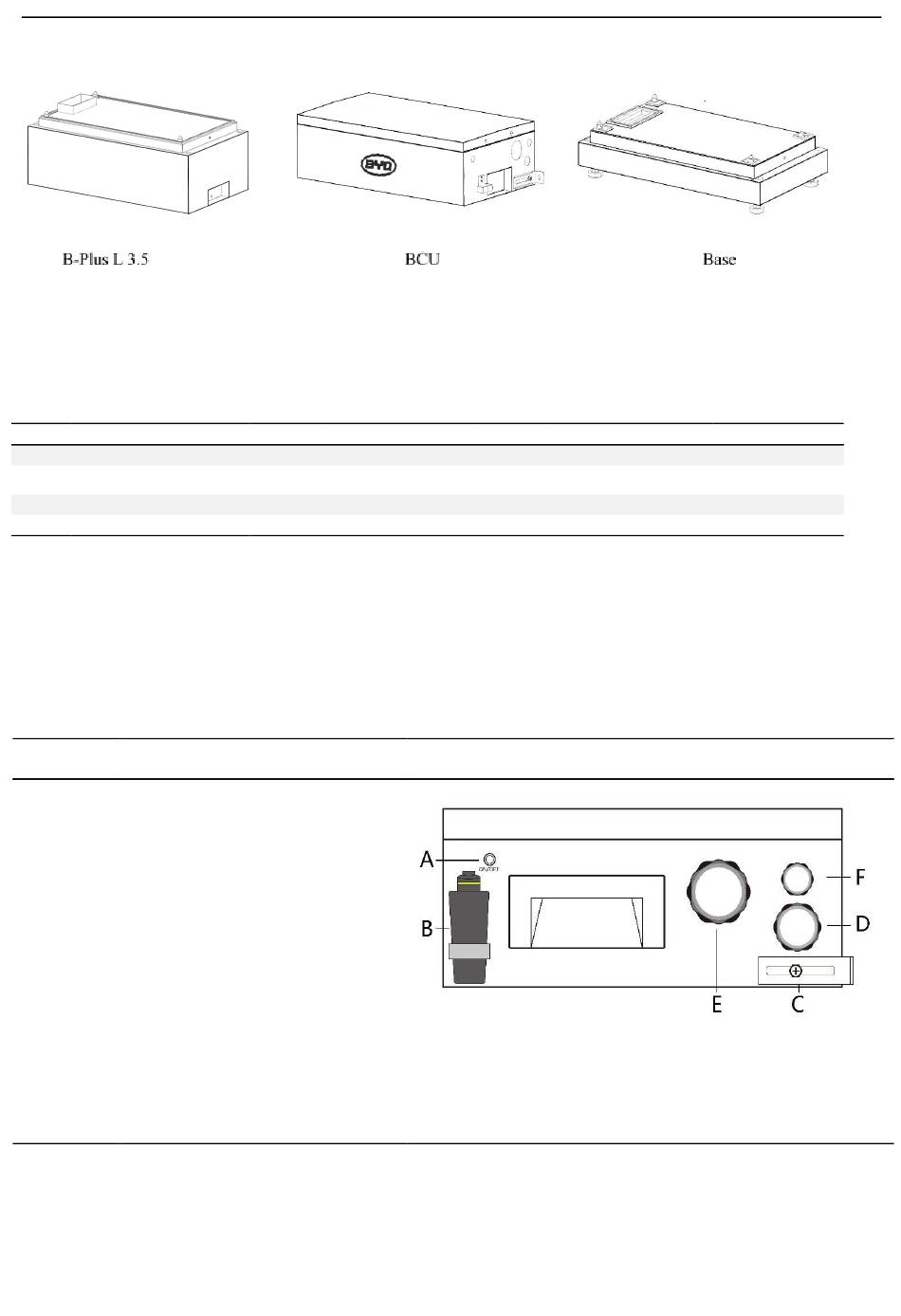

Hauptkomponenten:

5.2 BYD Battery-Box LV Konfigurationstabelle

Nr. Typ
1 Battery-Box L 3.5
2 Battery-Box L 7.0
3 Battery -Box L 10.5
4 Battery-Box L 14.0

5.3 BCU Einleitung

Die BCU ist die für das Batteriemanagement und -steuerung zuständige Komponente. Die BCU ist unten mit den
Batteriemodulen und oben mit dem Wechselrichter verbunden.
5.3.1 BCU-Schnittstelle & Anschlüsse
Position Bezeichnung
Netzschalter / LED-Anzeige
A
B
WLAN-Modul
C Befestigungswinkel
D Kabelverschraubung für CAN-Kabel
von Wechselrichter und BCU
E Kabelverschraubung für P +, P- und
Erdungskabel
F Kabelverschraubung für
WLAN-Kabel
BYD Battery-Box LV Bedienungsanleitung
BCU B-Plus L 3.5
1 1
1 2
1 3
1 4
Basis Energie (kWh)
1 3.5
1 7.0
1 10.5
1 14.0
rechts
Spannung (V)
51.2
51.2
51.2
51.2
8
