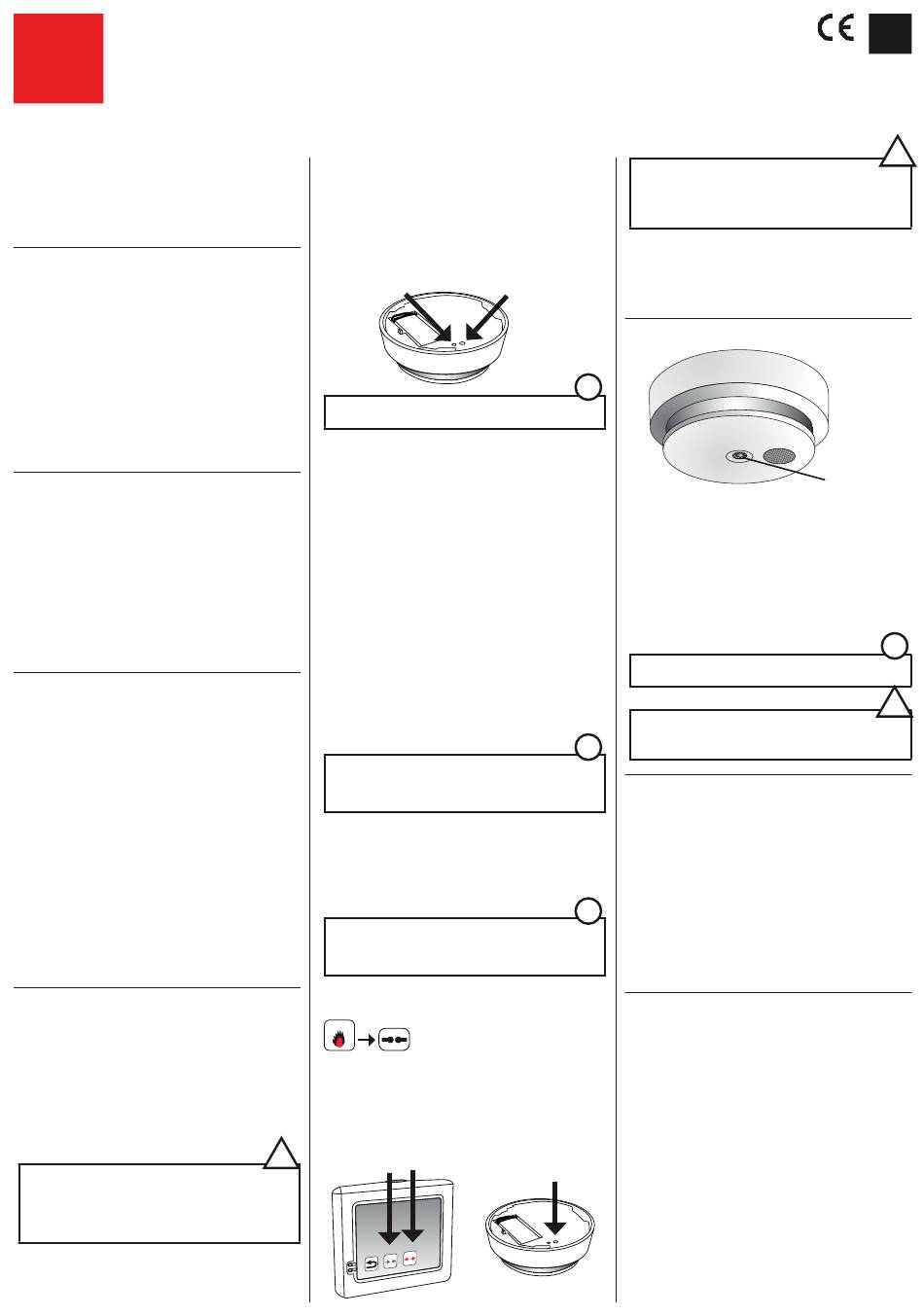

Montage- und Bedienungsanleitung für B.E.G. – Rauchwarnmelder SD2-RF
1. Artikel / Art.-Nr.

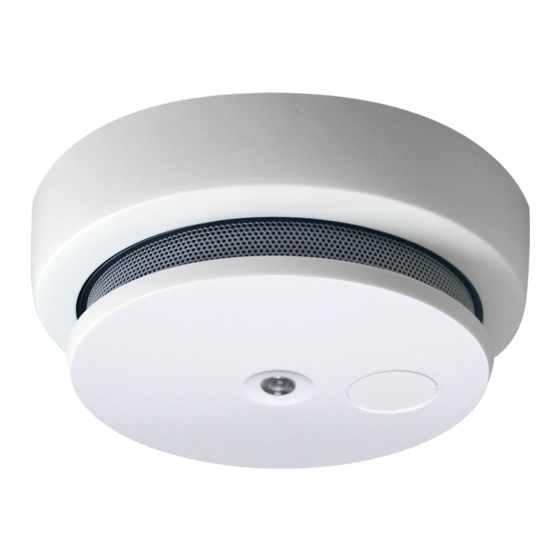

SMARTHOME Rauchwarnmelder SD2-RF
Funk-vernetzbar (868,42 MHz, SMARTHOME-Funk), 9 V
Art-Nr.: 94205
2. Funktion des Gerätes:
Der Rauchwarnmelder SD2-RF erkennt über ein optisches Ver-
fahren eine starke Rauchentwicklung im Raum. Dadurch kann
ein Feuer frühzeitig erkannt werden.
Sobald Rauch in das Gehäuse des Rauchwarnmelders
eindringt, gibt der Rauchwarnmelder SD2-RF ein akustisches
(>85 dB) und optisches (blinkende LED) Signal aus. Wurden
mehrere Rauchwarnmelder miteinander vernetzt, so geben alle
Rauchwarnmelder ein Signal aus.
Die intelligente Elektronik des SD2-RF überprüft regelmäßig die
Funktionsfähigkeit der Messelektronik und den Batteriestand.
Sobald die Funktionsfähigkeit eingeschränkt ist, gibt der Rauch-
warnmelder ein akustisches und optisches Signal.
Bei niedrigem Batteriestand wird das Signal 30 Tage wieder-
holt. Zur Sicherheit sollte die Batterie schnellstens gewechselt
werden (siehe Kapitel „5. Batterie einlegen/wechseln").
3. Ablauf Inbetriebnahme
Rauchwarnmelder in beide Hände nehmen und durch Drehen
gegen den Uhrzeigersinn den Melder von der Montageplatte
lösen. Montageplatte durch die beiden vorgesehenen Löcher
an der Decke montieren. Hinweise unter „4. Empfohlene
Montageorte".
Batterie in Melder einlegen. (Siehe „5. Batterie einlegen/wech-
seln")
Rauchwarnmelder gegebenenfalls per Funk vernetzen (siehe „6.
Installation des Rauchwarnmelders SD2-RF").
Rauchwarnmelder auf die Montageplatte stecken und durch
eine leichte Drehung im Uhrzeigersinn arretieren.
Funktionstest durchführen (siehe „7. Funktionstest").
4. Empfohlene Montageorte (Mindestschutz)
Wichtig für eine optimale Funktion des Rauchwarnmelders ist
der Montageort. Beachten Sie folgende Punkte:
• Montageorte so wählen, dass ein Alarmsignal von allen
Bewohnern gehört werden kann
• Mindestens einen Rauchmelder in allen Fluren, Schlafzim-
mern und Treppenhäusern
• Mindestens ein Rauchwarnmelder pro Etage
• Deckenmontage in der Raummitte mit mindestens 50 cm
Abstand zu Wänden
• Montage immer waagerecht, auch bei Dachschrägen
• Nicht in der Küche oder im Bad
• Nicht in der Nähe von Luftschächten, Klimaanlagen etc.
• Nicht an Orten, an denen regelmäßig starke Zugluft
herrscht
• Nicht in der Dachspitze (mindestens 30 bis 50 cm darunter)
montieren
• Nicht in Räumen, in denen normalerweise starker Dampf,
Staub oder Rauch entsteht
5. Batterie einlegen/wechseln
Rauchwarnmelder durch einfaches Drehen des Melders gegen
den Uhrzeigersinn lösen.
Batterie aus dem Batteriehalter entnehmen und Steckverbindung
zwischen Rauchwarnmelder und Batterie trennen.
Neue Batterie (Typ= siehe „10. Technische Daten") anschließen
und in den Batteriehalter legen.
Rauchwarnmelder auf die Montageplatte stecken und durch
eine leichte Drehung im Uhrzeigersinn arretieren.
Funktionstest durchführen (siehe „7. Funktionstest").
f Beachten Sie die Polung beim Einsetzen der Batterie!
f Explosionsgefahr bei unsachgemäßem Auswechseln der
Batterie
f Ersatz nur durch denselben oder einen gleichwertigen
Typ Ultralife U9VL-J-P
6. Installation des Rauchwarnmelders SD2-RF
A) Mehrere Rauchwarnmelder per Funk miteinander vernetzen
Vor der Installation sicherstellen, dass alle Rauchwarnmelder
nicht programmiert sind. Hierzu bei jedem Rauchwarnmelder
ca. 3 Sekunden lang die Programmiertaste mit einem spitzen
nicht leitenden Gegenstand drücken.
LED für
Programmierung
f Bis zu 15 Funk-Rauchwarnmelder können an einen
Master angemeldet werden.
Sobald die LED dauerhaft leuchtet, befindet sich das Gerät im
Auslieferungszustand. Wird die Taste losgelassen, erlischt die LED.
1. Zuerst einen Rauchwarnmelder als „Master" wählen. Alle
anderen Rauchwarnmelder werden im Anschluss an diesen
Master angemeldet. Damit Sie sicher sein können, dass
Sie immer denselben Master verwenden, empfiehlt es sich,
diesen zu markieren.
2. Zweimal die Programmiertaste (kurzer Doppelklick) des
Masters drücken. Die LED leuchtet nun für 10 Sekunden, in
denen nun ein anderer Rauchwarnmelder als „Slave" an
dem Master-Gerät angemeldet werden kann. Hierbei ist zu
beachten, dass immer nur ein Slave angemeldet werden
kann. Sobald die LED erlischt, ist der Programmier-Modus
beendet.
3. Zweimal die Programmiertaste des Slaves drücken. Die LED
leuchtet kurz auf.
4. Wenn die LEDs an beiden Rauchwarnmeldern erloschen
sind, war die Inbetriebnahme erfolgreich.
5. Diesen Vorgang für jeden weiteren Rauchwarnmelder-Slave
wiederholen.
Vernetzung durch einen Funktionstest prüfen (siehe „7.
Funktions test").
f Hinweis: Wiederholtes Drücken (Mehrfach-Klicks) der
Programmier taste kann zur Sperrung des Gerätes führen.
Die Sperrung kann nur durch Entfernen der Batterie
aufgehoben werden.
B) Rauchwarnmelder und MyControl per Funk vernetzen
MyControl ist eine mobile Steuerungszentrale mit Touchscreen.
Sie kann als Rauchwarnmelderzentrale des SD2-RF genutzt
werden. Einmal täglich erhält MyControl dann Informationen
über den Batterieladestand und die Funktionsfähigkeit des
Rauchwarnmelders.
f Vor der Anmeldung an MyControl müssen die Rauch-
warnmelder bereits untereinander angemeldet sein (siehe
6.A) Mehrere Rauchwarnmelder miteinander per Funk
vernetzen)!
Wählen Sie auf dem Display den Bereich „Rauchwarnmelder"
und dann den Bereich „Verknüpfen":
Auf dem nun erscheinenden Bildschirm können die SD2-RF an-
und abgemeldet werden.
„Anmelden" klicken und dann nach Aufforderung am Rauch-
warnmelder einmal die Programmiertaste drücken.
Die Programmiertaste darf nur einmal gedrückt werden. Ein
kurzes Aufblinken der LED zeigt den Erfolg.
!
Abmelden
Anmelden
MyControl
f Zweimaliges Drücken der Programmiertaste versetzt
den Rauchwarnmelder in einen anderen Programmiermo-
dus (LED leuchtet dauerhaft), der nur zur Vernetzung der
Rauchwarnmelder untereinander geeignet ist (siehe „6A
Mehrere Rauchwarnmelder miteinander Funk vernetzen").
Jeden Rauchwarnmelder, den Sie an MyControl anmelden
möchten, müssen Sie einzeln anmelden. Diesen Vorgang für
Programmiertaste
jeden Rauchwarnmelder wiederholen.
am Gerät
Beachten Sie die Bedienungsanleitung des MyControl.
7. Funktionstest
i
Den Testknopf länger als 5 Sekunden betätigen.
Ertönt ein Signalton, arbeitet der Rauchwarnmelder korrekt. Wenn
kein Signalton ertönt, sollte die Batterie getauscht werden.
Sind mehrere Rauchwarnmelder miteinander vernetzt worden,
sollten zusätzlich alle vernetzten Rauchwarnmelder einen Alarm
signalisieren.
Ist der Rauchwarnmelder mit MyControl vernetzt, zeigt MyCon-
trol den manuell ausgelösten Rauchwarnmelder an. Wird ein
anderer Rauchwarnmelder angezeigt, sollte geprüft werden, ob
die Bezeichnung richtig gewählt wurde (siehe Bedienungsanlei-
tung MyControl).
f Ein manueller Test der Rauchwarnmelder ist einmal jähr-
lich oder nach längerer Abwesenheit durchzuführen.
f Der Rauchwarnmelder erzeugt einen lauten und
schrillen Ton, der das Gehör schädigen kann.
i
f Zwischen mehreren Funktionstests mind. 1Min. warten.
8. Alarmmeldung und Signale
Ein regelmäßiges (45-Sekunden-Takt) kurzes Aufblinken der
Status-LED signalisiert, dass der Rauchwarnmelder in Betrieb ist.
Wird eine starke Rauchentwicklung erkannt, ertönt ein lauter
Intervallton, und gleichzeitig blinkt die Status-LED.
Bei Störung (z.B. bei niedriger Batterieladung oder verschmutzter
Rauchkammer) ertönt regelmäßig (im 45-Sekunden-Takt) ein kur-
zer Signalton mit gleichzeitigem kurzen Aufblinken der Status-LED.
i
Beim Auslösen der Testfunktion ertönt ein Signalton mit gleichzeiti-
gem kurzen Aufblinken der Status-LED.
Wurde die Testfunktion am Rauchwarnmelder ausgelöst, oder hat
ein Rauchwarnmelder eine starke Rauchentwicklung erkannt, wird
– falls vorhanden – am MyControl angezeigt, an welchem Gerät
der Alarm ausgelöst wurde.
9. Besondere Hinweise
• Der Rauchwarnmelder darf nicht mit Farbe überstrichen
werden.
• Rauchwarnmelder erkennen eine starke Rauchentwicklung,
keine Flammen.
• Einmal im Jahr oder nach längerer Abwesenheit sollte ein
Funktionstest durchgeführt werden. Beachten Sie hierzu die
Hinweise unter „7. Funktionstest".
• Nach ca. 10 Jahren sollte der Rauchwarnmelder ersetzt
werden.
Programmiertaste
SD2-RF
D
!
Testknopf /
Status-LED
i
!
