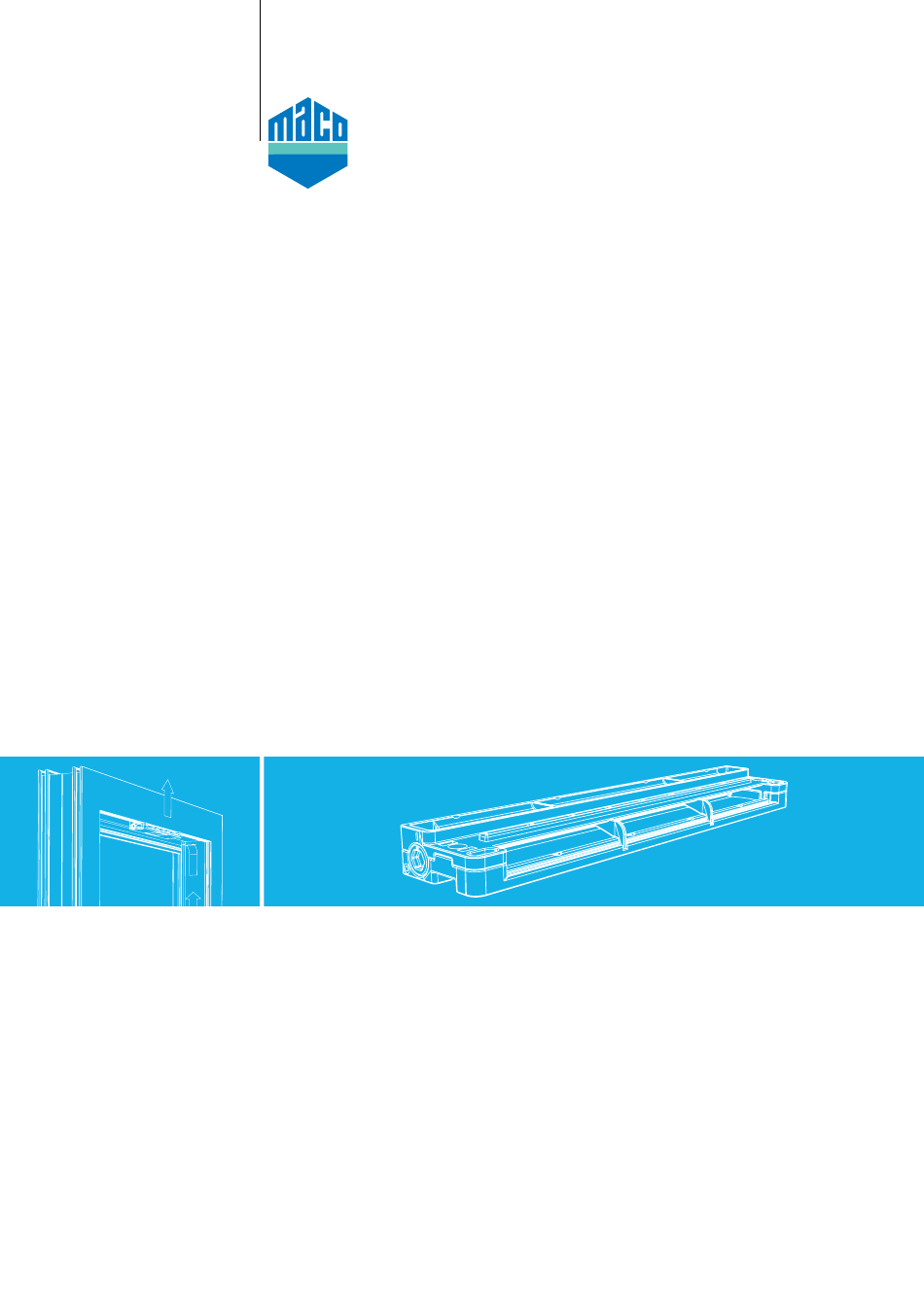

- Seite 1 TECHNIK DIE BEWEGT MACO VENT LÜFTUNGSVENTILE MACO verdeckt liegendes Fensterfalzventil MoNTaGEHINWEISE KUNSTSToFF...
- Seite 2 MACO VENT...
-
Seite 3: Inhaltsverzeichnis
- Bedienung der Verschlussstellung Profilanpassungen 8 - 9 Technische Informationen Bauphysikalische Anforderungen – Prüfberichte Montage 12 - 19 - Blendrahmendichtung außen ausnehmen 12 - 13 - Standardmontage horizontal (MACO verdeckt liegendes Fensterfalzventil) 14 - 15 - Seitliche Montage vertikal (MACO verdeckt liegendes Fensterfalzventil mit Federelement) 16 - 17 - Flügeldichtung innen ausnehmen 18 - 19... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise • Das Lüftungselement darf lediglich für die Belüftung von Räumen verwendet werden. • Das MACO verdeckt liegende Fensterfalzventil ist beschlagunabhängig und kann sowohl bei Neu-, als auch bei Sanierungsobjekten verwendet werden. • D er Einbau muss gemäß der angeführten Montageanleitung stattfinden. Wenn möglich, sollte dies von einem Fachmann durchgeführt werden. -
Seite 5: Produktbeschreibung
Permanent aktives Lüftungselement mit manuellem Schließmechanismus MACO verdeckt liegendes Fensterfalzventil Innenseite (Raum) Außenseite Das MACO verdeckt liegende Fensterfalzventil wird unsichtbar im Fensterfalz montiert. Es sorgt für eine geregelte Zu-/Abluft zum Feuchteschutz. Je nach Windbelastung wird die Zufuhr der Außenluft gleichmäßig begrenzt (aerodynamische Funktionsweise). Empfohlen wird zumindest eine paarweise Verwendung des MACO verdeckt liegenden Fensterfalzventils je Fensterelement. Mit der Drehsperre kann zudem ein manuelles Schließen... -
Seite 6: Funktionsbeschreibung
MACO VENT Funktionsbeschreibung Funktionsweise Beim MACO verdeckt liegenden Fensterfalzventil handelt es sich um einen passiven Lüfter, der einen Luftwechsel zwischen Außen- und Raumluft ermöglicht. Dabei wird die Luft im Nor- malfall durch Druckunterschiede von außen in den Raum geleitet. Der permanent aktive Luftstrombegrenzer regelt die Luftzufuhr ab höheren Windgeschwindig- keiten (ab 21 km/h) automatisch herunter. Hohe Luftströme werden somit vermieden. Die Funk- tionsweise basiert auf einem aerodynamischen Prinzip. -
Seite 7: Bedienung Der Verschlussstellung
MACO VENT Bedienung der Verschlussstellung Die Verschlussstellung des MACO verdeckt liegenden Fensterfalzventils kann nur mit einem Inbusschlüssel erfolgen. Bei Betätigung wird die Zufuhr der Luft unterbrochen. (Auswirkungen bei dauerhafter Inaktivstellung siehe Bedienungs- und Wartungsanleitung.) -
Seite 8: Profilanpassungen
MACO VENT Profilanpassungen Industriepackung QR-Packung 50 Stk. 10 Stk. Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. Typ Nr. Profil Profilcode horizontal vertikal horizontal vertikal Typ 1/5 Aluplast Ideal 2000 AL04 104732 104747 104690 104705 Typ 1/5 Aluplast Ideal 3000 AL06 104732 104747 104690 104705 Typ 1/5 Brügmann AD FR05 104732... - Seite 9 MACO VENT Industriepackung QR-Packung 50 Stk. 10 Stk. Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. Typ Nr. Profil Profilcode horizontal vertikal horizontal vertikal Typ 13/15 Kömmerling Euro Futur AD KOEM11 104739 104740 104697 104698 Typ 13/15 Kömmerling Euro Futur MD KOEM16 104739 104740 104697 104698 Typ 13/15 Kömmerling 88+...
-
Seite 10: Technische Informationen
MACO VENT Technische Informationen MACO verdeckt liegendes Fensterfalzventil Leistungsdaten Luftleistung 2 Pa ca. 3,1 m Luftleistung 4 Pa ca. 4,0 m Luftleistung bei 8 Pa ca. 5,5 m Luftleistung bei 10 Pa ca. 6,5 m Luftleistung bei 20 Pa ca. 9,5 m Abmessungen (L x B x H) 140 mm x 27,5 mm x 12 mm Dichtungseinsätze... -
Seite 11: Bauphysikalische Anforderungen - Prüfberichte
MACO VENT Bauphysikalische Anforderungen – Prüfberichte Schlagregendichtheit gemäß DIN EN 12208 und DIN EN 13141-1 Schlagregendichtheit Kein Wassereintritt bis Maximalprüfdruck von 600 Pa Fugendurchlässigkeit gemäß DIN EN 12207 Klasse Schallschutz je nach Verglasung DIN EN ISO 140-3 Klasse 4 (bis 48 dB) Einbruchsicherheit Prüfung nach RC 2 Verwendete Materialien Fensterfalzlüfter Schimmelresistente Kunststoffe... -
Seite 12: Montage
MACO VENT Montage Werkzeug für Montage • Schraubendreher • Cutter-Messer • Spitzzange Blendrahmendichtung außen ausnehmen • D en Fensterflügel in die maximal geöffnete Stellung bringen. • Den Dichtungsbereich mit einem Cutter-Messer auf der rechten und linken Seite in einem Bereich von 150 mm ausnehmen. Wichtig: Dichtungsbereich ausgehend vom Blendrahmen ab einer Höhe von 90 mm ausnehmen. max. - Seite 13 MACO VENT • Jeweils nach dem Entfernen der Dichtung in den frei gewordenen Bereichen (rechts und links) eine Rahmendichtung anbringen.
-
Seite 14: Standardmontage Horizontal (Maco Verdeckt Liegendes Fensterfalzventil)
MACO VENT Standardmontage horizontal (MACO verdeckt liegendes Fensterfalzelement ohne Federelement) Die Standardmontage ist horizontal: In diesem Fall das MACO verdeckt liegende Fensterfalz- ventil ohne Federelement verwenden! Empfohlen wird mindestens eine paarweise Verwendung des MACO verdeckt liegenden Fensterfalzventils (je nach Fenstergröße). - Seite 15 MACO VENT • Nun die Fensterfalzventile jeweils mit den beigefügten, selbstschneidenden Schrauben im zuvor abgemessenen Bereich am Fensterrahmen montieren. Schrauben-Anzugsmoment maximal 0,5 Nm. • Schließlich den Flügel bis kurz vor die Schließstellung drehen. Das Fensterfalzventil muss noch sichtbar sein. •...
-
Seite 16: Seitliche Montage Vertikal (Maco Verdeckt Liegendes Fensterfalzventil Mit Federelement)
Empfehlung: Bringen Sie das MACO verdeckt liegende Fensterfalzventil möglichst im oberen Drittel des Fensters an (im beschlagsfreien Bereich). • Ü berprüfen Sie vor dem Anschrauben die Klappenstellung des MACO verdeckt liegenden Fensterfalzventils durch Hineinpusten. Die Klappe bewegt sich im unversperrten (aktiv geschalteten) Zustand. Falls keine Bewegung sichtbar ist, muss das MACO ver- deckt liegende Fensterfalzventil mit einem Inbusschlüssel aktiv gestellt werden. - Seite 17 MACO VENT • Nun die Fensterfalzventile jeweils mit den beigefügten, selbstschneidenden Schrauben im zuvor abgemessenen Bereich am Fensterrahmen montieren. Schrauben-Anzugsmoment maximal 0,5 Nm. • Schließlich den Flügel bis kurz vor die Schließstellung drehen. Das Fensterfalzventil muss noch sichtbar sein. •...
-
Seite 18: Flügeldichtung Innen Ausnehmen
MACO VENT Flügeldichtung innen ausnehmen • Bringen Sie den Fensterflügel nochmals in die maximal geöffnete Stellung. max. • E ntfernen Sie die zuvor angezeichneten Dichtungsbereiche am Fensterflügel (jeweils 140 mm oder bei einem untereinander oder nebeneinander montierten Paar 280 mm). - Seite 19 Zusätzliche Anmerkung für Mitteldichtungsprofile: Die Mitteldichtung kann wahlweise im Bereich des MACO verdeckt liegenden Fensterfalzven- tils oder im Bereich der Lufteintrittsstelle ausgenommen werden. Die Ausnehmung im Bereich des MACO verdeckt liegenden Fensterfalzventils bringt den Vor- teil, dass bessere Schallschutzwerte und Schlagregendichtheit erzielt werden.
- Seite 20 MACO VENT Scan for more Info MAYER & CO BESCHLÄGE GMBH MACO BESCHLÄGE GMBH ALPENSTRASSE 173 HAIDHOF 3 A-5020 SALZBURG D-94508 SCHÖLLNACH TEL +43 662 6196-0 TEL +49 9903 9323-0 FAX +43 662 6196-1449 FAX +49 9903 9323-5099 maco@maco.at d-maco@maco.de www.maco.at www.maco.de Best.-Nr. 757054 – Datum: September 2014 Änderungsdatum: Juni 2015 Alle Rechte und Änderungen vorbehalten.
