Kleinspeicherofen
HÖLZLI
Aufbauanleitung

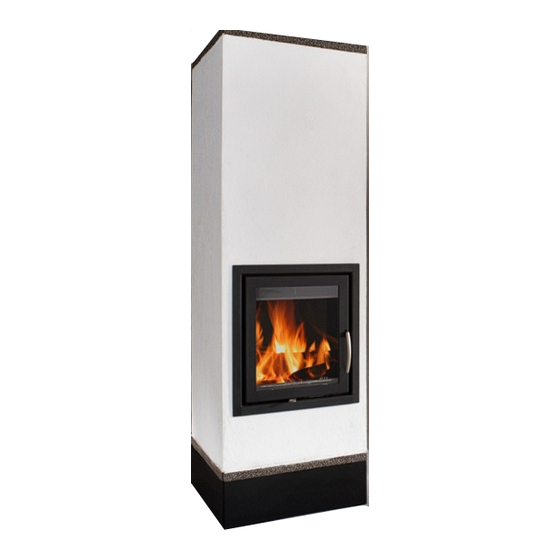

HÖLZLI Kleinspeicherofen für GOT SJ, Fabr. OI, Außenhülle 30 mm
Art. Nr.: 3679
Wolfshöher Tonwerke
GmbH & Co. KG
Wolfshöhe 2
D-91233 Neunkirchen a. S.
Telefon:
+49 9153-9262-0
Telefax:
+49 9153-4342
Email:
info@wolfshoehe.de
Web:
www.wolfshoehe.de
www.hoelzli-ofen.de
Stand: 02.07.2015
Seite 1 von 12
Werbung
Verwandte Anleitungen für Wolfshöher Tonwerke HÖLZLI
Inhaltszusammenfassung für Wolfshöher Tonwerke HÖLZLI
- Seite 1 Kleinspeicherofen HÖLZLI Aufbauanleitung HÖLZLI Kleinspeicherofen für GOT SJ, Fabr. OI, Außenhülle 30 mm Art. Nr.: 3679 www.hoelzli-ofen.de Wolfshöher Tonwerke Telefon: +49 9153-9262-0 GmbH & Co. KG Telefax: +49 9153-4342 Wolfshöhe 2 Email: info@wolfshoehe.de Stand: 02.07.2015 D-91233 Neunkirchen a. S. Web: www.wolfshoehe.de Seite 1 von 12...
- Seite 2 HÖLZLI Kleinspeicherofen Anforderungen Bei Errichtung einer Feuerstätte sind zu beachten: - entsprechende Landesbauordnung, - Feuerungsverordnung, - Örtliche Vorschriften, - Nationale und Europäische Normen. Die Nennwärmeleistung des Ofens sollte dem nach DIN EN 12831 ermitteltem Wärmebedarf des zu beheizenden Raumes entsprechen. Vor Aufstellen des Ofens sollte eine Abstimmung mit dem Bezirksschornsteinfeger über die Bedingungen im Aufstellraum hinsichtlich Verbrennungsluftversorgung und Abgasführung erfolgen.
- Seite 3 HÖLZLI Kleinspeicherofen Art. Nr.: 3679 HÖLZLI OI / 30 / F / P Wolfshöher Tonwerke Telefon: +49 9153-9262-0 GmbH & Co. KG Telefax: +49 9153-4342 Wolfshöhe 2 Email: info@wolfshoehe.de Stand: 02.07.2015 D-91233 Neunkirchen a. S. Web: www.wolfshoehe.de Seite 3 von 12...
- Seite 4 HÖLZLI Kleinspeicherofen Wolfshöher Tonwerke Telefon: +49 9153-9262-0 GmbH & Co. KG Telefax: +49 9153-4342 Wolfshöhe 2 Email: info@wolfshoehe.de Stand: 02.07.2015 D-91233 Neunkirchen a. S. Web: www.wolfshoehe.de Seite 4 von 12...
- Seite 5 HÖLZLI Kleinspeicherofen Art. Nr.: 3679 HÖLZLI OI / 30 / F / P Stückliste: Pos. Stück Abmessungen Funktion Bezeichnung -zahl in mm Sockel-Dämmplatte Dämmplatte Vermiculite 450x450x 60 Doppelnutplatte Auflage Schicht 1 mit Ausschnitt 340x124x 60 Auflagestein Rückwand Schicht 1 Doppelnutplatte 322x124x 60 Feuerraumboden a Dämmplatte Vermiculite...
- Seite 6 HÖLZLI Kleinspeicherofen Diese Feuerung ist der innere Schamottekern zum Bau eines Kleinspeicherofens. Sie ist abgestimmt Grundofentür Fabr. Ofen Innovativ oder ohne Verbrennungsluftsteuerung und eine Außenhülle von max. 30 mm. Die Schamotteplatten sind fertig zugeschnitten. Die Abmessungen der Platten sind auf eine Fugenstärke von 4 mm abgestimmt.
- Seite 7 HÖLZLI Kleinspeicherofen Die Verbrennungsluft der raumluftunabhängig ausgeführten Speicher-Einzelfeuerstätte muss über eine dichte Leitung (Durchmesser = 150 mm) vom Freien oder über einen Luftschacht eines Luft-Abgas-Schornsteines und einer Anschlussleitung direkt zugeführt werden und darf nicht aus dem Aufstellraum entnommen werden. Verbrennungsluftleitungen vom Freien sind entsprechend der Energiesparverordnung zu dämmen.
- Seite 8 HÖLZLI Kleinspeicherofen Erste Schicht des Zugbereiches Oben auf den Türrahmen wird Wolfshöher Biolösliches Fasermaterial gelegt (siehe erstes Bild). Der Aufbau der ersten Schicht des Zugbereiches beginnt mit den Positionen 35, 36 und 37. Der Abstand der hinteren Zugtrennwand (Pos. 38) zur Rückwand beträgt ca. 88 mm und ergibt sich aus den Abmessungen der Feuerraumdecke (Pos.
- Seite 9 HÖLZLI Kleinspeicherofen Der Stutzen zum Anschließen des Ofens an den Schornstein wird im oberen Bereich der Feuerung fest vermörtelt. Abweichende Anordnung bzw. Zuschnitte im Deckenzug bei Anschluss seitlich oder oben: Anschluss: hinten Anschluss: rechts Anschluss: links Wolfshöher Tonwerke Telefon: +49 9153-9262-0 GmbH &...
- Seite 10 HÖLZLI Kleinspeicherofen Anschluss: oben Die Schamotteplatten des Bausatzes können so geteilt werden, dass der Abgasstutzen auch für den Anschluss nach oben verwendet werden kann. In diesem Fall sollte schon beim Aufbau der liegenden Züge die Außenhülle mit bedacht werden. Für die Optik und die Passgenauigkeit muss im oberen Zugbereich besonders darauf geachtet werden, dass der Abgasstutzen in Bezug auf die Außenabmessungen des Hölzli durch Anpassen von Pos.
- Seite 11 HÖLZLI Kleinspeicherofen Temperaturfühler: Einbau des Temperaturfühlers am Anfang des ersten Steigzuges– entsprechende Öffnung in Pos. 42 vorbereiten Führung der Thermoleitung zwischen Schamotte und Außenhülle zur Verbrennungsluftöffnung Ausschnitt in Außenhülle als Zugang für eventuelle Reparaturen vorsehen Wolfshöher Tonwerke Telefon: +49 9153-9262-0 GmbH &...
- Seite 12 HÖLZLI Kleinspeicherofen Geräteschild Wolfshöher Tonwerke GmbH & Co. KG Wolfshöhe 2 91233 Neunkirchen am Sand Produkt: Wolfshöher Kleinspeicherofen - Hölzli Nennwärmeleistung: 2,5 kW bei 8 h Heizintervall (mittelschwere Bauart) Schornsteinbelegungsart: raumluftabhängig - mehrfach raumluftunabhängig, FC , FC - einfach Zulassungsnummer: DIBt Z-43.12-214 Brennstoff: Scheitholz...
