Inhaltszusammenfassung für Ipevo VZ-1 HD

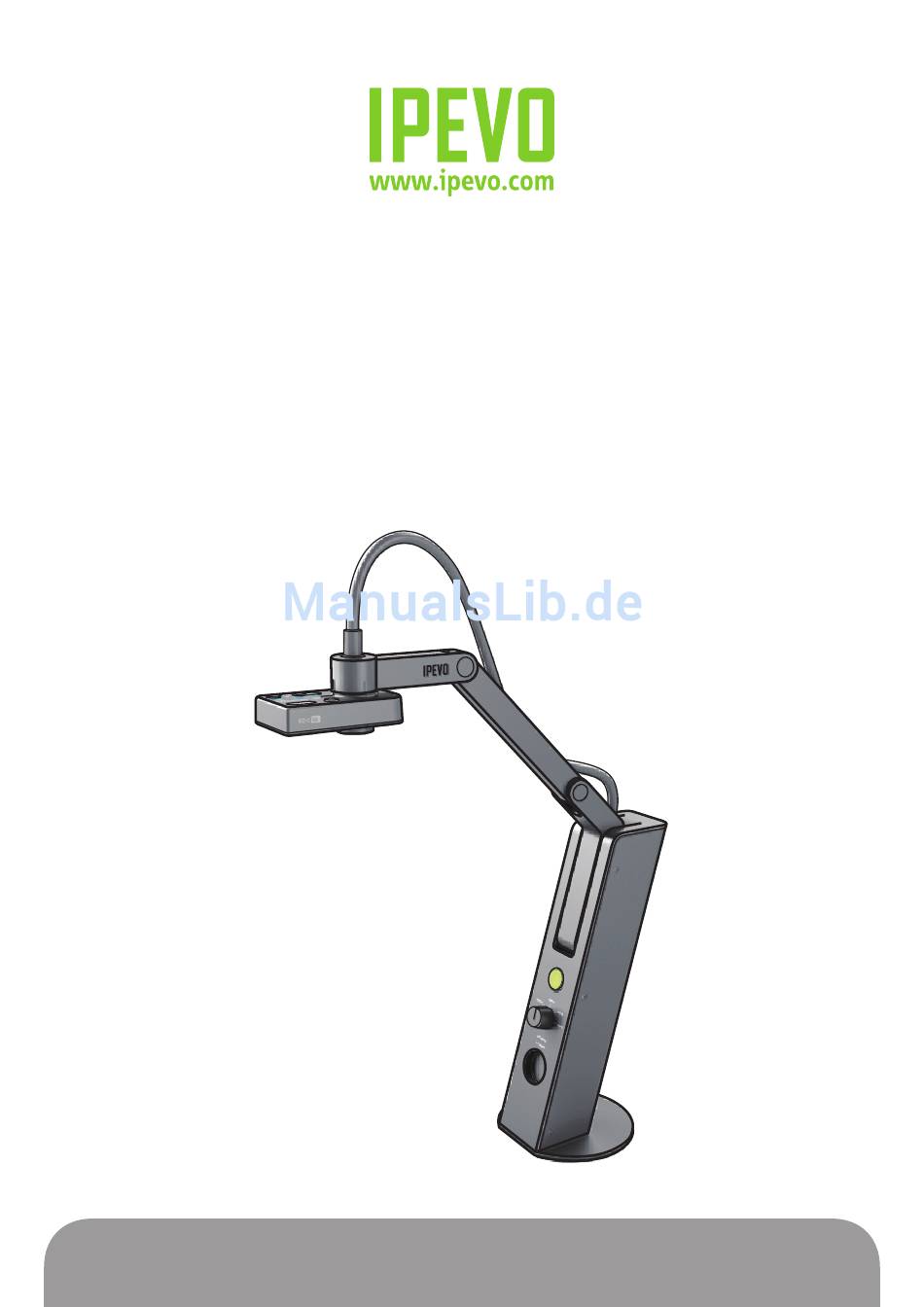

- Seite 1 Bedienungsanleitung für VGA/USB Dokumentenkamera VZ-1 HD www.ipevo.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Was macht die VZ-1 HD besonders? Zwei Modi Flexibel Hochauflösende Aufnahme Müheloser Autofokus Funktionsreiche Presenter-Software Inhalt Über die Verpackung Hilfe erhalten Versionsinformationen Systemanforderungenv Höchste Auflösungsanforderungen Installation 9-10 PC- oder Mac-Installation Installation von einem Beamer oder Monitor Die VZ-1 HD kennenlernen (Wichtigste Funktionen) 11-12 Einführung in die IPEVO Presenter-Software... - Seite 3 Soundeffekte ändern Speicherort für die Fotobibliothek Format für die Fotobezeichnung Camera-Modus-Einstellungen beibehalten Fortgeschrittene Einstellungen (Fortsetzung) Bildanpassungen bearbeiten Über die VZ-1 HD Sprache einstellen Presenter ausführen, wenn der Computer hochgefahren wird Schließen und Verlassen der Presenter-Software Tastaturkürzel Problembehebung und häufig gestellte Fragen...
-
Seite 4: Einführung
Modus bleibt der Fokus scharf, auch wenn Sie das Objekt herumbewegen. • Single – In diesem Modus stellen Sie den Fokus einmal ein und die VZ-1 HD bleibt durchgängig auf diesem Fokus. Dieser Modus ist am besten für ein Objekt geeignet, dass den gleichen Abstand zur Kamera halten wird, wie zum Beispiel ein statisches Blatt Papier. -
Seite 5: Inhalt
Verpackungen. Wir wollen, dass unsere Produkte für sich sprechen, und nicht durch ihre Verpackung! Ihre VZ-1 HD wurde mit so wenig Verpackung wie möglich, insbesondere mit so wenig Plastik wie möglich, verschickt. Der einfache Karton aus Kraftpackpapier (ohne hochauflösende Grafiken oder verschwenderischen Mehrfarbdruck) ist recycelbar, genau wie die Pappeinsätze, die die VZ-1 HD in der... -
Seite 6: Hilfe Erhalten
Hilfe erhalten Hilfe erhalten Wir wollen Ihnen helfen, dass meiste aus Ihrer VZ-1 HD zu machen, und stehen jederzeit bereit, um jegliche Fragen zu beantworten oder Unterstützung bei Technikproblemen und der Fehlerbehebung zu leisten. Sie können eine oder mehrere der folgenden Ressourcen verwenden: •... -
Seite 7: Versionsinformationen
Versions-Informationen Ihre Softwareversionsnummer anzeigen Wir empfehlen, regelmäßig die neueste Version der Presenter-Software auf IPEVO.com zu überprüfen. Um festzustellen, welche Version Sie momentan verwenden, befolgen Sie einen der folgenden Schritte: Windows – Klicken Sie mit der rechten Maustaste auf das VZ-1-HD-Symbol in der Startleiste und klicken Sie auf About. -
Seite 8: Systemanforderungenv
Systemanforderungen Systemanforderungen Wenn Sie die VZ-1 HD mit einem PC oder Mac verwenden, müssen Sie die folgenden Mindestanforderungen erfüllen: • Microsoft Windows 8,7 oder Vista • 1,4 Ghz CPU oder höher (empfohlen: 2,4 Ghz) • 512 MB RAM (empfohlen: 1 GB) •... -
Seite 9: Installation
3. Verbinden Sie das andere Ende des USB-Kabels (Typ A) mit einem beliebigen freien USB-Port an Ihrem Computer. 4. Schalten Sie die VZ-1 HD an, indem Sie den An-/Aus-Schalter an der Mitte des Geräts vorne betätigen. 5. Starten Sie die IPEVO Presenter-Software. Ein Fenster mit einem Live-Videobild von Ihrer VZ-1 HD sollte erscheinen. -
Seite 10: Installation Von Einem Beamer Oder Monitor
3. Verbinden Sie das andere Ende des VGA-Kabels mit dem VGA-Anschluss Ihres Monitors oder Beamers. 4. Schalten Sie die VZ-1 HD an, indem Sie den An-/Aus-Schalter an der Mitte des Geräts vorne betätigen. 5. Drehen Sie den Auflösungsregler unter dem An-/Aus-Schalter auf "Auto Res.", wenn dies noch nicht der Fall ist. -
Seite 11: Die Vz-1 Hd Kennenlernen (Wichtigste Funktionen)
Beamer anschließen möchten (VGA-Kabel nicht im Lieferumfang enthalten). E - An-/Aus-Schalter Mit diesem Schalter können Sie die VZ-1 HD an- und ausschalten. Drücken Sie ihn einmal, wenn Sie die VZ-1 HD verwenden wollen, und ein weiteres Mal, um das Gerät auszuschalten. - Seite 12 Die VZ-1 HD hat eine 5,0-Megapixel-Linse für detaillierte und brillante Bilder, die eine maximale Auflösung von 2592 x 1944 ermöglicht (nur an PC oder Mac). Die VZ-1 HD hat einen automatischen Makro-Modus, um scharfen Fokus auch auf Objekten in bis zu 5 cm Entfernung zu bewahren.
-
Seite 13: Einführung In Die Ipevo Presenter-Software
IPEVO Presenter-Software Die speziell entwickelte IPEVO Presenter-Software ist als CD-ROM im Lieferumfang enthalten und bietet eine reichhaltige Fülle an Funktionen, um das meiste aus Ihrer VZ-1 HD herauszuholen. Bitte beachten Sie, dass die Presenter-Software nur für PC und Mac verfügbar ist. -
Seite 14: Grundlagen Der Presenter-Software
Grundlagen der Presenter-Software Grundlagen der Presenter-Software Bitte gehen Sie durch die grundlegenden Elemente der vier Modi der Presenter-Software: A – Modusreiter Hier kann einer der vier Modi ausgewählt werden, indem Sie auf die entsprechende Schaltfläche klicken. B - Camera-Menu-Reiter Hier können über die Pulldown-Menüs verschiedene Kamerafunktionen geändert werden. Darunter: Zoom, Selbstauslöser, Spiegelmodus, Auflösung und Belichtung. -
Seite 15: Grundlagen Der Presenter-Software (Fortsetzung)
Grundlagen der Presenter-Software (Fortsetzung) Um Snapshots, die Sie aufgenommen haben, durchzusehen ( ), gehen Sie in den Review- s. Seite 27 Modus, indem Sie auf den "Review"-Reiter auf der linken Seite der Software klicken. A – Bildfeld Hier wird der momentan gewählte Snapshot angezeigt. B - Menü... -
Seite 16: Ein Gutes Bild Kriegen - Fünf Überlegungen
Ein gutes Bild kriegen - Fünf Überlegungen Ein gutes Bild kriegen - Fünf Überlegungen Wenn Sie die Kamera für Ihr gewünschtes Bild einstellen, sollten Sie sich hauptsächlich mit den folgenden fünf Elementen befassen: • Bildgröße - Wie groß oder klein das Objekt im Rahmen erscheint (das Fenster oder der Bildschirm). Wenn es sich um Text handelt, ist es wichtig, dass dieser groß... -
Seite 17: Bildgröße
Wenn Sie ein Dokument aufnehmen, werden Sie es vermutlich auf einem Tisch haben, auf der gleichen Ebene wie der Sockel der VZ-1 HD. Wenn Sie Textpassagen aus einem Dokument oder Details nah aufnehmen, könnte es praktisch sein, das Dokument zu bewegen, wenn Sie von einem Detail zum nächsten gehen - quasi nach Bedarf durch den Text zu... -
Seite 18: Bildgröße (Fortsetzung)
Vollbilds, und nicht nach dem teilweise herangezoomten Bereich. • Ein gewöhnliches Blatt Papier aufnehmen - Voll ausgefahren ist die VZ-1 HD so konzipiert, dass sie hoch genug ist, ein ganzes A4-Blatt Papier aufzunehmen. Sie können bei Bedarf aber die Kamera näher heranbringen, um Details eines bestimmten Dokuments aufzunehmen. -
Seite 19: Bildausrichtung
Bildausrichtung Bildausrichtung Im Englischen stammen zwei Worte, um die Ausrichtung einer Seite zu beschreiben, aus der Malerei. Landscape (=horizontal) steht für ein Bild, das so ausgerichtet ist, dass es breiter als hoch ist, wie in einem klassischen Landschaftsbild. Portrait (=vertikal) hingegen ist höher als breit, wie es bei einem Porträt der Fall wäre. -
Seite 20: Ausrichtung Ändern
Der Kamerakopf der VZ-1 HD wurde speziell dafür entworfen, dass Sie dessen Ausrichtung leicht verändern können. In der voll ausgefahrenen Position kann die VZ-1 HD im Uhrzeigersinn um 180 ° und gegen den Uhrzeigersinn um 90 ° gedreht werden. Finden Sie die Position, die für Sie und das Objekt am besten geeignet ist. -
Seite 21: Belichtung
Vorhänge auf- oder zuzumachen usw. • Ändern Sie den EXP (Belichtungswert): Die VZ-1 HD ist in der Lage, die Belichtung auf einer 15-Punkte- Skala künstlich zu verändern, wobei 1 der niedrigste (dunkelste) Belichtungswert ist und der höchste (hellste) Belichtungswert. 8 ist der Standardwert. Wenn Ihr Bild zu dunkel ist, erwägen Sie, den EXP zu erhöhen. -
Seite 22: Belichtung (Fortsetzung)
• Um die automatische Belichtung anzuschalten: Klicken Sie in der Presenter-Software auf den Auto- Reiter und wählen Sie "On". Das Sonnensymbol neben Auto wird grün werden. Die VZ-1 HD wird jetzt konstant die ideale Belichtung für Ihr Bild bestimmen und kann jederzeit die Belichtung anpassen. -
Seite 23: Fokus
Bei der Fokussierung erscheinen in der Mitte des Bildschirms die vier Ecken einer roten Box und ein Piepen ertönt, so dass Sie wissen, dass die VZ-1 HD versucht, zu fokussieren. Dabei kann es so aussehen, als ob das Bild leicht rein- und rauszoomt. -
Seite 24: Auflösung
Informationen (also auch mehr Detail), brauchen aber auch mehr Rechnerleistung. Niedrige Auflösungen vermitteln weniger Detail, brauchen aber auch nicht so viel Computerleistung. Die Auflösung wird in Pixeln gemessen, dem kleinsten Teil eines Bilds. Die VZ-1 HD unterstützt mehrere Hochauflösungen. -
Seite 25: Vga-Auflösung
HD die beste Auflösung für Ihr Gerät, von 1920 x 1080 Pixeln bis runter zu 640 x 480 Pixeln. Wenn keine Auflösung festgestellt wurde, nimmt die VZ-1 HD 1024 x 768 Pixel als den Standardwert. * Sie können auch manuell eine Auflösung festlegen. Die Auflösungen im 16:9-Format (1920 x 1080 und 720p) sind auf der linken Seite des Reglers und die im 4:3-Format (1024 x 768 und 800 x 600) auf der rechten. -
Seite 26: Auflösung Und Bildfrequenz
Auflösung und Bildfrequenz Auflösung und Bildfrequenz Grundsätzlich sinkt die Bildfrequenz, wenn die Auflösung steigt. Die Bildfrequenz ist ein Maß davon, wie viele verschiedene Bilder in einer einzelnen Sekunde aufgenommen werden, um das wahrgenommene Video zu ergeben. Da die höchsten Auflösungen eine sehr hohe Fülle an Informationen enthalten, nimmt die Bildfrequenz bei diesen deutlich ab. -
Seite 27: Snapshots
Der Selbstauslöser sorgt für ein Intervall (in Sekunden) zwischen dem Drücken der Snapshot-Schaltfläche und dem Zeitpunkt, an dem die VZ-1 HD tatsächlich das Bild macht. Dieses Intervall kann notwendig sein, um ein Vibrieren des Kameragehäuses, das zu verschwommenen Bildern führen kann, zu vermeiden. Die Selbstauslöserfunktion hilft, das zu vermeiden. -
Seite 28: Ihr Bild Projizieren
Ihr Bild projizieren (PC oder Mac) Die Bildqualität und hohe Auflösung der VZ-1 HD sind perfekt für großformatige Projektionen im Klassenraum oder Konferenzsaal. Sie können die VZ-1 HD dafür wie zuvor beschrieben direkt an einen Beamer oder Monitor anschließen ( s. -
Seite 29: Projizieren Vorbereiten (Pc Oder Mac)
Projizieren vorbereiten (PC oder Mac) Projizieren vorbereiten (PC oder Mac) Sie müssen den Inhalt Ihres Desktops (also das Vollbild der Videoaufnahme der VZ-1 HD) spiegeln und auf Ihr Projektionsgerät umleiten. Bitte konsultieren Sie die Anleitung Ihres Beamers für Informationen spezifisch für Ihr Gerät. -
Seite 30: Fortgeschrittene Einstellungen
Fortgeschrittene Einstellungen (nur für PC oder Mac) Fortgeschrittene Einstellungen (nur für PC oder Mac) Um Ihre VZ-1 HD weiter anzupassen, steht Ihnen eine Reihe an fortgeschrittenen Einstellungen zur Verfügung. PC: Oben rechts in der Ecke der Presenter-Software, zusammen mit den üblichen Schließen- und Minimieren-Funktionen, gibt es einen Hilfe-Link (das Fragezeichen), der Sie auf die IPEVO.com-Webseite... -
Seite 31: Fortgeschrittene Einstellungen (Fortsetzung)
• Über IPEVO-Presenter - Dieser Abschnitt zeigt Ihnen an, welche Software-Version Sie momentan benutzen. Es gibt auch einen "Check for updates"-Link, mit dem Sie auf die IPEVO-Webseite gelangen, um zu sehen, was die letzte Version ist. • Language (Sprache) - Wählen Sie aus Englisch, chinesischen... -
Seite 32: Schließen Und Verlassen Der Presenter-Software
Klicken Sie mit der rechten Maustaste auf das Statusleistensymbol der VZ-1 HD und wählen Sie "Close". Macintosh –Wählen Sie VZ-1 HD > Quit VZ-1 HD, oder drücken Sie das Kürzel zum Verlassen Cmd+Q. Tastaturkürzel Hier ist eine Liste der Tastaturkürzel, die Ihre Benutzung der VZ-1 HD erleichtern könnten:... -
Seite 33: Problembehebung Und Häufig Gestellte Fragen
Sie die Kamera wieder ein. Betätigen Sie den An-/Aus-Schalter. Die VZ-1 HD geht nicht an (VGA-Monitor oder Beamer). Stellen Sie sicher, dass die VZ-1 HD über ein VGA-Kabel (nicht enthalten) mit Ihrem Gerät verbunden ist. Stellen Sie sicher, dass die USB-Stromversorgung verbunden und in eine Steckdose eingesteckt ist. - Seite 34 Kann ich mit der VZ-1 HD Videos aufnehmen? Die VZ-1 HD hat keine Videoaufnahmefunktion. Es gibt verschiedene Anwendungen von Drittanbietern, die zusammen mit der VZ-1 HD benutzt werden können, um Videos aufzuzeichnen. IPEVO kann für diese Anwendungen von Drittanbietern keine technische Unterstützung leisten.
-
Seite 35: Sicherheitsinformationen
• "Mac" und "Macintosh" sind in den USA und anderen Ländern registrierte Markenzeichen von Apple Computer, Inc. © 2013 IPEVO Inc. Alle Rechte vorbehalten. IPEVO, IPEVO Presenter, VZ-1 HD, das IPEVO-Logo und andere IPEVO-Zeichen gehören der IPEVO Inc. und können registriert sein. Alle anderen Markenzeichen gehören ihren jeweiligen Besitzern.
