Frasohn HSG-3000 Bedienungsanleitung
Inhaltszusammenfassung für Frasohn HSG-3000
- Seite 1 Handbuch Control Panel HSG-3000 / V2.1 Seite 1 von 21 Control Panel HSG-3000 (Bedienteil HSG-3000) ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008...
-
Seite 2: Inhaltsverzeichnis
Belegung Externes Spannungssignal (6..36VDC)................6 3.4.5.3 Eingangssignale Überbrücken ......................6 Ausgänge............................7 Anzeigeelement und Bedienungselemente ..................8 Bedeutung der Led (Leuchtdioden)....................8 Anzeige und Bedienführung des Control Panel HSG-3000 ............9 Meldung nach dem Einschalten ......................9 Anzeige im Hauptfenster........................9 5.2.1 Anzeige HSG - Bereit ........................9 5.2.1.1 Tasten Funktion im Hauptfenster......................9... -
Seite 3: Control Panel Hsg-3000

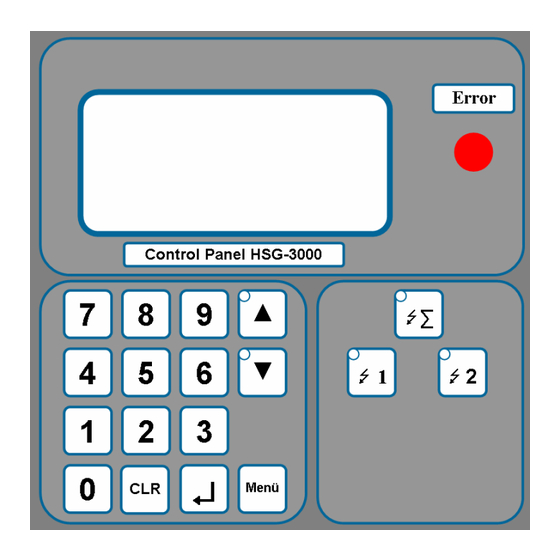

Seite 3 von 21 Control Panel HSG-3000 Allgemeines Das Control Panel HSG-3000 hat eine VFD (Vakuum Fluorscent Display) Anzeige, auf der Zahlen und Texte dargestellt werden. Die Bedienführung ist selbsterklärend und einfach gehalten. Hier sind die wichtigsten Daten und Programmpunkte zusammengefasst. -
Seite 4: Anschlüsse
GND Ausgangssignal Filterspannung Monobetrieb: 170 mA Filterstrom entspricht 20 mA Schleifenstrom. Dualbetrieb Synchron: 340 mA Filterstrom entspricht 20 mA Schleifenstrom Bild: Anschlüsse 230 VAC 50-60 Hz 315mA ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 5: Eingänge
HS Aggregat startet. Filter wird unter Spannung gesetzt. 3.4.4 Teillast Eingang Beschreibung nicht aktiv Filterstrom wird auf Imax Vollast begrenzt aktiv Filterstrom wird auf Imax Teillast begrenzt ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 6: Einstellung Der Eingangssignale
X1.11 Eingang HSG-EIN X1.12 X1.13 Eingang Teillastbetrieb X1.14 3.4.5.3 Eingangssignale Überbrücken Weiteres können nicht verwendete Eingangssignale überbrückt werden. Überbrückung NOT-AUS Überbrückung Taupunkt Überbrückung HSG-EIN Überbrückung Teillast ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 7: Ausgänge
Drei potentionalfreie Relaiskontakte, max. 30 VDC 1A oder 30 VAC 1 A. KL . Nummer Bezeichnung X1.1 HSG Hauptschütz X1.2 X1.3 HSG Betrieb X1.4 X1.5 HSG Störung X1.6 ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 8: Anzeigeelement Und Bedienungselemente
Störung Aggregat 2 Störung und Led leuchtet + Led blinkt ↯Σ ↯2 ▲ Wert kann erhöht werden gelbe Led ▼ Wert kann verringert werden gelbe Led ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 9: Anzeige Und Bedienführung Des Control Panel Hsg-3000
In der letzten Zeile der Anzeige wird die Seriennummer angezeigt. Anzeige im Hauptfenster 5.2.1 Anzeige HSG - Bereit Nach dem Eröffnungsbild meldet sich das Control Panel HSG-3000 mit dem Hauptfenster. Die grüne Led bei Taste ↯Σ leuchtet (= Hauptfenster). FERN: AUS 11:12:30... -
Seite 10: Anzeige Taupunkt Unterschritten
(Led Status 0 = Aus / 1 = Leuchtet / 2 = blinkt) Störungs- Funktion ↯1 ↯2 HS Aggregat 1 in Betrieb HS Aggregat 2 in Betrieb Aggregat 1 in Störung Aggregat 2 in Störung ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 11: Anzeige Hs-Aggregat In Störung
Keine Last HS Aggregat im Leerlauf Zum Quittieren einer Störung muss zuerst das HS Aggregat selektiert werden (Taste ↯1 oder ↯2) dann mit Taste CLR Quittieren. ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 12: Anzeige Hauptmenü
Einstellen der HS Aggregat Parameter (Aggregat 1 + Aggregat 2) 3: Uhr / Datum zum Einstellen der Uhrzeit und Datum 4: Freischaltung zum Freischalten oder Sperren des Control Panel HSG-3000 5: Info zum Anzeigen der Seriennummer 6: I/O Test... -
Seite 13: Menü 2: Hsg Parameter
Zeit in der das HS Aggregat den max Wert (je nach Regelung) erreichen soll (Einheit Sekunden). Regelung 0=mA 1=KV Führungsgröße definieren. 0=mA 1=KV 5.3.2.1 Rampendiagramm Anfahrzeit Max. Wischer Rampe 1 Austastzeit Rampe 2 Nachfahrrampe ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 14: Parameter Werkeinstellung
Im letzten Eingabefeld werden die Sekunden eingegeben und Durch drücken der Taste ↵ werden die neuen Daten übernommen. Mit der Taste Menü gelangt man wieder in das Hauptfenster. (Einstellung der Uhr und des Datums ist nur möglich, wenn das Control Panel HSG-3000 zuvor freigeschalten wurde. Siehe Menü 4: Freischaltung) 5.3.4... -
Seite 15: Menü 8: Hsg Sicherheit
Zeit max-mA – min.KV 100/sec Wir empfehlen, die voreingestellten Parameterwerte nicht zu verändern, weil es gute Erfahrungswerte sind! Werden sie dennoch verändert, geschieht dies auf Eigene Gefahr! ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 16: Menü 9: Bd. Parameter (Bedienteil Parameter)
Menü 9: Bd. Parameter (Bedienteil Parameter) (Hauptfenster selektieren-Taste Menü-Taste 9) Der Zugriff auf diese Funktion geschieht über einen Berechtigungscode (Code = 15937). In diesem Menüpunkt werden die Parameter für das Control Panel HSG-3000 eingestellt (Anzeigebeispiel erster Parameter) HSG1 Modbus Adr. -
Seite 17: Fehlercode Aufschlüsselung
1 = HSG – Aggregat1/2 = Aggregat2 03-07-29 12:30 Datum und Uhrzeit (JJ-MM-TT hh:mm) xxxKV Filterspannung vor Störung xxxmA Filterstrom vor Störung Temperatur Elektronik Umluft Temperatur Trafo Öl Fehlercode (Hexadezimalanzeige) siehe 5.4.2 ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 18: Menü 2: Indexparameter
Menü 2: Indexparameter In diesen Menüpunkt hat man direkten Zugriff auf die Indexparameter des ausgewählten HS Aggregates. Eine genaue Beschreibung der Indexparameter findet man im Handbuch „Modbusanbindung HSG-3000“ Wenn Parameter manuell verstellt werden, müssen sie danach ausfallsicher gespeichert werden (Siehe 5.5.6). -
Seite 19: Menü 4: Hsg Test
Handbuch Control Panel HSG-3000 / V2.1 Seite 19 von 21 5.5.4 Menü 4: HSG Test Dieser Menüpunkt kann nur erreicht werden, wenn das Control Panel HSG-3000 zuvor auf HAND:AUS geschaltet wurde. (Siehe 5.2.1.1) (Hauptfenster selektieren-Taste ↯1 oder ↯2-Taste Menü-Taste 4) HSGx Filter: xxxKV xxxmA Menü... -
Seite 20: Anhang
Handbuch Control Panel HSG-3000 / V2.1 Seite 20 von 21 Anhang Schema mit Potentionalfreie Eingänge ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008... -
Seite 21: Schema Mit Externe Spannungssignal Eingänge
Handbuch Control Panel HSG-3000 / V2.1 Seite 21 von 21 Schema mit Externe Spannungssignal Eingänge ©Frasohn Elektronische Gerätebau GmbH Datei: Deutsch Control Panel HSG-3000 V2,1 .doc Ausgedruckt am 19.09.2008...
