DBU20
Fitnessrad (mit aufrechtem Sitz)
GEBRAUCHSANWEISUNG
0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spirit DBU20

Inhaltszusammenfassung für Spirit DBU20

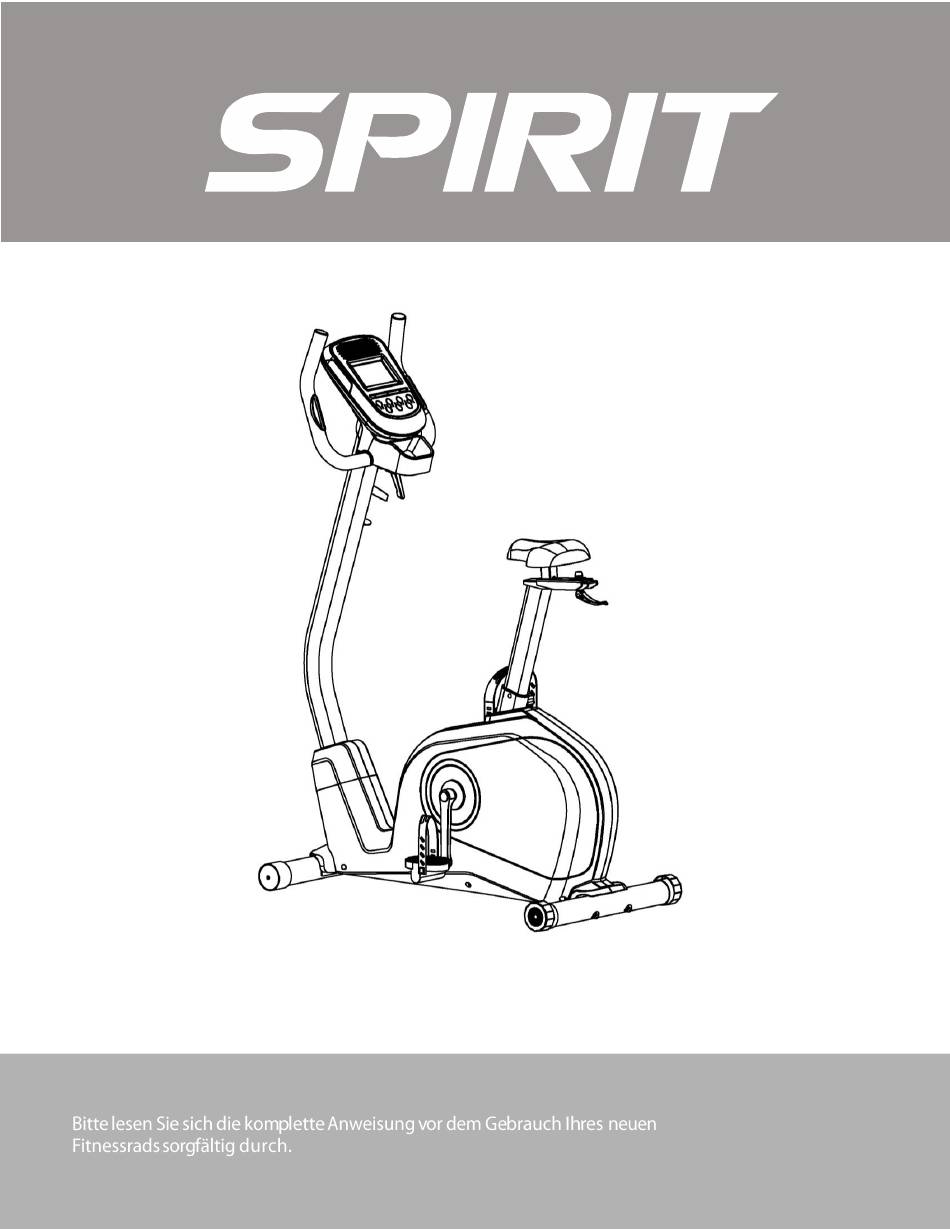

  • Seite 1 DBU20 Fitnessrad (mit aufrechtem Sitz) GEBRAUCHSANWEISUNG...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Sicherheitshinweise Wichtige Hinweise zum Elektroanschluss Montageanleitung Bedienungsanleitung des Bedienpults (Computer) Explosionszeichnung Teileliste ACHTUNG Dieses Fitnessbike ist ausschließlich für die Nutzung in Wohnräumen bestimmt und steht nur für diesen Gebrauch unter Garantie. Bei jeder anderen Verwendung erlischt der gesamte Garantieanspruch.

  • Seite 3: Wichtige Sicherheitshinweise

    WARNUNG – Vor dem Gebrauch dieses Geräts bitte alle Anweisungen gut durchlesen. ACHTUNG – Um die Gefahr eines Stromschlags zu verringern, ziehen Sie Ihr Fitnessrad von Spirit vor jeder Reinigung und/oder Wartung aus der Steckdose. WARNUNG – Stellen Sie das Fitnessrad zur Verringerung der Gefahr von Verbrennungen, Feuer, Stromschlägen oder Personenschäden auf einem flachen, ebenen Untergrund mit...
  • Seite 4 DIESE ANWEISUNGEN AUFBEWAHREN – DENKEN SIE AN IHRE SICHERHEIT!

  • Seite 5: Sicherheitshinweise Zum Fitnessgerät

    Sicherheitshinweise zum Fitnessgerät Um das Gerät auszuschalten, stellen Sie alle Bedienelemente auf „Off“ (Aus) und ziehen Sie anschließend den Stecker aus der Steckdose. • Benutzen Sie das Gerät nicht auf tief gepolstertem Teppich, Plüsch- oder Wollteppich. Dies kann zu einer Beschädigung sowohl des Teppichs als auch des Fitnessgeräts führen. •...

  • Seite 6: Wichtige Betriebsanweisungen

    Wichtige Betriebsanweisungen • Bedienen Sie dieses Fitnessrad NIEMALS, ohne vorher die Konsequenzen einer am Computer vorgenommenen Änderung des Betriebsmodus gelesen und genau verstanden zu haben. • Beachten Sie, dass Veränderungen des Widerstands nicht sofort erfolgen. Stellen Sie Ihre gewünschte Widerstandsstufe am Bedienpult des Computers ein und drücken Sie die Einstellungstaste.

  • Seite 7: Montageanleitung

    Montageanleitung Vormontage Schneiden Sie mit einem Rasiermesser (Teppichmesser) alle Umreifungsbänder um den Karton durch. Fassen Sie die Unterkante des Kartons und ziehen Sie diese von der Pappe darunter weg, indem Sie die Klammern trennen, die die beiden Kartons zusammenhalten. Heben Sie die Schachtel über dem Gerät hoch und packen Sie es aus. Entnehmen Sie sorgfältig alle Geräteteile aus dem Karton und überprüfen Sie diese auf Schäden oder fehlende Teile.
  • Seite 8 SCHRITT 1: 1. Befestigen Sie den HINTEREN STANDFUß (3) mithilfe der 2 INNENSECHSKANT- 2. SCHRAUBEN (15), der 2 FEDERSCHEIBEN (37) und 2 GEWÖLBTEN FEDERSCHEIBEN (16) am HAUPTRAHMEN (1). Drehen Sie die Schrauben mit dem INBUSSCHLÜSSEL fest. 3. Verfahren Sie genauso bei der Montage des VORDEREN STANDFUßES (2). WERKZEUGTEILE...
  • Seite 9 SCHRITT 2: 1. Stecken Sie den BEDIENPULTMAST (4) in den PVC-RING DES BEDIENPULTMASTS (42) und die VERKLEIDUNG DES BEDIENPULTMASTS (38). Verbinden Sie das OBERE COMPUTERKABEL (33) mit dem UNTEREN COMPUTERKABEL (34). Befestigen Sie den BEDIENPULTMAST (4) am HAUPTRAHMEN (1). Benutzen Sie dafür die 4 UNTERLEG- SCHEIBEN (35), 1 GEWÖLBTE FEDERSCHEIBE (16), 5 FEDERSCHEIBEN (37) sowie 5 INNENSECHSKANTSCHRAUBEN (18).
  • Seite 10 SCHRITT 3: 1. Befestigen Sie die HALTEGRIFFE (5) an der KLEMME (43) am BEDIENPULTMAST (4) mithilfe des DREHKNOPFES DER HALTEGRIFFE (21). 2. Führen Sie die 2 HANDPULSKABEL (20) durch die KABELDURCHFÜHRUNG (32) und ziehen Sie diese an der oberen Öffnung des BEDIENPULTMASTS (4) heraus. 3.
  • Seite 11 SCHRITT 4: 1. Schließen Sie das HANDPULSKABEL (20) und das OBERE COMPUTERKABEL (33) an die entsprechende Anschlussbuchse am COMPUTER (6) an. 2. Schrauben Sie die 4 SCHRAUBEN (27) von der Rückseite des COMPUTERS (6) ab. Befestigen Sie den COMPUTER (6) mithilfe der 4 SCHRAUBEN (27) am Bedienpultmast. 3.
  • Seite 12 SCHRITT 5: 1. Führen Sie die SATTELSTÜTZE (7) in die SATTELBUCHSE (17). Stecken Sie die SATTELSTÜTZE (7) in den Hauptrahmen. Bringen Sie die Löcher zur Deckung und fixieren Sie die SATTEL- STÜTZE (7) mithilfe des SCHNELLSPANNERS (11). Befestigen Sie den SATTEL (8) an der SATTELSTÜTZE (7).
  • Seite 13 SCHRITT 6: 1. Montieren Sie die PEDALE (9, 10) an die Kurbelarme. Beachten Sie, dass das LINKE PEDAL mit einem Rückwärtsgang versehen ist und ENTGEGEN DER NORMALEN TRETRICHTUNG an der Kurbel festgeschraubt wird. An den Enden der Gewindestangen des linken und rechten Pedals ist jeweils ein „L“...
  • Seite 14 SCHRITT 7: Stecken Sie den ADAPTER in die für den Adapter vorgesehene Anschlussbuchse. HINWEIS: Stecken Sie zuerst den Adapter in die Anschlussbuchse des Adapters, bevor Sie das Gerät an die Steckdose anschließen.

  • Seite 15: Bedienungsanleitung Des Bedienpults (Computer)

    Bedienungsanleitung des Bedienpults (Computer) Was Sie vor Trainingsbeginn wissen sollten:...

  • Seite 16: Benutzerangaben Und Einstellungswerte

    2.1 Benutzerangaben und Einstellungswerte 2.1.1 Stellen Sie mithilfe der UP- bzw. DOWN-Tasten die Benutzerdaten ein. Drücken Sie anschließend zur Bestätigung Ihrer persönlichen Daten auf SET (ENTER). Benutzerdaten 1–4 Drücken Sie auf die SET-Taste zur Einstellung des Geschlechts: Es wird standardmäßig „MALE“ (männlich) eingeblendet. Sie können zwischen MALE/FEMALE (männlich/weiblich) wählen.
  • Seite 17 Drücken Sie zur Einstellung Ihrer Größe auf die SET-Taste: Es wird standardmäßig „170“ eingeblendet. Sie können zwischen den Werten 120–250 cm wählen. Drücken Sie zur Einstellung Ihres Gewichts auf die SET-Taste: Es wird standardmäßig „85“ eingeblendet. Sie können zwischen den Werten 20–200 kg wählen.
  • Seite 18 bzw. Meilen pro Stunden an. 3.6 CALORIES (KALORIENVERBRAUCH): Ihr Computer zeigt den geschätzten Gesamt- kalorienverbrauch während des gesamten Trainings an. 3.7 PULSE (PULS): Ihr Computer zeigt während des Trainings Ihren Puls in Schlägen pro Minute an. 3.8 AGE (ALTER): Sie können am Computer Ihr Alter von 10 bis 99 Jahre einstellen. Wenn kein Alter des Benutzers eingegeben wird, wird bei dieser Funktion immer der Standardwert „35“...
  • Seite 19 Tastenfunktion: Es gibt 7 Bedientasten. Im Folgenden werden ihre Funktionen beschrieben: 4.1 START/STOP-Taste: 4.1.1 Schnellstart-Funktion (Quick Start): Dadurch können Sie den Computer ohne Auswahl eines bestimmten Programms starten. Nur manuelles Trainingsprogramm möglich. Die Zeit beginnt von Null an zu zählen. 4.1.2 Drücken Sie während des Trainingsmodus auf die STOP-Taste, um das Training zu beenden.
  • Seite 20 Drücken Sie auf die START/STOP-Taste, um Ihr Training zu beginnen. Standardmäßig ist die Widerstandsstufe 1 voreingestellt. Sie können auf jeder beliebigen Widerstandsstufe trainieren (diese können Sie während des Trainings mithilfe der UP- bzw. DOWN-Tasten anpassen). Zudem können Sie Ihre gewünschte Trainingszeit, einen bestimmten Kalorienverbrauch oder eine bestimmte Entfernung einstellen.
  • Seite 21 5.2.4 Cardio (Cardio-Training): 5.2.5 Strength (Krafttraining): 5.2.6 Interval (Intervall): Sie können in verschiedenen Intervallen bei verschiedenen Belastungsstufen trainieren, wie in den Profilen gezeigt werden. Sie können auf jeder beliebigen Widerstandsstufe trainieren (diese können Sie während des Trainings mithilfe der UP- bzw. DOWN-Tasten anpassen). Zudem können Sie Ihre gewünschte Trainingszeit, einen bestimmten Kalorienverbrauch oder eine bestimmte Entfernung einstellen.

  • Seite 22: Programm "Watts Constant" (Konstante Wattleistung)

    5.3 Programm „Watts Constant“ (Konstante Wattleistung): Drücken Sie zur Einstellung der Werte für TARGET WATT (Ziel-Wattleistung), TIME (Trainings- zeit), DISTANCE (Entfernung) und CALORIES (Kalorienverbrauch) auf die SET-Taste. Während des Trainings können Sie die Widerstandsstufe nicht anpassen. Beispielsweise kann sich die Widerstandsstufe bei zu niedriger Geschwindigkeit erhöhen.

  • Seite 23: Explosionszeichnung

    keine anderen digitalen Funktionen angezeigt. Zudem werden auch die Ausgangssignale unterbrochen. Explosionszeichnung...

  • Seite 25: Teileliste

    Teileliste Nr. # Bezeichnung Anz. Hauptrahmen Vorderer Standfuß Hinterer Standfuß Bedienpultmast Haltegriffe Computer Sattelstütze Sattel Linkes Pedal Rechtes Pedal Schnellspanner Buchse Schieberohr Konusmutter Innensechskantschraube M8*75 Gewölbte Federscheibe Φ8*Φ20 Sattelbuchse Innensechskantschraube M8*16 Buchse Unteres Handpulskabel Drehknopf für Haltegriffe Hintere Abdeckung Endkappe für vorderen Standfuß Endkappe für hinteren Standfuß...
  • Seite 26 Nr. # Bezeichnung Anz. Große Unterlegscheibe 46 L Linker Kettenschutz 46 R Rechter Kettenschutz Endkappe für Kettenschutz Endkappe für Tretkurbel Linke Tretkurbel Rechte Tretkurbel C-Klemme Φ20 Kugellager Nylonmutter M6 Antriebsscheibe Achse Innensechskantschraube M6*15 Sensorhalterung Treibriemen Verstellbare Mutter Schwungscheibe Feder Ringschraube Mutter M8 PVC-Ring für Sattelstütze Magnet...
