Resi -UI-2SW2L-RD Handbuch

RESI-UI-2SW2L-RD
RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Fax: +43-316-262062-66, Email: help@RESI.cc URL: www.RESI.cc
WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!
Beschreibung:
Manuelles Bedien- und Meldemodul mit 2 Schaltern und 2 LEDs (24Vdc, max. 20mA) in ROT. Jeder Schalter bietet drei Stellungen: LINKS-MITTE-RECHTS. 18 poliger abziehbarerer Klemmenblock zur Verkabelung
aller Schalter und LEDs. Kontaktbelastung der Schalter bei ohmscher Last: max. 2A@250Vac, max. 5A@120Vac, max. 5A@28Vdc. Intern gebrückter Klemmenblock zur Verteilung der Versorgungsspannung mit 4
abziehbaren 2 poligen Klemmen (max. 60Vdc, max. 4A), Modul ist geeignet für den Aufbau einer DIN ISO 16484 und VDI 3814 kompatiblen manuellen Bedienebene, Gewicht: 160g, Größe (LxBxH): 72x110x62mm,
Schnappbar auf EN50022 DIN Schiene oder Wandmontage..
Handbuch:
Lesen Sie unser aktuelles Handbuch zum Produkt gewissenhaft durch! Sie finden unser aktuelles Handbuch auf unserer Homepage

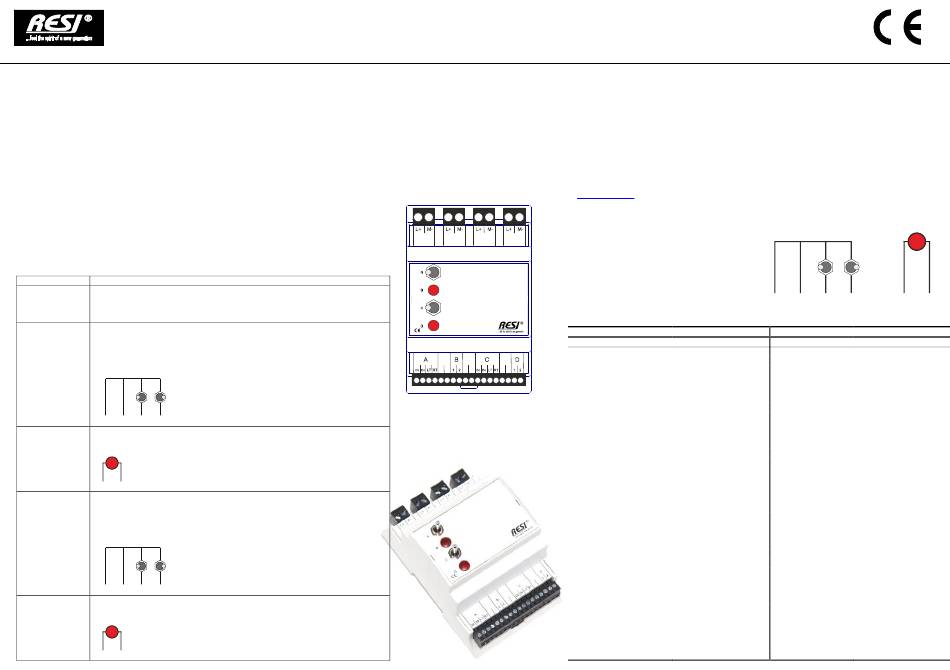

KLEMMEN RESI-UI-2SW2L-RD
Versorgung Gebrückte Klemmengruppe zur Weiterversorgung anderer Module mit der
L+ Versorgungsspannung:
M- L+: Alle Pins mit L+ sind intern verbunden (gebrückt) Versorgung 0..60Vdc
M-: Alle Pins mit M- sind intern verbunden (gebrückt) Masse der Versorgung
SWITCH A Klemme für SCHALTER A:
IN IN: Versorgung, beide Klemmen intern gebrückt
IN LT: Steht der Schalter nach LINKS, wird die Spannung von der Klemme IN an
LT dieser Klemme ausgebeben, sonst ist Kontakt offen
RT RT: Steht der Schalter nach RECHTS, wird die Spannung von der Klemme IN an
dieser Klemme ausgebeben, sonst ist Kontakt offen
IN IN LT RT
LED B Klemme für LED B:
1 1: +24Vdc Anschluss für LED (Anode)
2 2: GND Anschluss für LED (Kathode)
A K
1 2
SWITCH C Klemme für SCHALTER C:
IN IN: Versorgung, beide Klemmen intern gebrückt
IN LT: Steht der Schalter nach LINKS, wird die Spannung von der Klemme IN an
LT dieser Klemme ausgebeben, sonst ist Kontakt offen
RT RT: Steht der Schalter nach RECHTS, wird die Spannung von der Klemme IN an
dieser Klemme ausgebeben, sonst ist Kontakt offen
IN IN LT RT
LED D Klemme für LED D:
1 1: +24Vdc Anschluss für LED (Anode)
2 2: GND Anschluss für LED (Kathode)
A K
1 2
www.RESI.cc
2x
Technische Daten
Kontaktbelastung
L+, M- Klemmen
Spannung max. 60Vdc
Strom max. 4A
Klemmentyp 4xAbziehbare 2pol
Klemme in Schwarz
Alle L+ sind intern gebrückt
Alle M- sind intern gebrückt
Schalter A, C
Anzahl der Schalter 2
Schalter Stellungen LINKS-MITTE-RECHTS
Spannung pro Schalter max. 250Vac
max. 28Vdc
Strom pro Schalter Bei ohmscher Last
max. 2A@250Vac
max. 5A@120Vac
max. 5A@28Vdc
Klemmen Eine abziehbare 18pol
Klemme in Schwarz
LED B, D
Anzahl der LEDs 2
LED Farbe ROT
LED Spannung 24Vdc
Strom pro LED max. 20mA
Leistungsaufnahme pro <0.5W
LED
Klemmen Eine abziehbare 18pol
Klemme in Schwarz
Klemmen
Kabelquerschnitt max. 1,5 mm²
Anzugsmoment max. 0.5Nm
DE
2A@250Vac 24Vdc
max. 20mA
5A@120Vac
5A@28Vdc
A K
IN IN LT RT 1 2
Lagerungstemperatur -20...80 °C
Arbeitstemperatur 0...60°C
Schutzklasse IP20 (EN 60529)
Feuchtigkeit 25...90 % rF nicht
kondensierend
Abmessungen LxBxH 72mm x 110mm x 62mm
Gewicht 160g
Montage Auf DIN EN50022 Schiene
oder Wandmontage
CE Konformität
Ja
