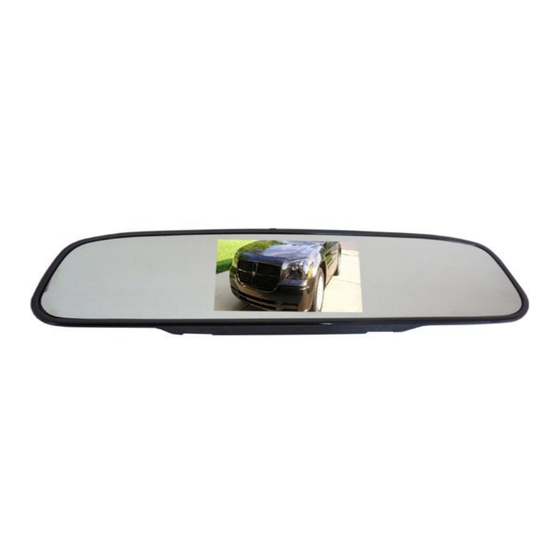

Bedienungsanleitung YMPA Rückfahrsystem RFS-SP35 Sicherheit Wichtig- Bitte Bedienungsanleitung vor Inbetriebnahme lesen. Hiermit wird vor nicht isolierter gefährlicher Spannung innerhalb des Gerätegehäuses gewarnt. Bitte beachten Sie separat ausgewiesene Bedien- und Wartungshinweise. Warnung Unser Produkt wurde nach besten Sicherheits- und Qualitätstandards entworfen und hergestellt.
Seite 2
Technische Daten • 8,9 cm (3,5") aktiv Matrix Monitor • Displayformat: 4:3 • Anschlüsse Monitor: 2x Video In • Reaktionszeit kleiner 25 ms • Anschluss an: DVD-Player, DVB-T Receiver,Rückfahrkamera usw...möglich • System NTSC und PAL • Betriebsspannung: 12 Volt • Stromaufnahme: 7W •...
Seite 3
Einbau/Anschlussplan Monitor Video1 IN Erster Videoeingangsanschluß Video2 IN Zweiter Videoeingangsanschluß. Anschluss der Rückfahrkamera. +12 V rot Anschluß an den Pluspol der KFZ Elektrik GND schwarz Anschluß an den Minuspol der KFZ Elektrik Einbau/Anschlussplan Kamera Video Videoausgang zum Anschluss an den Monitor Videoeingang 2. Stromanschluß...
