Seite 1

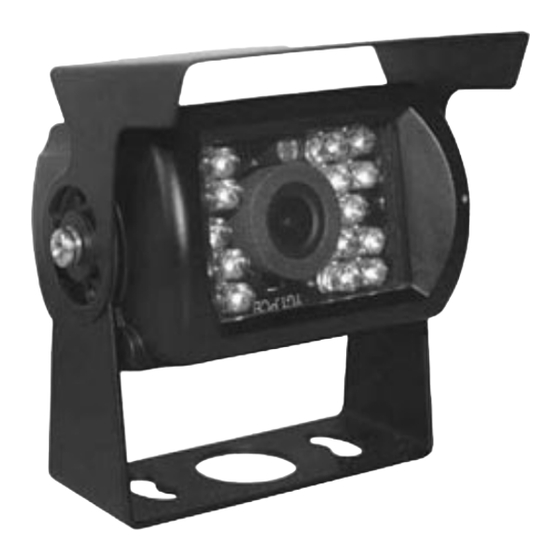

Bedienungsanleitung YMPA Rückfahrsystem RFS-SP7 Sicherheit Wichtig- Bitte Bedienungsanleitung vor Inbetriebnahme lesen. Hiermit wird vor nicht isolierter gefährlicher Spannung innerhalb des Gerätegehäuses gewarnt. Bitte beachten Sie separat ausgewiesene Bedien- und Wartungshinweise. Warnung Unser Produkt wurde nach besten Sicherheits- und Qualitätstandards entworfen und hergestellt.
Seite 2
Technische Daten • 17,8 cm (7") aktiv Matrix LCD Monitor • Displayformat: 16:9 • Auflösung: 640xRGBx250 • Reaktionszeit kleiner 25 ms • Anschlüsse Monitor: 2x Video In • Anschluss an: DVD-Player, DVB-T Receiver,Playstation usw...möglich • System NTSC und PAL • Betriebsspannung: 12 Volt •...
Seite 3
Video1 IN Erster Videoeingangsanschluß Video2 IN Zweiter Videoeingangsanschluß. Anschluss der Rückfahrkamera. +12 V rot Anschluß an den Pluspol der KFZ Elektrik GND schwarz Anschluß an den Minuspol der KFZ Elektrik Reverseleitung (Back CTRL-grün oder blau) Anschluß an den Pluspol der Rückfahrleuchte, damit sich Monitor automatisch einschaltet wenn Rückwärtsgang eingelegt wird, sofern gewünscht.
