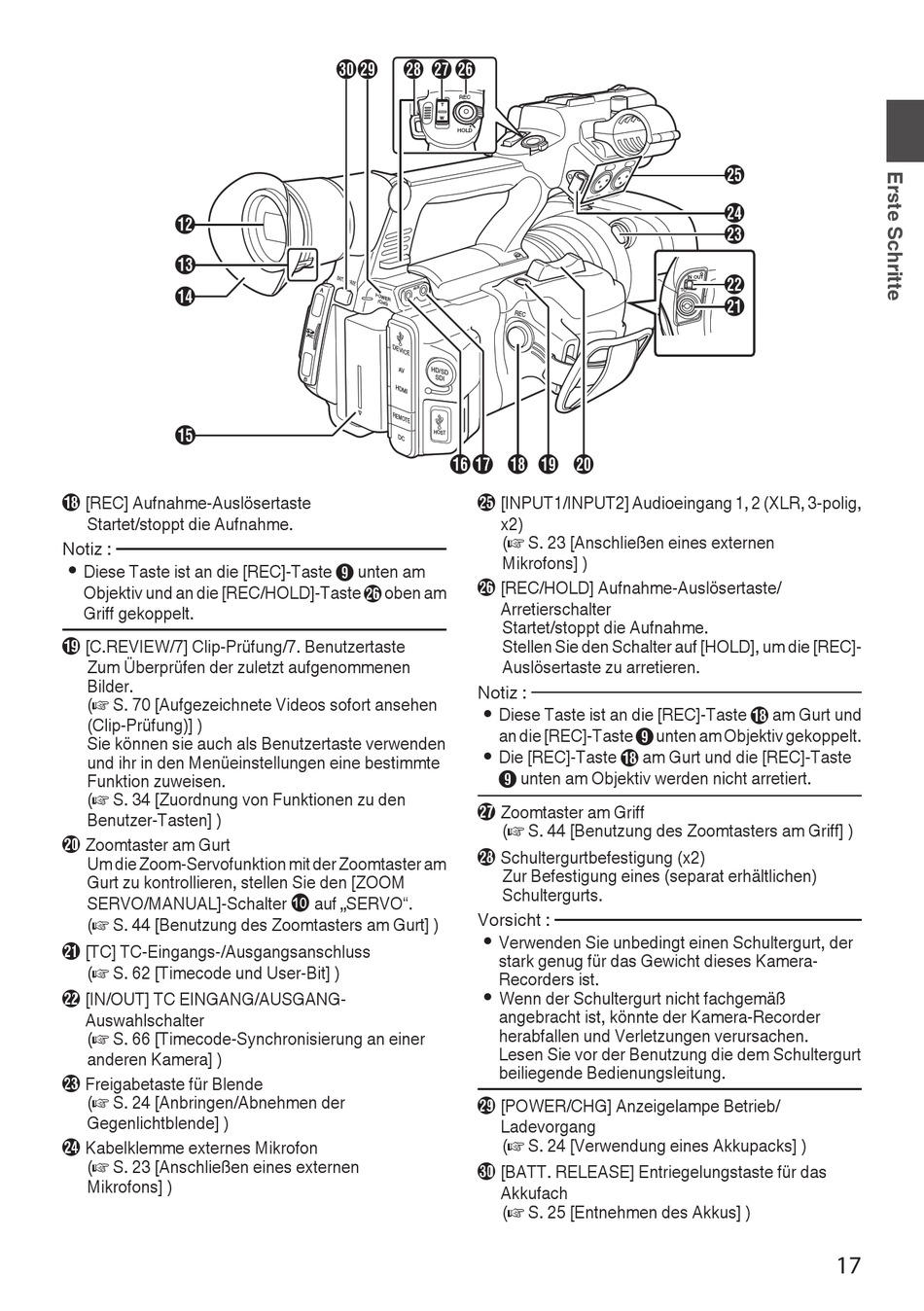

R [REC] Aufnahme-Auslösertaste
Startet/stoppt die Aufnahme.
Notiz :
Diese Taste ist an die [REC]-Taste I unten am
0
Objektiv und an die [REC/HOLD]-Taste Z oben am
Griff gekoppelt.
S [C.REVIEW/7] Clip-Prüfung/7. Benutzertaste
Zum Überprüfen der zuletzt aufgenommenen
Bilder.
(A S. 70 [Aufgezeichnete Videos sofort ansehen
(Clip-Prüfung)] )
Sie können sie auch als Benutzertaste verwenden
und ihr in den Menüeinstellungen eine bestimmte
Funktion zuweisen.
(A S. 34 [Zuordnung von Funktionen zu den
Benutzer-Tasten] )
T Zoomtaster am Gurt
Um die Zoom-Servofunktion mit der Zoomtaster am
Gurt zu kontrollieren, stellen Sie den [ZOOM
SERVO/MANUAL]-Schalter 0 auf „SERVO".
(A S. 44 [Benutzung des Zoomtasters am Gurt] )
U [TC] TC-Eingangs-/Ausgangsanschluss
(A S. 62 [Timecode und User-Bit] )
V [IN/OUT] TC EINGANG/AUSGANG-
Auswahlschalter
(A S. 66 [Timecode-Synchronisierung an einer
anderen Kamera] )
W Freigabetaste für Blende
(A S. 24 [Anbringen/Abnehmen der
Gegenlichtblende] )
X Kabelklemme externes Mikrofon
(A S. 23 [Anschließen eines externen
Mikrofons] )
d
c
b
a
Z
REC
T
W
HOLD
P
Q
R S T
Y [INPUT1/INPUT2] Audioeingang 1, 2 (XLR, 3-polig,
x2)
(A S. 23 [Anschließen eines externen
Mikrofons] )
Z [REC/HOLD] Aufnahme-Auslösertaste/
Arretierschalter
Startet/stoppt die Aufnahme.
Stellen Sie den Schalter auf [HOLD], um die [REC]-
Auslösertaste zu arretieren.
Notiz :
Diese Taste ist an die [REC]-Taste R am Gurt und
0
an die [REC]-Taste I unten am Objektiv gekoppelt.
Die [REC]-Taste R am Gurt und die [REC]-Taste
0
I unten am Objektiv werden nicht arretiert.
a Zoomtaster am Griff
(A S. 44 [Benutzung des Zoomtasters am Griff] )
b Schultergurtbefestigung (x2)
Zur Befestigung eines (separat erhältlichen)
Schultergurts.
Vorsicht :
Verwenden Sie unbedingt einen Schultergurt, der
0
stark genug für das Gewicht dieses Kamera-
Recorders ist.
Wenn der Schultergurt nicht fachgemäß
0
angebracht ist, könnte der Kamera-Recorder
herabfallen und Verletzungen verursachen.
Lesen Sie vor der Benutzung die dem Schultergurt
beiliegende Bedienungsleitung.
c [POWER/CHG] Anzeigelampe Betrieb/
Ladevorgang
(A S. 24 [Verwendung eines Akkupacks] )
d [BATT. RELEASE] Entriegelungstaste für das
Akkufach
(A S. 25 [Entnehmen des Akkus] )
Y
X
W
V
IN OUT
TC
U
17
