JVC GY-HM660RE Bedienungsanleitung

Hd camcorder
Vorschau ausblenden

Werbung

Inhaltsverzeichnis
.

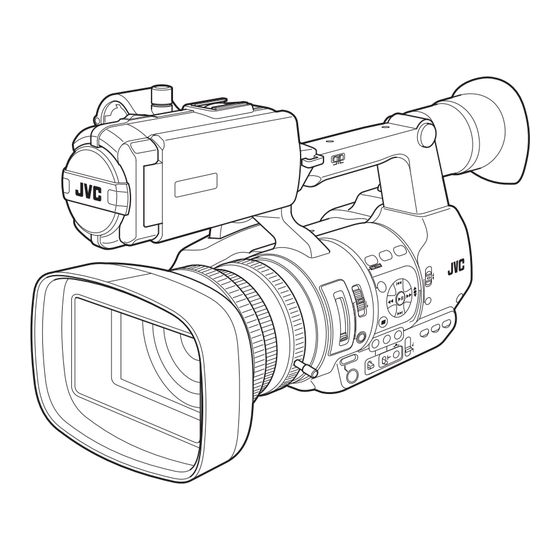

HD MEMORY CARD CAMERA RECORDER
GY-HM660U/GY-HM660E/
GY-HM660RE/
GY-HM620U/GY-HM620E
BEDIENUNGSANLEITUNG
.
Technische Daten und das Erscheinungsbild des Geräts können im Sinne einer stetigen
Produktverbesserung ohne vorherige Ankündigung geändert werden.
Bitte prüfen Sie die aktuellste Version der BEDIENUNGSANLEITUNG unter folgender Mobiles
Benutzerhandbuch. Sie können die PDF auch von Mobiles Benutzerhandbuch herunterladen.
Mobiles Benutzerhandbuch
Wenn Sie unterwegs sind, können Sie über Ihr Android-Telefon oder Ihr iPhone auf
die Anleitung zugreifen.
http://manual3.jvckenwood.com/pro/mobile/global/
Sie können das Mobiles Benutzerhandbuch über den Browser Ihres Android-
Telefons oder iPhones aufrufen.
.
Bitte lesen Sie die folgenden Hinweise vor Inbetriebnahme:
Vielen Dank für den Kauf dieses Produkts.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte die Anweisungen aufmerksam durch, um die
bestmögliche Leistung zu gewährleisten.
In diesem Handbuch wird jede Modellnummer ohne den letzte Buchstaben (U/E) beschrieben, welcher das
Ziel der Auslieferung angibt. (U: für USA und Kanada, E: für Europa)
Nur „U"-Modelle (GY-HM660U/GY-HM620U) wurden von der UL bewertet.
IM 1.05
