6 Tastkopf‐Kompensation
Eine sorgfältige Einstellung der Kompensation des Tastkopfes ist erforderlich, um eine gute Amplitudenge‐
nauigkeit in den dynamischen Bereichen in einer Messung zu erzielen. Die LF (Low Frequency) Kompensati‐
on gleicht den Tastkopf an die Eingangskapazität des Oszilloskops an. Sie sollte immer durchgeführt wer‐
den, wenn ein passiver Tastkopf neu an ein Oszilloskop angeschlossen wird.
Die LF Kompensation wird durchgeführt indem über den Tastkopf ein niederfrequentes Rechtecksignal (z.B.
das Oszilloskop Kalibriersignal von 1kHz) angeschlossen wird. Die Kompensation erfolgt durch Einstellung
des Potentiometers am Tastkopf, das durch ein eine kleine Öffnung in der Mitte des Gehäuses, nahe dem
BNC‐Anschluss, erreichbar ist. Zur Einstellung verwenden Sie das beiliegende Werkzeug. Für 10:1 / 1:1 Tast‐
köpfe sollte die Einstellung der Kompensation im 10:1 Modus erfolgen

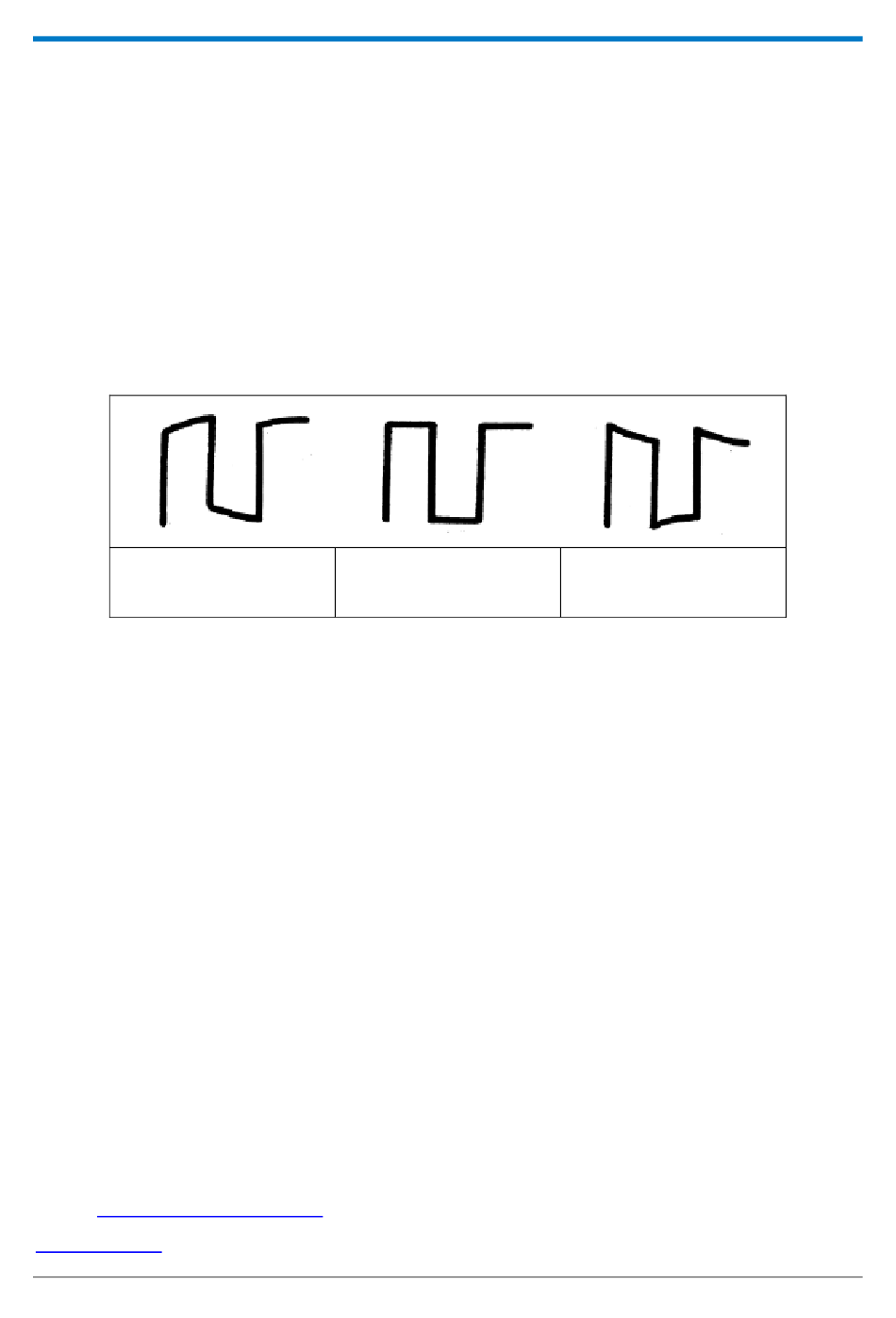

Über‐
Kompensiert
LeCroy Europe GmbH
Im Breitspiel 11c
D‐69126 Heidelberg, Germany
Tel. +49 (6221) 8720‐0
Fax: +49 (6221) 834655
Email: contact.gmbh@lecroy.com
www.lecroy.de
Okt‐2010, Rev. A_DE
Korrekte
Einstellung
PP016 Passiver Tastkopf
Unter‐
kompensiert
