Verwandte Anleitungen für Palcom DSL-160 CI
Inhaltszusammenfassung für Palcom DSL-160 CI

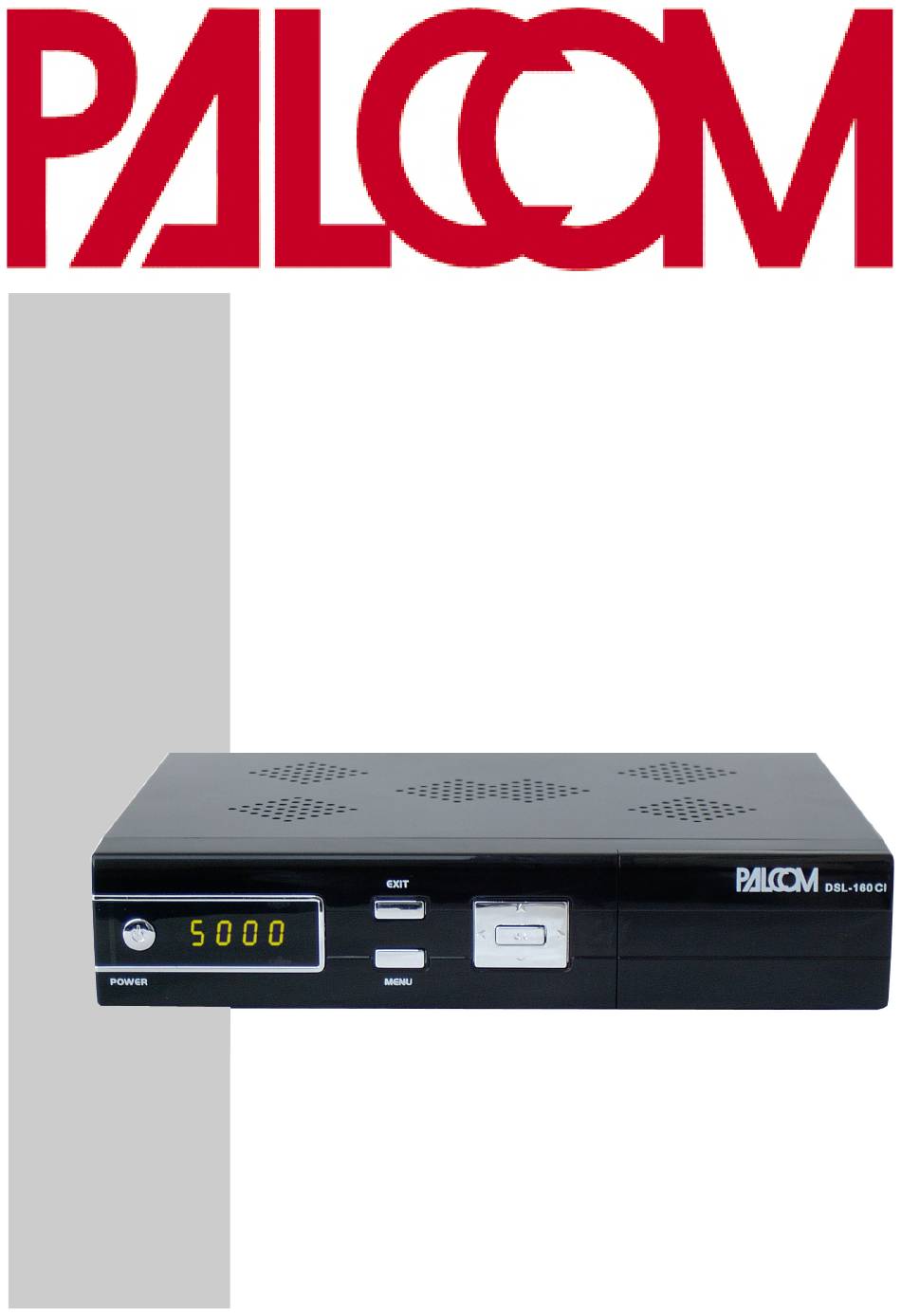

- Seite 1 Bedienungsanleitung für den digitalen Satellitenempfänger mit Common Interface DSL-160 CI Version: v1.0 www.palcom.de...
-
Seite 2: Sicherheitshinweise
PALCOM Gerätes angreifen. Bestimmungsgemäßer Gebrauch Der digitale Satelliten-Empfänger PALCOM DSL-160 CI dient dem Empfang von DVB-S-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle Informationen in dieser Bedienungsanleitung, ins- besondere die Sicherheitshinweise. -
Seite 3: Inhaltsverzeichnis
Inhalt Leistungsmerkmale Seite 5 Bedienelemente und ihre Funktion Seite 6 2.1 Frontblende Seite 6 2.2 Rückseite Seite 6 2.3 Fernbedienung Seite 7 Anschlüsse (Verbindung zu anderen Geräten) Seite 8 Schnellstart Seite 9 Programm verwalten (Programmlistenmanager) Seite 9 5.1 Prgramme löschen Seite 9 5.2 Programme sperren Seite 9... -
Seite 4: Leistungsmerkmale
Bedienschritte hinzu, die in dieser Bedienungsanleitung nicht erklärt sind, bzw. es kann sich die Bedienung schon vorhandener Funktionen verändern. Aus diesem Grund sollten Sie von Zeit zu Zeit die PALCOM Homepage (www.palcom.de) besuchen, um sich die jeweils aktuelle Bedienungsanleitung herunterzuladen. -
Seite 5: Bedienelemente Und Ihre Funktion
2.0 Bedienelemente und ihre Funktion 2.1 Frontblende 1. Die vier Ziffern zeigen die Programmnummer an. Im Standby Zustand wird die Zeit angezeigt. 2. Umschalten zwischen Betriebs- und Stand-by-Zustand. 3. Tasten zur Programmumschaltung aufwärts/abwärts. 4. Tasten zur Regelung der Lautstärke (Gleiche Funktion wie die Tasten auf der Fernbedienung). -
Seite 6: Fernbedienung
2.3 Fernbedienung /Power Jedes Mal, wenn Sie diese Taste betätigen, schaltet sich das Gerät ein, bzw. in die Betriebsbereitschaft aus. Betätigen Sie diese Taste, um den Ton stumm /Mute zu schalten. Erneutes Betätigen schaltet den Ton wieder ein. Öffnet die 9-fache Programmvorschau. Zum Verlassen betätigen Sie die Taste "Exit". -
Seite 7: Anschlüsse (Verbindung Zu Anderen Geräten)
16:9-Bildschirm besitzen. Die Voreinstellung des Bildschirmformates ist 4:3. Anschluss an den Videorecorder Verbinden Sie den Videorecorder und den DSL-160 CI mit einem SCART-Kabel. Über die VCR- Scartbuchse ist es möglich, Satelliten-Programme aufzuzeichnen und die Wiedergabe von Videokassetten zur TV-Scartbuchse durchzuschleifen. -
Seite 8: Schnellstart
4.0 Schnellstart 1) Schalten Sie TV-Gerät und Receiver ein. 2) Wenn Ihre Satellitenantenne bereits auf den Satelliten Astra 19.2° Ost ausgerichtet ist, erscheint das Programm ”ARD”. Sie können nun den Empfänger normal benutzen und die Programme anwählen. 3) Falls Ihre Satellitenantenne noch nicht ausgerichtet ist, schalten Sie auf den ersten Programmplatz (ARD) und betätigen Sie die INFO-Taste. -
Seite 9: Programme Umbenennen
5.4 Programme umbenennen (Menü:Hauptmenü > Programmverwaltung > Programme bearbeiten) Sie können hier Programme umbenennen. Betätigen Sie die Tasten / , bis unten rechts im roten Feld “Umbenennen” angezeigt wird. Wählen Sie mit den Tasten das gewünschte Programm aus, und betätigen Sie die Taste “OK”, um das Programm umzubenennen. Die Eingabe erfolgt in ähnlicher Art und Weise wie beim SMS-Schreiben mit dem Mobiltelefon: Verwenden Sie dazu die Tasten / , um den gewünschten Buchstaben zu erhalten. -
Seite 10: Automatische Programmsuche
Satelliten-Empfänger, durch die Eingabe eines Transponders alle anderen Transponder des jeweiligen Netzwerkes und somit auch alle Programme die gesen det werden, zu finden. Wählen Sie “NIT Aus” und der DSL-160 CI sucht alle werksseitig vorprogrammierten Transponder ab oder Sie wählen “NIT Ein”. Nun empfängt der Receiver vom Satelliten ein Liste mit allen gesendeten Programmen,... -
Seite 11: Manuelle Programmsuche
Satelliten-Empfänger, durch die Eingabe eines Transponders alle anderen Transponder und somit auch alle Programme die gesendet werden, zu finden. Wählen Sie “ Aus” und der DSL-160 CI sucht alle werksseitig programmierten Transponder ab. Oder Sie wählen “Ein”. Nun empfängt der Receiver vom Satelliten eine Liste mit allen gesendten Programmen, die dann gesucht und am Ende der Programliste hinzugefügt werden. -
Seite 12: Motor Einstellung
6.4 Motor Einstellung (Menü: Installation > Motor Einstellung) Wenn Sie einen DiSEqC 1.2 - Positionierer benutzen, nehmen Sie in diesem Menü die Einstellungen vor. Um die Positionen des Spiegels festzulegen, drücken Sie die Taste OK. Das Positionierer - Menü erscheint. Satelliten Name: Der Satellit, dessen Antennen-Position eingestellt wird, wird angezeigt. -
Seite 13: Av-Einstellungen
69 ein. Wählen Sie die Menüzeile UHF-Kanal an, und stellen Sie anschlie ßend mit Hilfe der / -Tasten den neuen Ausgangskanal Ihres Empfängers ein, den Sie vorher am Fernsehgerät eingestellt haben. Der DSL-160 CI sen det nun auf dem angezeigten UHF-Kanal. 7.3 Videoabgleich (Menü: System Einstellung > Videoabgleich) Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere Einstellungen... -
Seite 14: Timer
7.5 Timer (Menü: System Einstellung > Timer) Ihr Receiver verfügt über 10 Timerplätze. Das heißt, Sie können zehn verschiedene Programme programmieren. Sie können die Timer entweder, wie in diesem Kapitel beschrieben, manuell oder wie in Punkt 9.8 erläutert wird, mit Hilfe des elektronischen Programmführers programmieren. Durch den Timer wird Ihr Digital-Receiver für die ausgewählte Sendung ein-, bzw. -
Seite 15: Receiver Information
7.7 Receiver Information (Menü: System Einstellung > Receiver Information) Unter diesem Menüpunkt können Sie die spezifischen Gerätedaten und Programmdaten ersehen. Unter anderem finden Sie hier auch die aktuell installierte Software. (Menü: Spiele ) 8.0 Spiele 8.1 Tetris (Menü: Spiele > Tetris) 8.2 Gobang (Menü: Spiele >... -
Seite 16: Epg-Infofenster
9.6 EPG-Infofenster Bei jedem Programmwechsel wird am unteren Rand des Bildschirms eine Infoseite eingeblendet, die Ihnen einen kurzen Überblick über das gewählte Programm gibt. Folgende Informationen werden angezeigt, sofern diese vom Programmanbieter zu Verfügung gestellt werden. - Programmnummer (z.B. 0016) - Programmname (z.B. -
Seite 17: Diverses
Gelegentlich ist es notwendig, dass die Software des Receivers aktualisiert wird. Da ständig neue Sender aufgeschaltet werden und dadurch auch Empfangsprobleme entstehen können, finden Sie diese auf unserer Homepage www.palcom.de. Die Software kann über die RS232-Schnittstelle auf der Geräterückseite eingespielt werden. Eine Anleitung dazu erhalten mit der Software von unse- rer Homepage “www.palcom.de”.
