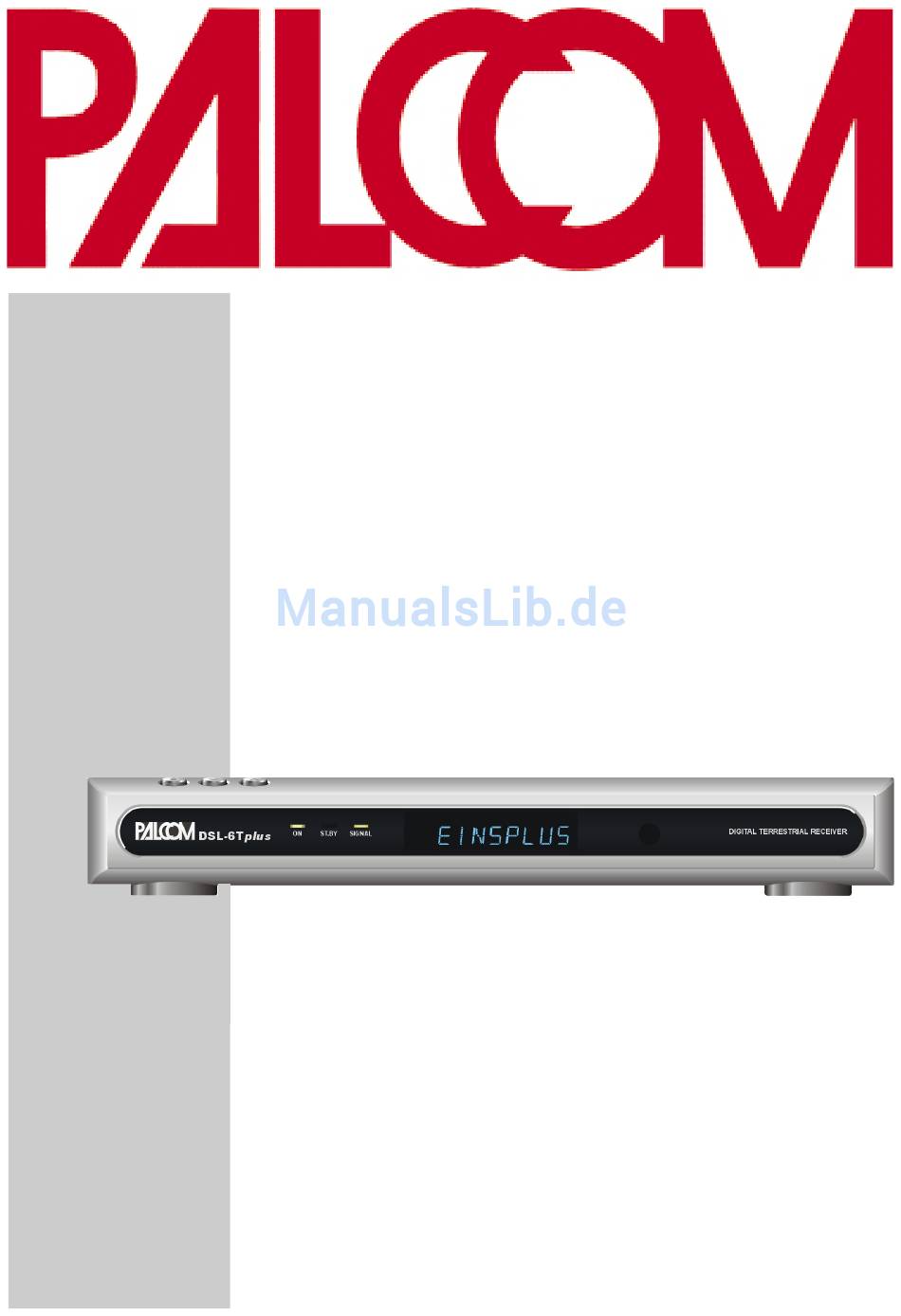

- Seite 1 Bedienungsanleitung DVB-T Empfänger DSL-6 Tplus Version: v1.0 www.palcom.de...
-
Seite 2: Sicherheitshinweise
Ihnen verwendeten Pflege- oder Reinigungsmittel die Standfüsse des PALCOM Gerätes angreifen. Bestimmungsgemäßer Gebrauch Der digitale DVB-T Empfänger PALCOM DSL-6T dient dem Empfang von DVB-T-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. -
Seite 3: Inhaltsverzeichnis
Inhalt Leistungsmerkmale Seite 5 Bedienelemente und ihre Funktion Seite 6 2.1 Frontblende Seite 6 2.2 Rückseite Seite 6 2.3 Fernbedienung Seite 7 Anschlüsse (Verbindung zu anderen Geräten) Seite 8 Schnellstart Seite 9 Programm (Programmlistenmanager) Seite 9 5.1 Favoritenlisten bearbeiten (Favorit.) Seite 9 5.2 Programme verschieben (Beweg.) Seite 9... -
Seite 4: Leistungsmerkmale
Bedienschritte hinzu, die in dieser Bedienungsanleitung nicht erklärt sind, bzw. es kann sich die Bedienung schon vorhandener Funktionen verändern. Aus diesem Grund sollten Sie von Zeit zu Zeit die PALCOM Homepage (www.palcom.de) besuchen, um sich die jeweils aktuelle Bedienungsanleitung herunterzuladen. -
Seite 5: Bedienelemente Und Ihre Funktion
2.0 Bedienelemente und ihre Funktion 2.1 Frontblende 1. Das 8 stellige alphanumerischem Display zeigt den Namen des aktuellen Programms an. Im Stand-by Zustand wird die Zeit angezeigt. 2. Umschalten zwischen Betriebs- und Stand-by-Zustand 3. CH up / CH down Programmumschaltung aufwärts/abwärts 2.2 Rückseite 1. -
Seite 6: Fernbedienung
2.3 Fernbedienung /Power Jedes Mal, wenn Sie diese Taste betätigen, schaltet sich das Gerät ein, bzw. in die Betriebsbereitschaft aus. /Mute Betätigen Sie diese Taste, um den Ton stumm zu schalten. Erneutes Betätigen schaltet den Ton wieder ein. Freeze Betätigen Sie diese Taste, um das Bild anzuhalten. -
Seite 7: Anschlüsse (Verbindung Zu Anderen Geräten)
AUX, Line IN, CD oder Tuner). Nicht geeignet sind Eingänge mit der Bezeichnung "Phono"! Anschluss an eine Digitale Audioanlage Den Ausgang S/PDIF können Sie für den Anschluss einer digitalen Audioanlage mit Hilfe eines dafür geeigneten Koaxialkabels benutzen. Dieses Kabel erhalten Sie bei Ihrem PALCOM- Fachhändler. Spannungsversorgung Die Spannungsversorgung erfolgt durch den Anschluss an Ihre Netzsteckdose (230V Wechselspannung, 50Hz). -
Seite 8: Schnellstart
4.0 Schnellstart Nach dem Einschalten erscheint das „Willkommen“-Menü. Durch Betätigung der Tasten 1 - 5 öff- nen sich die jeweiligen Untermenüs („OSD-Sprache“, „Land“, „Antennenspannung“, “Autom. Suche” und „Hauptmenü“). Hinweis: Erscheint das Menü nicht automatisch, weil der Receiver bereits in Betrieb war, drücken Sie die Taste MENU. Wenn Sie das Gerät in Deutschland installie- ren, wählen Sie mit der Taste 3, ob Sie eine aktive (mit Verstärker) oder eine passive Antenne an den DSL-6T angeschlossen haben. -
Seite 9: Programme Bearbeiten (Bearb.)
5.5 Bearb. (Taste 5) In diesem Menü können Sie folgende Operationen ausführen: Programme Löschen, Übersprin- gen, Sperren, Bearbeiten und Erstellen. Löschen: Wählen Sie mit den Tasten das zu löschende Programm aus, und betätigen Sie die Taste 1. Das Programm wird aus der Programmliste entfernt. -
Seite 10: Kanaleinstellung
Bandbreite : Entscheiden Sie in dieser Zeile mit Hilfe der Tasten, welche Bandbreite der unter Frequenz eingestellte Kanal hat. In Deutschland ist die Standardbandbreite 8 MHz. Wählen Sie mit den Tasten den Menüpunkt “Suche” und betätigen Sie die Taste OK um den Suchlauf mit den eingestellten Parametern zu starten. -
Seite 11: Einschaltprogramm
Dolby-Digital: Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der Sendung im Infofenster durch das Dolby-Zeichen angezeigt. Sofern Sie die Funktion Dolby Digital eingeschaltet haben, wird diese Sendung automatisch in diesem am SPDIF-Ausgang ausgegeben. Nun können Sie den Beitrag in 5.1-Kanal-Surround-Sound hören, falls Sie eine dolby-digital- taugliche Hifianlage besitzen. -
Seite 12: Osd-Einstellungen
Zur Programmierung gehen Sie wie folgt vor: Timer Nr.: Wählen Sie mit den Tasten einen der 8 Timerplätze aus. Timer- Wiederholung: Aus = Timer ohne Funktion, Einmal = Timer einmal ein, Täglich = Tägliche Wiederholung, Wöchentlich = wöchentliche Wiederholung, Monatlich = monatliche Wiederholung Timer-Dienst: TV-Programm = Timer schaltet ein TV-Programm ein, Radio- Programm = Timer schaltet ein Radio-Programm ein, Meldung =... -
Seite 13: Diverses
Gelegentlich ist es notwendig, dass die Software des Receivers aktualisiert wird. Da ständig neue Sender aufgeschaltet werden und dadurch auch Empfangsprobleme entstehen können, finden Sie diese auf unserer Homepage www.palcom.de. Die Software kann über die RS232-Schnittstelle auf der Geräterückseite eingespielt werden. Eine Anleitung dazu erhalten mit der Software von unse- rer Homepage. -
Seite 14: Operationen Im Normalen Betriebsmodus
9.0 Operationen im normalen Betriebsmodus Die Tastenfunktionen der Fernbedienung wurden bereits beschrieben, hier erhalten Sie noch einige zusätzliche Informationen. 9.1 Programmwahl Mit Hilfe der Tasten / schalten Sie die Programme jeweils um einen Programmplatz auf oder ab. Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein. Zum Beispiel: 5 für Programmplatz 5 5, dann 4 für Programmplatz 54... -
Seite 15: Elektronische Programmzeitschrift Aufrufen
9.7 Elektronische Programmzeitschrift aufrufen Drücken Sie die Taste EPG auf der Fernbedienung des Digital-Receivers. Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm. Hier erhalten Sie eine Prgrammübersicht mit den derzeitigen Sendungen. Nun können Sie sich über die Inhalte diverser Sendungen infor- mieren, indem Sie die gewünschte Sendung auswählen und mit der Taste “2”... -
Seite 16: Technische Daten
10.0 Technische Daten: Eingangsbereich VHF Kanal 2 bis 12/UHF Kanal 21 bis 69 Tuner Eingang Koaxial-Kupplung Ein-/Ausgangsimpedanz 75 Ohm Tuner Ausgang Koaxial-Stecker Videodekodierung: Videokompression MPEG-2 und MPEG-1 kompatibel Videostandard PAL / 50 Hz Aktive Bildfläche 720 Pixel x 576 Zeilen Bildformat 4 : 3 / 16 : 9 Bildformat -16:9...
