Verwandte Anleitungen für Ferguson AF6318CR
Inhaltszusammenfassung für Ferguson AF6318CR

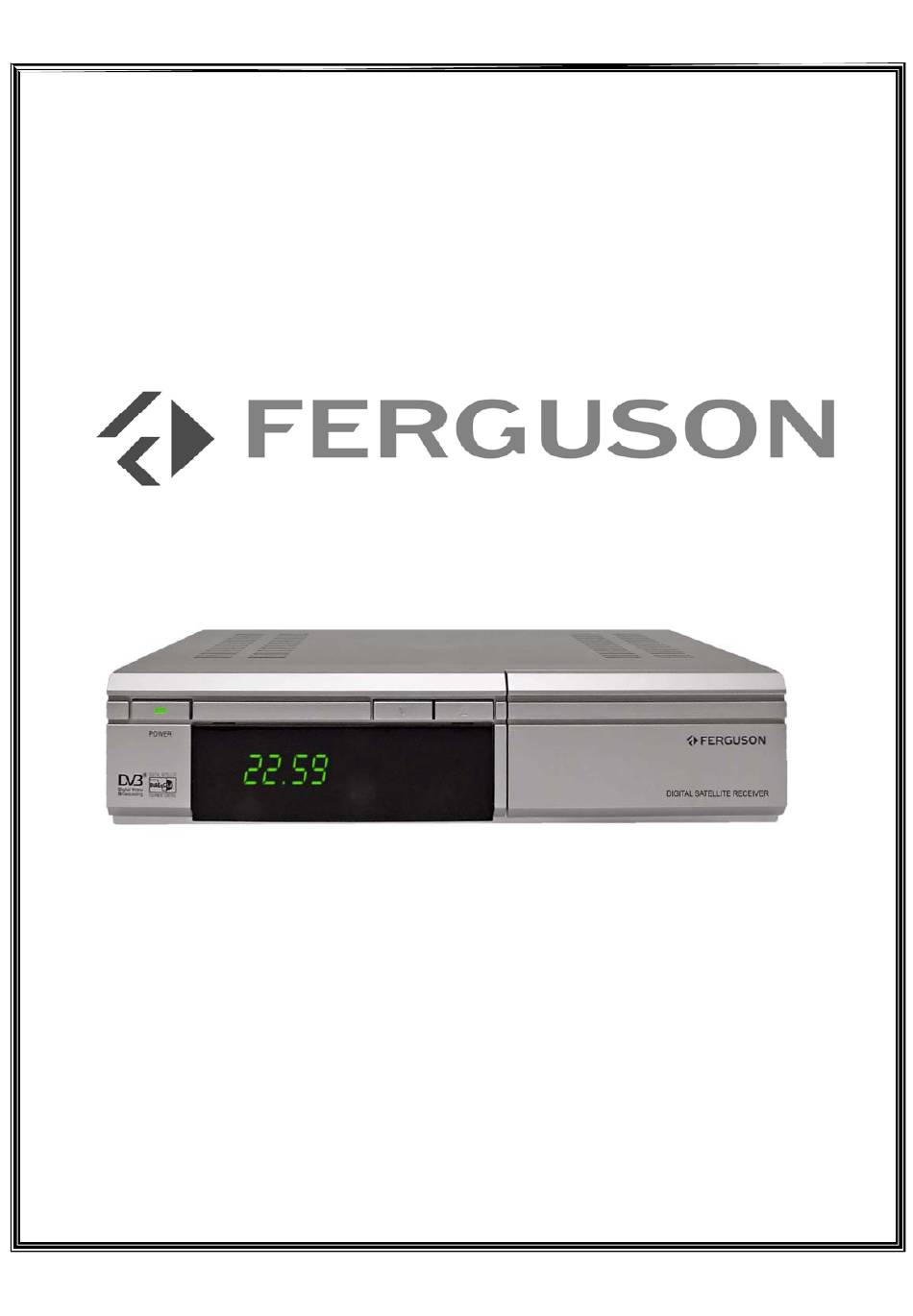

- Seite 1 BENUTZER HANDBUCH Digital Satellit Receiver AF6318CR / AF7318UCI Zusatz zum Orginalhandbuch Bildschirmabbildungen können je nach Software und Bildschirmhintergrund abweichen...
-
Seite 3: Inhaltsverzeichnis
Wichtige Sicherheitsanweisungen 1. Bevor Sie beginnen 1.1. Haupteigenschaften 1.2. Zubehör 2. Bedienung und Funktion 2.1. Frontblende 2.2. Geräterückseite 2.3. Fernbedienung 3. Verbindungen und Anschlüsse 3.1. Anschluss zu TV und VCR 3.2. Verbindung zur Antenne 4. Hauptmenü und Einstellungen 4.1. Installationshilfe 4.2. -
Seite 4: Wichtige Sicherheitsvorschriften
Wichtige Sicherheitsvorschriften 1. Lesen Sie diese Anweisungen vollständig. 2. Halten Sie diese Anweisungen ein. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. 6. Säubern Sie das Gerät nur mit einem leicht feuchten Tuch. Zuvor ziehen Sie bitte den Netzstecker. - Seite 5 Dieses Symbol verweist auf eine "gefährliche Spannung" innerhalb des Produkts, welche einen elektrischen Schlag oder Verletzungen verursachen kann. Dieses Symbol verweist auf wichtige Anweisungen, die das Produkt begleiten, beispielsweise Wartungsinstruktionen. Dieses Symbol verweist auf wichtige Anweisungen, die das Produkt begleiten, beispielsweise Wartungsinstruktionen. Haftung Wir sind nicht haftbar oder verantwortlich für Verluste oder Schäden, die tatsächlich oder angeblich direkt oder indirekt durch die von uns vertrieben oder gelieferten Geräte oder Softwareprogramme verursacht...
-
Seite 6: Bevor Sie Beginnen
Bevor Sie beginnen Modell AF 6318 CR – 1 Card Reader AF 7318 UCI – 2 CI Slots + 1 Card Reader 1. 1 Haupteigenschaften • Einfache Graphik MENÜ Oberfläche • RS-232C Anschluss zum Softwareupdate • Unterstützt DiSEqC 1.2 Motoranschluss und USALS •... -
Seite 7: Bedienung Und Funktion
Bedienung und Funktion 1. 1 Frontblende 1. An/Aus 2. Anzeige 4. Auf / Ab Tasten 3. Infrarot Empfänger 1. Einschalt-Taste Schaltet den Receiver ein oder aus. 2. Anzeige (4/7) Die vierstellige Digitalanzeige zeigt Ihnen Programminformationen an. Im ausgeschalteten Modus zeigt die siebenstellige Segmentanzeige die lokale Uhrzeit an. 3. -
Seite 8: Geräterückseite
2.2 Geräterückseite 1. LNB IN (13/18V 500mA MAX) Anschluss für das Koaxialkabel vom LNB oder Multischalter. 2. LNB OUT Anschlussmöglichkeit für weitere Receiver. 3. SCART TV, VCR Anschluss für den Fernseher (TV) und Videorecorder (VCR) mittels Scartkabel. 4. AUDIO Diese beiden Anschlüsse übertragen das Audiosignal in Stereo. 5. -
Seite 9: Fernbedienung
2. 3 Fernbedienung Sie können damit den Receiver einschalten, das Menü bedienen und eine Vielfalt von Tastenfunktionen benützen. 1. STANDBY Schaltet den Receiver An/Aus 2. MUTE Schaltet den Audio-Ausgang stumm. 3. LINKS/RECHTS Durch drücken der linken/rechten Taste während Sie ein Programm anschauen, können Sie die Lautstärke ändern. - Seite 10 11. CH / CH Wählt die Kanäle vor und zurück. 12. PAGE Blättert eine Seite in der Programm-Liste vor/zurück. 13. Vol / Vol Stellt die Lautstärke ein (lauter/leiser). 14. INFO Zeigt Ihnen zahlreiche Programminformationen des laufenden und zukünftigen Programmen an. Drücken Sie nun die INFO-Taste, erscheint die Programminfobox permanent (Dauereinblendung).
-
Seite 11: Verbindungen Und Anschlüsse
Verbindungen und Anschlüsse Den Receiver in einer horizontalen Position aufstellen. Stellen Sie keine schweren Sachen, wie einen Fernseher oder ähnliches auf den Receiver. Den Receiver nicht an folgenden Plätzen aufstellen: vibrierende Unterlagen, direkte Sonneneinstrahlung, Fußböden, unbelüftete Plätze, zu hohe oder zu niedrige Temperaturen, feuchte Räume. -
Seite 12: Receiver Mit Tv Und Vcr Mittels Scartkabel
Receiver mit TV und VCR mittels Scartkabel 1. Die TV-Hausantenne an den RF-IN verbinden. 2. Vom RF-IN des VCR zum RF-OUT des Receivers. 3. Verbinden Sie nun den RF-OUT des VCR zum RF-IN des TV. 4. Die Video und Audio CINCH-Kabel des Receivers mit dem TV verbinden. 5. -
Seite 13: Verbindung Zur Antenne
3. 2 Verbindung zur Antenne Antenne Die Satellitenschüssel mit LNB IN verbinden. 2 feste Antennen mit DiSEqC-Schalter Den Ausgang des DiSEqC-Schalters verbinden Sie mit dem Receiver, nachdem beide Antennen in den DiSEqC-Schalter führen. HotBIRD ASTRA1 Dolby Digital (S/PDIF) Wenn Sie Programme mit Dolby Digital Ton anschauen, Fernseher oder Verstärker in den Genuss der höheren Verbinden Sie nun mit einem Coaxial RCA Kabel S/PDIF-Eingang des externen Dolby Digital Gerätes. -
Seite 14: Einstellungen
Einstellungen 4. 1 Installationshilfe Schalten Sie zuerst Ihren Fernseher und anschließend den Receiver ein. Drücken Die die MENÜ Taste und stellen Sie die wichtigsten Systemparameter ein. Folgen Sie hierzu einfach den nachfolgenden Installationsschritten. Hersteller Passwort ist: 0 0 0 0 (null, null, nulll, null) !!! 1. - Seite 15 3. Satelliten auswählen Wählen Sie Ihren bevorzugten Satelliten durch drücken der OK-Taste. Wenn Sie keinen Satelliten auswählen, drücken Sie die OK-Taste nochmals. Wenn Sie zum nächsten Schritt wollen, drücken Sie die EXIT-Taste. 4. Antennen Einstellung Wenn der Cursor auf Satellit steht, können Sie einen Satelliten durch drücken der OK-Taste, auswählen.
- Seite 16 6. Zeiteinstellung Stellen Sie hier Ihre Ortszeit ein. Was bedeuten diese Symbole? 1. Kanalsuche 2. Editieren der Kanäle 3. Einstellungen 4. Werkzeuge und Systeminformationen 5. Common Interface (CI-Module...
-
Seite 17: Grundeinstellung
4.2 Grundeinstellungen 1. Programmsuche Um den Receiver richtig zu installieren, müssen Sie vollständige Eingabe der Daten können Sie Fernsehen Während der gesamten Installation werden am unteren 1. Schalten Sie Ihren Fernseher und den Receiver ein. 2. Drücken Sie die MENÜ-Taste um in das Untermenü später verschiedene Suchläufe starten. - Seite 18 A. DiSEqC 1.2 Motor Wählen Sie hier die gewünschten Einstellungen für den Motor aus. B. Limiteinstellungen beim DiSEqC 1.2. Motor Um Fehlfunktionen des Motors zu verhindern, können Sie den Radius des Motors in Ost- und Westrichtung begrenzen.
-
Seite 19: Manuelle Suche
1.2 Manuelle Suche Nach der Antenneneinstellung, hilft Ihnen dieses Menü beim Finden von neuen Programmen. Hierfür geben Sie die entsprechenden Parameter für Frequenz, Symbolrate, Polarisation und FEC ein. Unter dem Menü Satellit wählen Sie einen Satelliten aus und bestätigen mit der OK-Taste. -
Seite 20: Änderungen
4.3 Änderungen Nach Fertigstellen der Grundeinstellungen gelangen Sie zum Änderungsmenü. 1. Kanäle ändern Ändern Sie Ihre Kanaleinstellungen durch Hinzufügen, Sperren, Löschen oder Verschieben. 2. Satelliten ändern Ändern die einen Satelliten durch Namensänderung, Hinzufügen oder Löschen. -
Seite 21: Einstellungen
3. Transponderänderungen Ändern Sie einen Transponder durch Ändern, Hinzufügen oder Löschen. 4.4 Einstellungen Hier legen Sie die Haupteinstellung des Receivers fest, wie Sprache, OSD, Ausgangsbelegungen, Uhrzeit und Modulator fest. 1. Spracheinstellung Wählen Sie hier die Sprache für das Menü, Audio und den Untertitel aus. Hierzu drücken Sie unter "Spracheinstellungen"... - Seite 22 2. OSD Einstellungen Hier haben Sie die Möglichkeit Einstellungen an der Infobar vorzunehmen, wie Ausblendzeit, Musik Effekte, Hintergrundbilder, Transparenz oder Werkseinstellungen aktivieren. A. Infobar Ausblendezeit -Tasten. 1. Wählen Sie OSD Einstellungen mit den 2. Wählen Sie die gewünschte Zeit mit den -Tasten.
- Seite 23 Bildschirmeinstellungen Wir werden Ihnen die verschiedenen Gestaltungsmöglichkeiten der Bildschirmeinstellungen aufgezeigt. Diese Einstellungen sind mir dann interessant, wenn Sie den Receiver an einem 16:9 Fernseher benutzen. Da nicht alle Filme im 16:9 Format ausgestrahlt werden, wird das 4:3 Format zwangsweise angepasst. Sie können hier zwischen Briefkastenformat und Zoomeinstellungen unterscheiden.
- Seite 24 4. Zeit Einstellung Hier können Sie die lokale Zeit, Weckzeit und Schlafzeit einstellen. A. Lokale Uhrzeit 1. Wählen Sie die -Taste um die "lokale Uhrzeit" auszuwählen. 2. Geben Sie die aktuelle Uhrzeit über die Nummerntasten ein. B. Einschalttimer 1. Wählen Sie die -Taste um den "Einschalttimer"...
-
Seite 25: Werkzeuge
4.5 Werkzeuge Dieses Menü hilft Ihnen Informationen über die Smart-Card und den Empfang zu erfahren. 1. MMI Card Info (ab neuester Software) Zeigt Ihnen den Status der verwendeten Smart Card (z.B. ORF-Karte) an. 2. Signalstärke Zeigt Ihnen die Signalstärke und die Empfangsqualität an. -
Seite 26: Wichtige Tasten
4.6 Wichtige Tasten Hier erfahren Sie mehr über die Tasten, die Sie während des laufenden Fernseh- oder Radioprogrammes nutzen können. 1. "INFO"-Taste Wählen Sie einen Kanal durch drücken der Tasten CH+ / CH- oder -Tasten, so wird Ihnen für einige Sekunden das Programminformationsfenster angezeigt. Sie können die Zeitspanne hierfür frei bestimmen (siehe Seite 21). - Seite 27 Achtung: Möchten Sie eine neue Gruppenliste anlegen, so gehen Sie zuerst auf Programm ändern mit der MENÜ- -Taste und drücken Sie nun auf die Rote-Taste um eine neue Gruppenliste anzulegen. 5. Audio Informationen Drücken Sie die Audio-Taste auf der Fernbedienung, so können Sie zwischen verschiedenen Audio-Tonspuren wechseln.
-
Seite 28: Teletext
4.7 Teletext Durch drücken der TEXT-Taste öffnet sich die Videotextseite. Durch drücken der Nummerntasten auf der Fernbedienung gelangen Sie zu den entsprechenden Seiten. Beachten Sie, dass dieser Service nicht von al en Programmanbietern angeboten wird. Zusätzlich können Sie mit diesen ▲ M -Tasten vor und zurück blättern. Drücken Sie die EXIT oder TEXT-Taste um diesen Modus zu verlassen. -
Seite 29: Zusätzliche Informationen
Zusätzliche Informationen A.1 Fehlersuche Es kann viele Gründe geben, warum der Receiver nicht richtig funktioniert. Abhilfe schaffen Sie sich mit den unten aufgelisteten Hilfeschritten. Wenn der Receiver nach dieser Kontrolle noch immer nicht läuft, kontaktieren Sie bitte Ihren Händler. Öffnen Sie keinesfalls den Receiver, Sie würden nicht nur die Garantie verlieren, sondern können auch einen elektrischen Schlag auslösen. - Seite 30 DVB Receiver zum Empfang von unverschlüsselten digitalen TV- und Radioprogrammen • 3900 Programme für TV / Radio • Bedienerfreundliches OSD Bildschirmmenü ( mehrsprachig ) • Zusätzliche Programmanzeige am Receiver, 4stelliges Display • Elektronischer Programmführer (EPG) - Anzeige der aktuellen und der nachfolgenden Sendung •...
- Seite 31 •...
