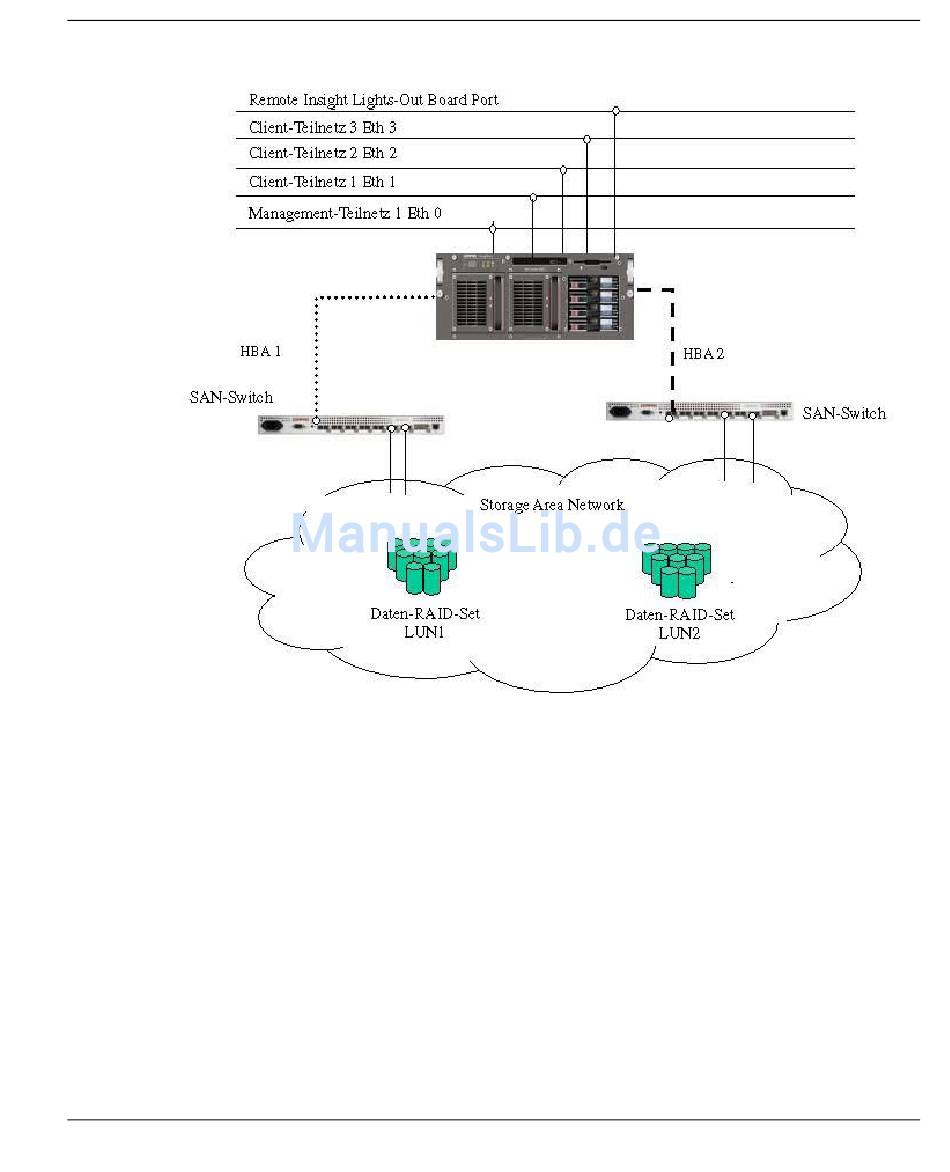

Abbildung 1-3. Einsatz des NAS E7000 als Einzelgerät
Einsatz des NAS E7000 als Cluster
Bei einem Einsatz als Cluster werden die Netzwerkverbindungen in drei Kategorien
eingeteilt: Cluster-Wartungssegmente, Client-Datensegmente und
Managementsegmente. Die Standardkonfiguration bei Lieferung des Geräts enthält
eine NIC-Karte mit vier Ports, die einen Port für die Cluster-Wartung, einen Port für
das Management und zwei Ports für die Client-Daten zur Verfügung stellt. Ein
zusätzlicher Management-Port für Remote-Konsole und Diagnose steht über das
RILOE-Board zur Verfügung. Compaq empfiehlt, diese Verbindung an einem von
der Unternehmensinfrastruktur getrennten Management-LAN anzuschließen.
Compaq StorageWorks NAS Executor E7000 Kurzanleitung
Übersicht zum Produkt
1-7
