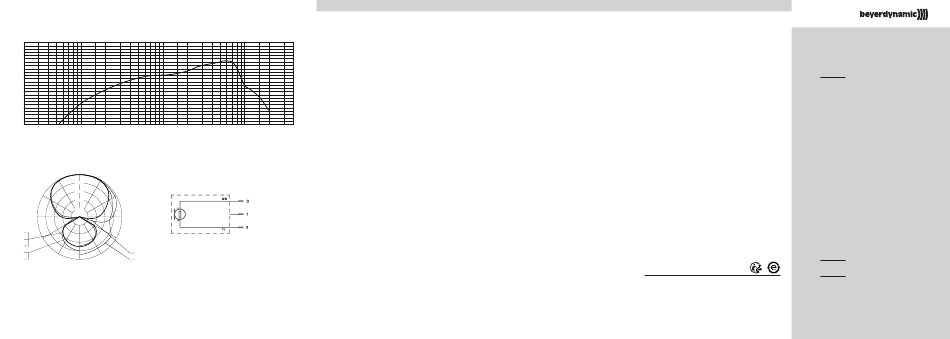

Frequenzkurve • Frequency Response Curve • Courbe de fréquence
± 2.5 dB
TG I52
+20
+10
--
0 dB
-10
-20
-30
20
50
100
200
500
1k
2k
Schaltbild • Wiring Diagram • Diagramme de câblage
Richtdiagramm • Polar Pattern • Directivité
0°
Polarität: Ein positiver Schalldruck erzeugt eine positive Spannung am roten
330°
30°
Kabel (Anschl. 2).
Positive pressure produces positive voltage on red lead (pin 2).
-5dB
Une pression positive produit un voltage positif sur le câble rouge (2).
-10dB
300°
60°
-15dB
-20dB
270°
90°
125 Hz
250 Hz
120°
240°
ws = weiß / white / blanc
500 Hz
rt = rot / red / rouge
1000 Hz
4000 Hz
210°
150°
2000 Hz
8000 Hz
180°
TG I52 deutsch
Technische Daten
Wandlerprinzip . . . . . . . . . . . . . . . . Dynamisch
0 dB = 1.3 mV/Pa
Arbeitsprinzip . . . . . . . . . . . . . . . . . Druckgradientenempfänger
Richtcharakteristik . . . . . . . . . . . . . Hyperniere
Übertragungsbereich:
Nahfeld . . . . . . . . . . . . . . . . . . . 40 - 12.000 Hz
Fernfeld (Entfernung 1 m) . . . . . . 190 - 12.000 Hz
Dämpfung bei 110° (1 kHz) . . . . . . . > 22 dB
Feldleerlaufübertragungsfaktor . . . . . 1,3 mV/Pa (-58 dBV) ±2,5 dB
Nennimpedanz . . . . . . . . . . . . . . . . 200 Ω
Nennabschlussimpedanz . . . . . . . . . ≥ 1 kΩ
Anschluss . . . . . . . . . . . . . . . . . . . XLR, 3-pol., male
Gewicht . . . . . . . . . . . . . . . . . . . . . 62 g
5k
10k
20k
Hz
TG I52 english
Technical Specifications
Spécifications techniques
Transducer type . . . . . . . . . . . . . . . Dynamic
Type de transducteur . . . . . . . . . . . Dynamique
Operating principle . . . . . . . . . . . . . Pressure gradient
Principe de fonctionnement. . . . . . . Gradient de pression
Polar pattern . . . . . . . . . . . . . . . . . Hypercardioid
Directivité . . . . . . . . . . . . . . . . . . . Hypercardioïde
Frequency response:
Bande passante:
Close miking . . . . . . . . . . . . . . . . 40 - 12.000 Hz
à proximité . . . . . . . . . . . . . . . . . 40 à 12 000 Hz
Distant miking (measured at 1 m). . . 190 - 12.000 Hz
à distance (distance 1 m) . . . . . . 190 à 12 000 Hz
Attenuation at 110° (1 kHz) . . . . . . > 22 dB
Attenuation à 110° (1 kHz) . . . . . . . > 22 dB
Open circuit voltage . . . . . . . . . . . . . . 1.3 mV/Pa (-58 dBV) ±2.5 dB
Efficacité en champs libre . . . . . . . . . 1,3 mV/Pa (-58 dBV) ±2,5 dB
Nominal impedance . . . . . . . . . . . . 200 Ω
Impédance nominale. . . . . . . . . . . . 200 Ω
Load impedance . . . . . . . . . . . . . . . ≥ 1 kΩ
Impédance de charge nom. . . . . . . . ≥ 1 kΩ
Connection. . . . . . . . . . . . . . . . . . . XLR, 3-pin, male
Connecteur. . . . . . . . . . . . . . . . . . . XLR, 3 broches, mâle
Weight . . . . . . . . . . . . . . . . . . . . . . 62 g
Poids . . . . . . . . . . . . . . . . . . . . . . . 62 g
www.beyerdynamic.com
beyerdynamic GmbH & Co. KG . Theresienstraße 8 . 74072 Heilbronn . Germany .
Tel. +49 7131 617-0 . Fax +49 7131 617-204 . info@beyerdynamic.de
Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com
Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
For further distributors worldwide, please go to www.beyerdynamic.com
Non-contractual illustrations. Subject to change without notice.
DE-EN-FR 3 / TG I52 / 624.918 (04.18)
TG I52 français
TG I52
DYNAMISCHES MIKROFON
DYNAMIC MICROPHONE
MICROPHONE DYNAMIQUE
Produktinformation
Product Information
Informations de produit
