Rotek GAVR-8AH Technisches Datenblatt

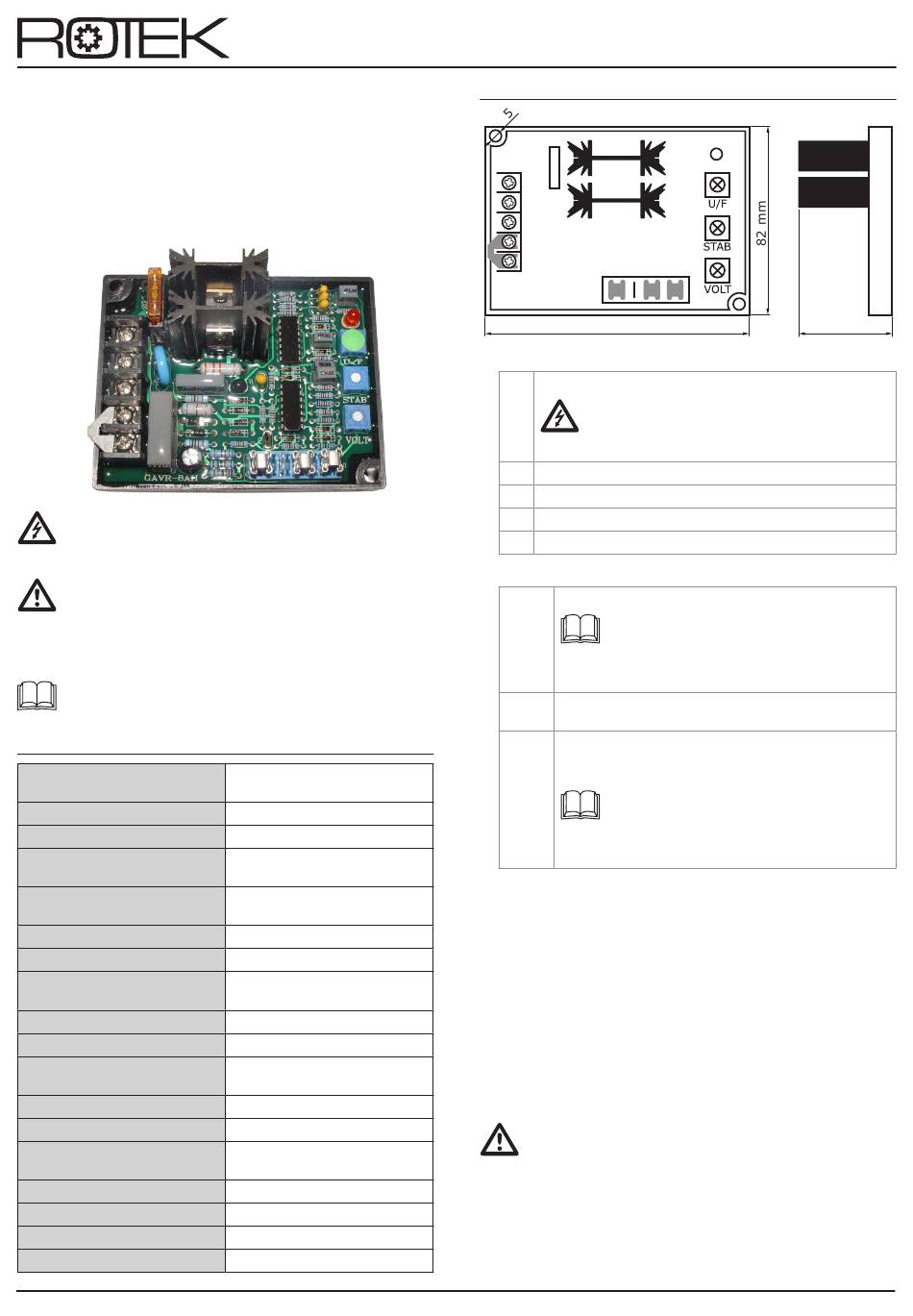

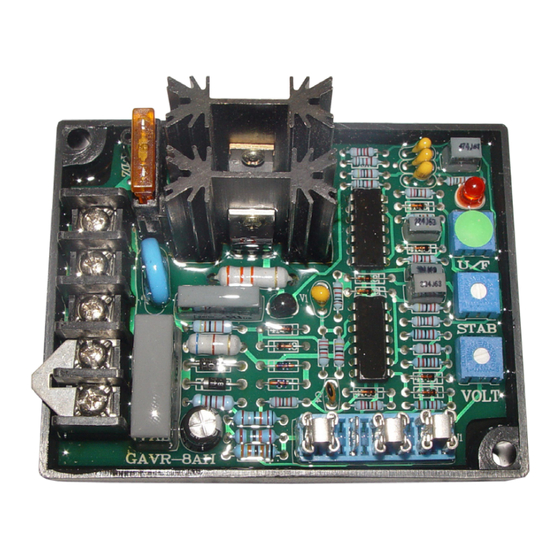

Die GAVR-8AH sind universell einsetzbare elektronische Span-
nungsregler. Sie gewährleisten unter statischen Bedingungen
eine Regelgenauigkeit der Ausgangsspannung von ≤±1%, bei
Drehzahl- oder Leistungsänderung eine Genauigkeit von -15%
bis +20%. Die integrierten Potentiometer ermöglichen die An-
passung an unterschiedliche Betriebsbedingungen. Des weite-
ren ist die AVR mit Stabilitätsregelkreisen ausgestattet um die
Ausregelgenauigkeit einzustellen. Die integrierte Schutzschal-
tung gestattet einen Leerlaufbetrieb der Antriebsmaschine un-
ter der Nenndrehzahl.
Die Schutzschaltung der elektronischen Spannungsrege-
lung entbindet den Monteur nicht von der Pflicht, geeig-
nete Schutzmaßnahmen gegen unerlaubte Betriebsbe-
dingungen des Generators vorzusehen.
Es ist nicht gestattet den Generator bei Lastbetrieb mit
Unterfrequenz (Drehzahl) zu betreiben. Dies würde die
Erregereinrichtung der AVR überlasten.
Eine externe Spannungsregelung von ±7% der Nennspannung
ist über einen externen Regelwiderstand 1kΩ/1W, welcher an
Pin 1/2 angeschlossen wird, möglich.
Der Spannungsregler ist mit einem Funkentstörfilter aus-
gestattet, welcher die Störspannungen des Generators,
entsprechend reduziert.
1. Technische Daten
genauigkeit der
Spannungsregelung
für Nennspannung
Spannungsversorgung
Max. Erregerspannung
Max. Erregerstrom
Widerstandsbereich
Startremanenzspannung
Ext. Spannungsregelung
Startrampe
Temperaturdrift
Frequenzknie
(Werkseinstellung)
Leistungsaufnahme
Absicherung
umgebungstemperatur
Luftfeuchtigkeit
Vibrationsfestigkeit
Abmessungen (BxTxH)
gewicht
Seite 1 von 2
Statisch ≤ ±1%
Dynamisch -15% ~ +20%
115/230/400V~ (2 adrig)
100 - 260V~ (2 adrig)
90 VDC
(bei 240V~ Eingang)
kont. 3A
max. 5A (für 10 Sek.)
15 - 100 Ω
> 5V~
±7%
über 1kΩ/1W Potentiometer
2 Sek.
0,03% / °C Umgebung
bei 50Hz Modus: 45 Hz
bei 60Hz Modus: 55 Hz
max. 8W
5 A
im Betrieb: -40 bis +65°C
Lagerung: -40 bis +85°C
< 95%
max. 3G bei 100 - 2kHz
107 x 82 x 50 mm
207 g
ELEkTroNISCHEr SpANNuNgSrEgLEr gAVr-8AH
2. Installation
F
1
F+
F-
T
N
H
107 mm
klemmleiste (für ringkabelschuhe Ø 4,3mm):
F+ Erregerfeld Plus
ACHTUNG F+ liegt auf Nulleiter Potential - d.h.
der Erregerstromkreis ist nicht Potentialfrei!
Bei Bedarf GAVR über Trenntransformator be-
schalten!
F- Erregerfeld Minus
T
Phase - Versorgung
N
Nullleiter
H
Meßspannung (bezogen auf T = Versorgung)
Steckbrückenbelegung:
pin Gebrückt
1-2
Wahlweise
1kΩ/1W
der Ausgangsspannung angeschlossen wer-
den. Maximale Leitungslänge 10m. Regel-
bereich ±7% der Nennspannung.
pin 50 Hz Systeme ... gebrückt
3-4
60 Hz Systeme ... offen
pin
115V Meß-/Sollspannung ... Pin 5-6 gebrückt
5-6-7 230V Meß-/Sollspannung ... Pin 6-7 gebrückt
400V Meß-/Sollspannung ... Pin 5-6-7 offen
Der Controller versucht das Erregerfeld so
auszuregeln, dass zwischen H und T die ein-
gestellte Sollspannung auftritt (dies muss
nicht zwingend die Generatornennspannung
sein).
Inbetriebnahmehinweise:
● Drehen Sie vor Inbetriebnahme den Regler VOLT vollstän-
dig gegen den Uhrzeigersinn auf minimale Ausgangsspan-
nung.
● Sollte auf Pin 1/2 ein externer Regelwiderstand angebracht
sein, bringen Sie diesen in Mittelstellung.
● Drehen Sie den Regler STAB auf Mittelstellung.
● Beachten Sie, dass bei 400V Nennspannung und offener
Brücke an N-H die Steckbrücke Pin 5-6-7 offen sein muss!
● Starten Sie die Antriebsmaschine und messen Sie nach
Erreichen der Nenndrehzahl die Ausgangsspannung ohne
Last.
● Drehen Sie den Regler VOLT solange bis die gewünschte
Nennspannung erreicht wurde.
ACHTUNG - die KFZ-Stecksicherung dient nur zum Schutz
gegen Übererregung im Falle eines Versagens des Halb-
leiters. Die Sicherung dient nicht zum Schutz des GAVR
Reglers. Es muss bei der jeweiligen Installation sicher-
gestellt werden, das der maximale Erregerstrom nicht
überschritten wird.
© rotek Handels gmbH 2009, http://www.rotek.at
TECHNISCHES DATENBLATT
LOW
SPEED
LED
7 6 5 4 3 2 1
kann zwischen
Regelwiderstand für Feinjustage
50 mm
Pin1-2 ein
