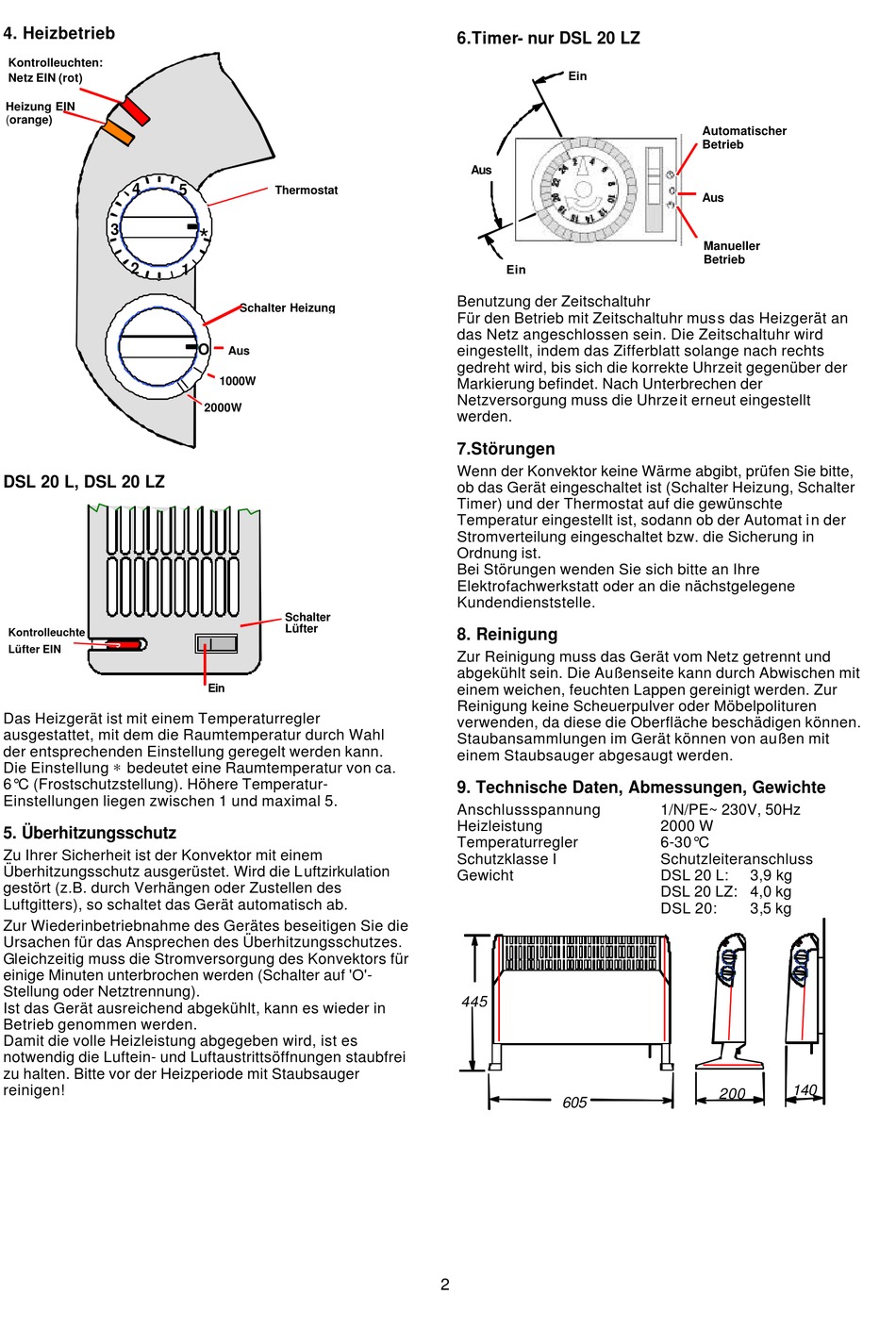

4. Heizbetrieb
Kontrolleuchten:
Netz EIN (rot)
Heizung EIN
(orange)
4
3
2
DSL 20 L, DSL 20 LZ
Kontrolleuchte
Lüfter EIN
Das Heizgerät ist mit einem Temperaturregler
ausgestattet, mit dem die Raumtemperatur durch Wahl
der entsprechenden Einstellung geregelt werden kann.
∗
Die Einstellung
bedeutet eine Raumtemperatur von ca.
6°C (Frostschutzstellung). Höhere Temperatur-
Einstellungen liegen zwischen 1 und maximal 5.
5. Überhitzungsschutz
Zu Ihrer Sicherheit ist der Konvektor mit einem
Überhitzungsschutz ausgerüstet. Wird die Luftzirkulation
gestört (z.B. durch Verhängen oder Zustellen des
Luftgitters), so schaltet das Gerät automatisch ab.
Zur Wiederinbetriebnahme des Gerätes beseitigen Sie die
Ursachen für das Ansprechen des Überhitzungsschutzes.
Gleichzeitig muss die Stromversorgung des Konvektors für
einige Minuten unterbrochen werden (Schalter auf 'O'-
Stellung oder Netztrennung).
Ist das Gerät ausreichend abgekühlt, kann es wieder in
Betrieb genommen werden.
Damit die volle Heizleistung abgegeben wird, ist es
notwendig die Luftein- und Luftaustrittsöffnungen staubfrei
zu halten. Bitte vor der Heizperiode mit Staubsauger
reinigen!
5
Thermostat
*
1
Schalter Heizung
O
Aus
1000W
2000W
Schalter
Lüfter
Ein
6.Timer- nur DSL 20 LZ
Ein
Aus
Ein
Benutzung der Zeitschaltuhr
Für den Betrieb mit Zeitschaltuhr mus s das Heizgerät an
das Netz angeschlossen sein. Die Zeitschaltuhr wird
eingestellt, indem das Zifferblatt solange nach rechts
gedreht wird, bis sich die korrekte Uhrzeit gegenüber der
Markierung befindet. Nach Unterbrechen der
Netzversorgung muss die Uhrzeit erneut eingestellt
werden.
7.Störungen
Wenn der Konvektor keine Wärme abgibt, prüfen Sie bitte,
ob das Gerät eingeschaltet ist (Schalter Heizung, Schalter
Timer) und der Thermostat auf die gewünschte
Temperatur eingestellt ist, sodann ob der Automat i n der
Stromverteilung eingeschaltet bzw. die Sicherung in
Ordnung ist.
Bei Störungen wenden Sie sich bitte an Ihre
Elektrofachwerkstatt oder an die nächstgelegene
Kundendienststelle.
8. Reinigung
Zur Reinigung muss das Gerät vom Netz getrennt und
abgekühlt sein. Die Außenseite kann durch Abwischen mit
einem weichen, feuchten Lappen gereinigt werden. Zur
Reinigung keine Scheuerpulver oder Möbelpolituren
verwenden, da diese die Oberfläche beschädigen können.
Staubansammlungen im Gerät können von außen mit
einem Staubsauger abgesaugt werden.
9. Technische Daten, Abmessungen, Gewichte
Anschlussspannung
Heizleistung
Temperaturregler
Schutzklasse I
Gewicht
445
605
2
Automatischer
Betrieb
Aus
Manueller
Betrieb
1/N/PE~ 230V, 50Hz
2000 W
6-30°C
Schutzleiteranschluss
DSL 20 L:
3,9 kg
DSL 20 LZ: 4,0 kg
DSL 20:
3,5 kg
140
200
