PROTOTHERM DSL 20 Montage- Und Gebrauchsanweisung

D
PROTOTHERM
Montage- und Gebrauchsanweisung
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie die
Anweisung sorgfältig auf und geben Sie diese
gegebenenfalls an Nachbesitzer weiter.
- Das Gerät darf nur zur Raumlufterwärmung innerhalb
geschlossener Räume verwendet werden.
- Reparaturen und Eingriffe in das Gerät dürfen nur von
einem Fachmann ausgeführt werden.
- Im Fehlerfall Gerät vom Netz trennen. Gerätestecker
ziehen oder Sicherung ausschalten.
− Heizgerät nicht abdecken, Brandgefahr!
− Vorsicht! Außenflächen werden bei Betrieb heiß.
- Heizgerät nicht ohne Aufsicht betreiben, wenn
Kleinkinder in der Nähe sind.
− Es dürfen keine Gegenstände in die Öffnungen der
Geräte eingeführt werden.
− Das Gerät ist so aufzustellen oder zu installieren, dass
die Bedienelemente nicht von einer sich in der
Badewanne oder unter der Dusche befindlichen
Person berührt werden können.
− In Räumen, in denen feuergefährliche Stoffe verwendet
werden (z.B. Lösungsmittel etc.), darf das Heizgerät
nicht betrieben werden.
- Die Anschlussleitung darf nicht über das heiße Gerät
gelegt werden.
2. Montage, Installation, Mindestabstände
Das Heizgerät kann freistehend oder wandmontiert
verwendet werden. Die Mindestabstände müssen
eingehalten werden. Das Heizgerät darf nicht unmittelbar
unterhalb einer Wandsteckdose aufgestellt werden.
Der Stecker muss nach der Montage zugänglich sein.
Heizgerät nur in senkrechter Stellung, wie im Bild
dargestellt, betreiben.
Der Gebrauch auf langflorigen Teppichen ist nicht
gestattet.
Vorsicht beim Aufstellen vor brennbaren Gegenständen!

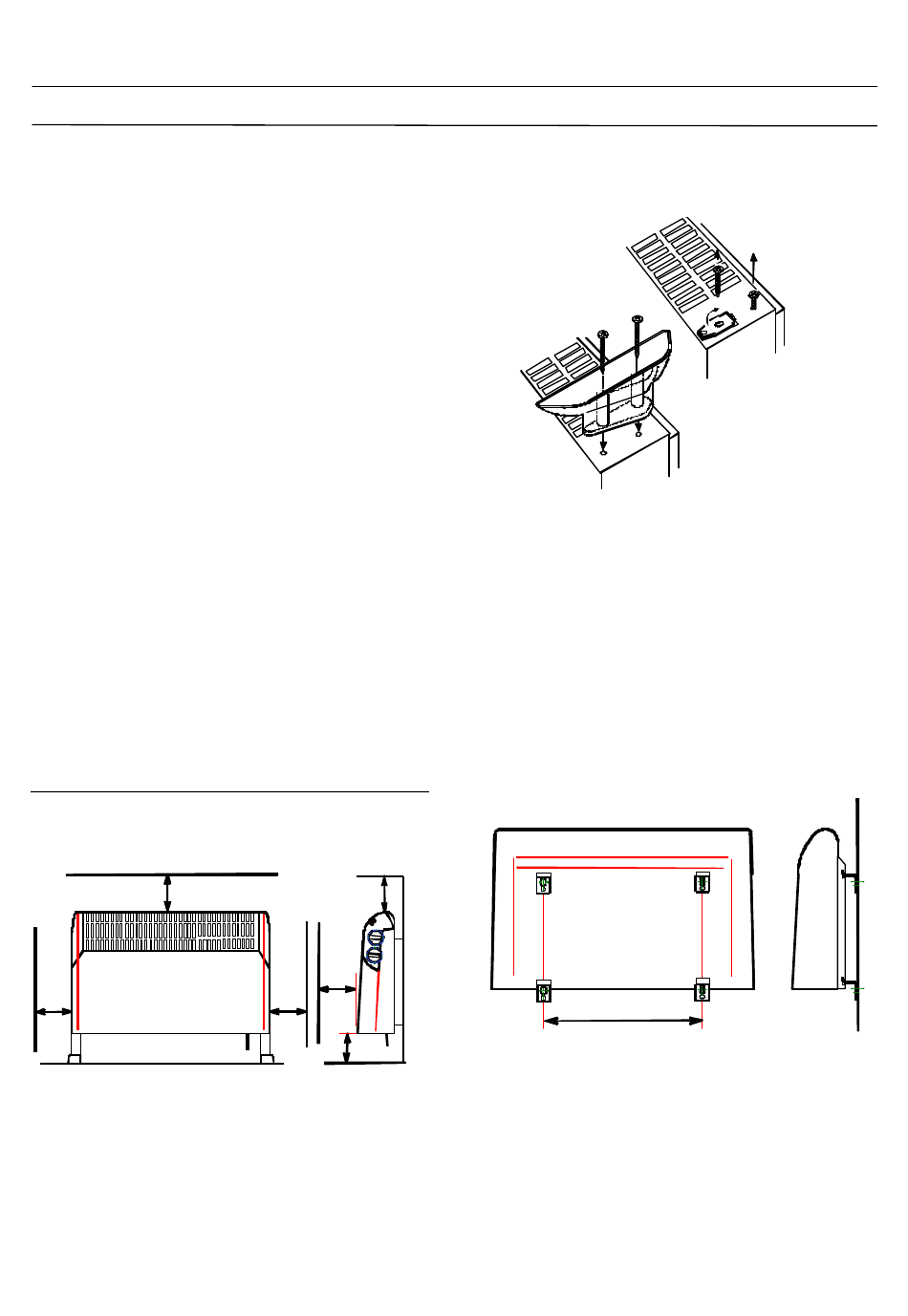

Mindestabstände A
mm 300
A
B
B C
230 200
A
250
Min.
B
C
DSL 20, 20 L, 20 LZ Standkonvektor
Montage der Standfüße
Die beiden Befestigungsschrauben für die Standfüße
befinden sich auf der Geräteunterseite.
Befestigungsschrauben und Wandhalter lösen.
B
Standfüße befestigen.
Keinesfalls darf das Heizgerät ohne die mitgelieferten
Füße aufgestellt werden.
Wandmontage
WICHTIG- Die beiliegenden Wandhalter müssen
verwendet werden.
- Obere Wandhalter an der Wand befestigen.
- Heizgerät in die oberen Wandhalter einsetzen.
- Die beiden unteren Wandhalter in die
Rückwandschlitze
einführen.
- Waagrechte Position überprüfen und Bohrungen für die
unteren Wandhalter anzeichnen.
- Heizgerät abnehmen, Wand bohren und dübeln.
- Heizgerät erneut in die oberen Wandhalter einsetzen und
die unteren Wandhalter an der Wand festschrauben.
3. Elektrischer Anschluss
Das Heizgerät wird steckerfertig geliefert.
Bei Beschädigung der Netzanschlussleitung dieses
Gerätes, darf diese nur durch eine vom Hersteller
benannte Fachwerkstatt (z.B. durch unseren
Kundendienst) ersetzt werden, weil Spezialwerkzeug
erforderlich ist.
1
453321.66.29 06/01/B
A
Wandhalter entfernen
360
