ACTAIR 1.5 bis 50 - - WARTUNG
ACTAIR 1,5
Ref. 8516.8001- -90
ACTAIR 3
Ref. 8516.8003- -90
ACTAIR 6
Ref. 8516.8006- -90
ACTAIR 12
Ref. 8516.8012- -90
ACTAIR 25
Ref. 8519.8025- -90
ACTAIR 50
Ref. 8519.8050- -90
KSB ist nach ISO 9001 zertifiziert.
EINBAU
WARTUNG
42 057 218
Werbung
Verwandte Anleitungen für KSB ACTAIR 1,5
Inhaltszusammenfassung für KSB ACTAIR 1,5

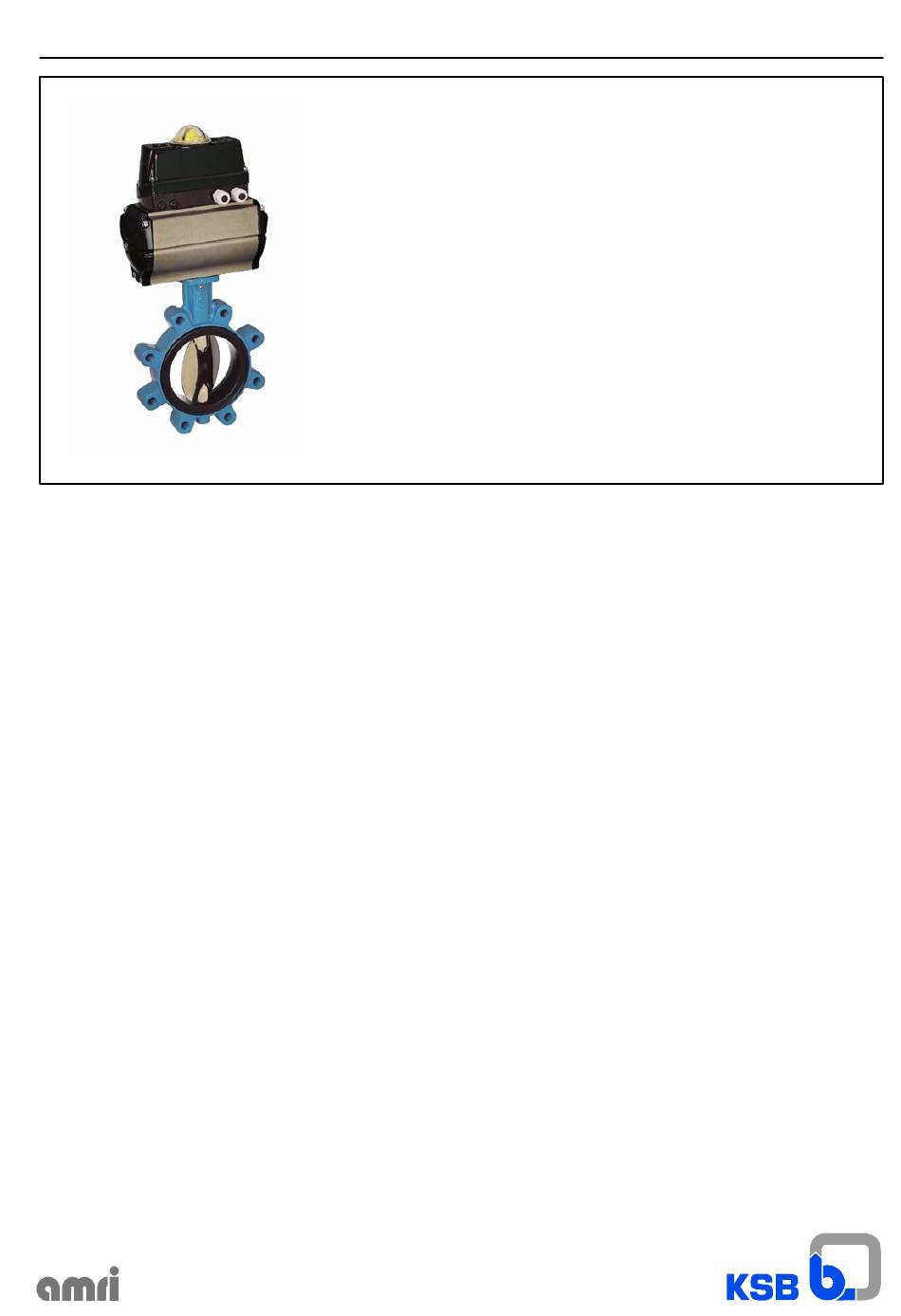

- Seite 1 Referenzblätter Kits ACTAIR 1,5 Ref. 8516.8001- -90 ACTAIR 3 Ref. 8516.8003- -90 ACTAIR 6 Ref. 8516.8006- -90 ACTAIR 12 Ref. 8516.8012- -90 ACTAIR 25 Ref. 8519.8025- -90 ACTAIR 50 Ref. 8519.8050- -90 42 057 218 KSB ist nach ISO 9001 zertifiziert.
- Seite 2 ACTAIR 1.5 bis 50 - - WARTUNG Dieses Dokument unterstützt Sie bei dem Einbau, der Wartung und der Behebung von Betriebsstörungen von pneumatischen Stellantrieben der Baureihe ACTAIR 1,5 bis 50. Referenzblätter der Kits siehe am Ende der Wartungsanleitung. 55.2 914.1 970.1...
-
Seite 3: Einbau
ACTAIR 1.5 bis 50 - - WARTUNG EMPFOHLENE WERKZEUGE (nicht im Lieferumfang enthalten) -- Pneumatischer Schrauber -- 16er Schlüssel -- 4er und 5er--Sechskantschlüssel -- Zange für Sicherungsring VERBRAUCHSMATERIAL -- Fett EPEXELF MO2 (Elf) oder RETINAX AM (Shell) oder ähnlich EINBAU VOR JEDEM EINGRIFF: -- Stellung des Antriebes auf der Armatur markieren. - Seite 4 595 berühren, sie dann mit der Mutter 920 blockieren. Das Zahnrad 877 darf sich dabei nicht drehen. ACHTUNG: Dichtringe 412.4 bei der Einstellung nicht beschädigen. ACTAIR 1,5 BIS 50 MIT EINSTELLBAREN ENDANSCHLÄGEN FÜR AUF Einstellung wie oben beschrieben vornehmen. Bei einem Stellantrieb mit Endanschlag Offen ist auf dem Vierkant des Zahnrades 877 ein O eingeschlagen.
- Seite 5 ACTAIR 1.5 bis 50 - - WARTUNG AUSBAU DES STELLANTRIEBES -- Zunächst die Stellung der Stellungsanzeige und die Stellung des Antriebes auf der Armatur markieren. -- Steuerluftanschluss unterbrechen. -- Stellantrieb mit Zubehör ausbauen und auf dem Arbeitstisch ablegen. -- Zubehör des Stellantriebes entfernen. -- Ist eine Stellungsanzeige 629 sowie ein Verschlussstopfen 916 vorhanden, diese entfernen.
- Seite 6 ACHTUNG: DIE NUT DES SICHERUNGSRINGES NICHT EINFETTEN. -- Dichtringe 410 und 412.4, Unterlegscheiben 554 und Muttern 920 in die Gehäusedeckel einlegen. Die Standardeinstellung der Endanschlagschrauben ist wie folgt: ANTRIEB A (mm) ACTAIR 1,5 ACTAIR 3 15,1 ACTAIR 6 11,5 ACTAIR 12 ACTAIR 25 17,3...
- Seite 7 ACTAIR 1.5 bis 50 - - WARTUNG Den Dichtring 412.2, das untere Lager 300.2, das obere Lager 300.1 und den Dichtring 412.1 auf das Zahnrad 877 montieren. O--Ring, Lager und Verzahnung des Zahnrades fetten. Die Dichtringe 412.3, die Gleitschuhe 81.68 und die Kolbenringe 593 in die Kolben 595 einlegen.
- Seite 8 ACTAIR 1.5 bis 50 - - WARTUNG ZUSAMMENBAU Reihenfolge genau beachten. -- Zylinder des Gehäuses 103 mit einem Tuch, Pinsel etc. einfetten. -- Die Baugruppe Zahnrad einbauen. -- Die gefettete Reibscheibe 55--2, die Anschlagscheibe 314 und den Sicherungsring 932 einlegen. ACHTUNG: DER SICHERUNGSRING MUSS SO EINGELEGT WERDEN, DASS DIE GLATTE SEITE ZUM OBEREN VIERKANT DES ZAHNRADES WEIST.
- Seite 9 ACTAIR 1.5 bis 50 - - WARTUNG -- Zahnrad 877 mit einem 16er Schraubendreher in die Stellung P1 bringen, in der es sich vor dem Ausbau befand. Bei Problemen, siehe Bilder. -- Die Baugruppen Kolben in Stellung P2 in das Gehäuse 103 einsetzen. Diese Stellung wurde vor dem Ausbau markiert.
- Seite 10 ACTAIR 1.5 bis 50 - - WARTUNG -- Kolben im Gehäuse drehen. Dazu das Zahnrad 877 mit einem 16er Schraubenschlüssel betätigen und mit der Hand auf die Kolben drücken. -- Überprüfen, ob die beiden Kolben 595 gleich weit in das Gehäuse 103 eingreifen und ob der Vierkant des Zahnrades 877 die richtige Stellung anzeigt (Auf -- Zu).
-
Seite 11: Störungen
ACTAIR 1.5 bis 50 - - WARTUNG STÖRUNGEN An den Gehäusedeckeln 163 Axial am Zahnrad 877 Leckage nach außen An den Verschlussschrauben 903 Keine Betätigung Nicht vollständige Betätigung oder nicht vollständiger Hub Ruckartige Betätigung Umgekehrte Betätigung Abdriften Umgekehrte oder nicht korrekte Anzeige Armaturenseitiges Anschließen nicht möglich Zubehörseitiges Anschließen nicht möglich Dichtringe 412.1 und 410 beschädigt... - Seite 12 ACTAIR 1.5 bis 50 - - WARTUNG Notizen...
- Seite 13 ACTAIR 1.5 bis 50 - - WARTUNG REFERENZBLÄTTER KITS ACTAIR 1,5 Ref. 8516.8001--90 ACTAIR 3 Ref. 8516.8003--90 ACTAIR 6 Ref. 8516.8006--90 ACTAIR 12 Ref. 8516.8012--90 ACTAIR 25 Ref. 8519.8025--90 ACTAIR 50 Ref. 8519.8050--90...
- Seite 14 8516.8001--90 KIT ACTAIR 1,5 KIT technical sheet CODING Temperature range Specifities CODIFICATION Plage de température Spécificités KODIERUNG Temperatur Spezifikationen 42 095 623 - -20 ° C à +80 ° C Base plate version 412.7 A- -A B- -B ...
- Seite 15 8516.8003--90 KIT ACTAIR 3 KIT technical sheet CODING Temperature range Specifities CODIFICATION Plage de température Spécificités KODIERUNG Temperatur Spezifikationen 42 088 708 - -20 ° C à +80 ° C * O- -rings item 412.1 ; 412.2 ; 412.3: Nitril ...
- Seite 16 8516.8006--90 KIT ACTAIR 6 KIT technical sheet CODING Temperature range Specifities CODIFICATION Plage de température Spécificités KODIERUNG Temperatur Spezifikationen 42 088 709 - -20 ° C à +80 ° C * O- -rings item 412.1 ; 412.2 ; 412.3: Nitril ...
- Seite 17 8516.8012--90 KIT ACTAIR 12 KIT technical sheet CODING Temperature range Specifities CODIFICATION Plage de température Spécificités KODIERUNG Temperatur Spezifikationen 42 088 710 - -20 ° C à +80 ° C * O- -rings item 412.1 ; 412.2 ; 412.3: Nitril ...
- Seite 18 8516.8025--90 KIT ACTAIR 25 KIT technical sheet CODING Temperature range Specifities CODIFICATION Plage de température Spécificités KODIERUNG Temperatur Spezifikationen 42 088 711 - -20 ° C à +80 ° C * O- -rings item 412.1 ; 412.2 ; 412.3: Nitril ...
- Seite 19 8516.8050--90 KIT ACTAIR 50 KIT technical sheet CODING Temperature range Specifities CODIFICATION Plage de température Spécificités KODIERUNG Temperatur Spezifikationen 42 088 712 - -20 ° C à +80 ° C * O- -rings item 412.1 ; 412.2 ; 412.3: Nitril ...
- Seite 20 ACTAIR 1,5 bis 50 - - WARTUNG KSB Aktiengesellschaft 67227 Frankenthal (Deutschland) Johann--Klein--Str. 9 Tel.: +49 (62 33) 86--0 Fax: +49 (63 33) 86 34 39 www.ksb.de...
