Inhaltszusammenfassung für GiBiDi BA230

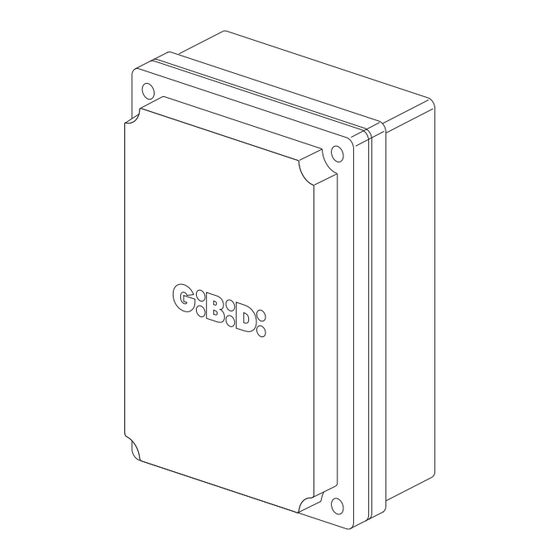

- Seite 1 BA230 BA230 - ( AS05580 Apparecchiatura elettronica ISTRUZIONI PER L’INSTALLAZIONE Electronic control unit INSTRUCTIONS FOR INSTALLATION...
- Seite 2 BA230 • Dieses Produkt wurde in Gi.Bi.Di. geprüft um die perfekte Entsprechung der merkmäle an die geltende vorschriften zu prüfen. • Gi.Bi.Di. S.r.l. behält sich das recht vor, die technischen daten der produktentwicklung entsprechend ohne voranzeige abzuändern. BITTE LESEN SIE VORSICHTIG DIESEN MANUAL BEVOR MIT DER ANGLAGE VORZUGEHEN.
- Seite 3 BA230 SCHEMA ELETTRICO / ELECTRICAL CONNECTION LCD1 BA230 G:B:D:021G1 LED STATUS...
- Seite 4 BA230 INSTALLAZIONE / INSTALLATION 9 9 2 LUCE DI CORTESIA / COURTESY LIGHT 9 9 3 OROLOGIO ESTERNO / EXTERNAL CLOCK OROLOGIO ESTERNO EXTERNAL CLOCK NA NC...
- Seite 5 BA230 COLLEGAMENTO FOTOCELLULE / PHOTOCELLS CONNECTION...
- Seite 6 BA230 FOTO TEST / PHOTO TEST...
-
Seite 7: Technische Daten / Funktionen
BA230 Gerät BA230 / AS05580 Elektronisches Gerät für die Automatisierung von einem oder zwei Antrieben für Flügeltore, Schiebetore, Schwingtore und Schranken mit 230Vac-Betrieb Stromversorgung 230Vac einphasig 50/60 Hz Anzahl Motoren 1 oder 2 Stromversorgung Antrieb 230 Vac Blinklicht 230Vac 40W max... -
Seite 8: Installation
BA230 • Wahlmöglichkeit der Anlagenkonfiguration zwischen Flügeltor/Schwingtor/Schranke und Schiebetor (einzeln oder doppelt) • Wahl der Sicherheitsvorrichtung SAFETY DEVICE mit normalerweise geschlossenem (NC) oder Ohmschem Kontakt 8K2. • Spezielles Menü für den Ausschluss der nicht verwendeten Zubehörteile (Lichtschr. 1, Lichtschr. 2 und Sicherheitsvorrichtungen). -
Seite 9: Warnungen Für Den Verwender
BA230 WARNUNGEN FÜR DEN VERWENDER Bei Pannen oder Betriebsstörungen die Stromversorgung oberhalb des Geräts abtrennen und den Kundendienst verständigen. In regelmäßigen Abständen die Betriebstüchtigkeit der Sicherheitsvorrichtungen prüfen. Reparaturen müssen von Fachkräften mit zertifizierten Originalersatzteilen durchgeführt werden. Das Produkt darf nicht von Kindern bzw. Personen mit eingeschränkten körperlichen, selligen bzw. Sinnes- Eigenschaften benutzt werden. - Seite 10 BA230 Minus Elektroschlösser (gemeinsam) Plus +12Vdc Elektroschlösser Motor 1 Plus +12Vdc Elektroschlösser Motor 2 Minus Stromversorgung externes Zubehör Funktionsweise: KONTROLLE Langsam blinkend beim Öffnen, Ausgang Kontrollleuchte +24 Vdc 3W max konstant leuchtend bei Pause, UCHTE schnell blinkend beim Schließen + ZUB Stromversorgung 24Vdc externes Zubehör (Lichtschranken, Funk usw.)
-
Seite 11: Led-Anzeigen
BA230 Eingang LICHTSCHRANKE 1 (NC) Falls nicht verwendet, während der Programmierungsphase ausschließen ausschließen oder mit der Klemme Nr. 32 überbrücken. Funktionsweise: PHOTO1 Eingang nur während der Schließphase aktiv. Der Motor wird gestoppt, die Richtung gewechselt und das Tor ganz geöffnet. -
Seite 12: Test Der Aktivierten Eingänge
BA230 TEST DER AKTIVIERTEN EINGÄNGE Während der Ruhephase (geschlossene Schranke) führt das Steuergerät einen Test durch, um die Übereinstimmung zwischen der Aktivierung eines Eingangs über das Menü und dem Zustand des entsprechenden Kontakts zu prüfen. Signal Kontakt offen Kontakt geschlossen... - Seite 13 BA230 ERWEITERTER ZUGANG: Wenn nach dem Passwort gefragt wird, das standardmäßig eingestellte Passwort 1234 eingeben. So bekommt man Zugang zu allen Menüs. ACHTUNG: Wird das Passwort im Menü E92 geändert, d.h. das standardmäßige Passwort 1234 durch ein anderes Passwort ersetzt, ist es nicht mehr möglich, durch Eingabe von 0000 Zugang zur Anlage zu bekommen, es sei denn, das Steuergerät wird rückgesetzt oder das Passwort 1234 wieder in das Menü...
- Seite 14 BA230 Nun blinkt die dritte Ziffer. 0 0 0 0 Um zur ERWEITERTEN Programmierung zu gelangen, die dritte Ziffer des Installateurcodes, der im Menü E92 eingestellt ist, mit den Tasten + oder - eingeben. Bei der gewünschten Ziffer angelangt, wird diese mit OK bestätigt und es geht weiter zur nächsten Stelle.
- Seite 15 BA230 MENÜ A: WAHL VON ANLAGENKONFIGURATIONEN UND FUNKTIONSWEISEN Programmierungsbeispiel MENÜ A Wenn auf dem Display die Hauptmenüs (Buchstaben ACFHE oder nur einige davon, je nachdem, welches Passwort für den Zugang zur A C F H E Programmierung verwendet wurde) erscheinen, den Buchstaben A zum Blinken bringen, indem man sich mit Hilfe der Tasten + oder - nach rechts oder links bewegt.
- Seite 16 BA230 Die Anlage wird für 2 Motoren konfiguriert. In Menü C7 kann der Ausgang des Servicelichts UNTER VERZICHT AUF DAS ELEKTROSCHLOSS 2 eingestellt werden: • 1 = AKTIVIERT DAS SERVICELICHT NICHT ANZAHL DER MOTOREN • 2 = AKTIVIERT DAS SERVICELICHT NICHT •...
- Seite 17 BA230 Freigabe der Funktionsweise TOTMANN Funktionsweise: Start→Es wird nur geöffnet, wenn die Start-Taste gedrückt bleibt. Fußgängerfunktion →Die Schließung erfolgt nur, wenn die Fußgängertaste gedrückt bleibt. Im Totmann-Modus nehmen die auf der Steuerung vorhandenen Tasten folgende Bedeutung an: Start (Taste +) →Öffnen FUNKTIONSWEISE Fußgänger (Taste -) →Schließen...
- Seite 18 BA230 Nun werden die weiteren Untermenüs des Menüs C wie zuvor beschrieben, mit den Tasten + und - angezeigt. C 2 2 Mit ESC kehrt man zur höheren Ebene zurück (Menü A, C, F, H, E). Beschreibung MENÜ C Menü...
- Seite 19 BA230 Die Funktion Entriegelungsstoß wird deaktiviert. Die Funktion Entriegelungsstoß wird freigegeben, um das Entriegeln des Elektroschlosses/der Elektroschlösser während der ÖFFNUNG zu erleichtern Funktionsweise: Der Startbefehl bewirkt in folgender Reihenfolge: - die Aktivierung der Elektroschlösser - einen 1 s langen Impuls beim Schließen - die Öffnung...
- Seite 20 BA230 Die Funktion für die Aufrechterhaltung der ölhydraulischen Sperre wird aktiviert NUR FÜR ÖLHYDRAULISCHE ANTRIEBE Funktionsweise: AUFRECHTERHALTEN Falls das Tor während der letzten 5 Stunden nicht betätigt worden ist, wird ein 2 s langer Impuls in Schließrichtung gegeben. ÖLHYDRAULISCHE SPERRE Durch Aktivierung der STOP-Taste in jeder Situation wird die Funktion deaktiviert.
- Seite 21 BA230 Es blinkt die nächste Ziffer (rechts). 0 0 0 5 Mit den Tasten + oder - wird der Wert dieser Ziffer geändert. Mit der Taste ESC kann die blinkende Ziffer nach links, bis zu ersten Stelle verschoben werden. Mit OK wird bestätigt und es geht weiter zur nächsten Stelle.
- Seite 22 BA230 Mit den Tasten + oder - werden die verschiedenen Untermenüs (H1, H2, H3,…) ausgewählt Die nicht blinkenden Ziffern auf dem Display können nicht geändert werden. Mit ESC kehrt man zur höheren Ebene zurück (Menü A, C, F, H, E).
- Seite 23 BA230 Beschreibung MENÜ H Alle Zeiten können in 1-Sekunden-Intervallen eingestellt werden. Menü Funktion Beschreibung Zeit fürs Öffnen von Flügel 1. ÖFFNUNGSZEIT MOTOR 1 Tmax. 300 s Zeit fürs Schließen von Flügel 1. SCHLIESSZEIT MOTOR 1 Tmax 300 s Dauer des Betriebs im Abbremsmodus für Flügel 1.
- Seite 24 BA230 Mit den Tasten + oder - werden die verschiedenen Untermenüs (E1, E3, E9, …) ausgewählt. E 1 1 Die nicht blinkenden Ziffern auf dem Display können nicht geändert werden. Mit ESC kehrt man zur höheren Ebene zurück (Menü A, C, F, H, E).
- Seite 25 BA230 Es blinkt die nächste Ziffer. 0 0 0 5 Mit den Tasten + oder - wird der Wert dieser Ziffer geändert. Mit OK wird bestätigt und zur nächsten Ziffer weitergegangen. Mit der Taste ESC kann die blinkende Ziffer nach links, bis zu ersten Stelle verschoben werden.
- Seite 26 BA230 PHASE 2: Ist Leiste mit normalerweise geschlossenem Kontakt freigeben (menu C9-3), wird die Stromversorgung zu den Sicherheits- vorrichtungen beim Start- oder Fußgängerbefehl 0,5 s lang unterbrochen und danach wieder hergestellt: Wenn sich die Eingänge der Sicherheits- vorrichtungen öffnen und dann sofort wieder auf normalerweise...
-
Seite 27: Erlernen Der Zeiten
BA230 EXTERNE UHR - AUTOMATISCHER ÖFFNUNGS- UND SCHLIESSBEFEHL Freigabe des Eingangs RESERVE für den Anschluss einer externen Funktionsweise: Ist der Kontakt auf dem Eingang RESERVE geschlossen, wird ein automatischer Öffnungsbefehl aktiviert (es ist kein Startbefehl EXTERNE UHR notwendig) . Das Tor öffnet sich, schließt aber nicht automatisch. - Seite 28 BA230 Zum Aufrufen dieser Prozedur das Menü C21 wählen. (Menü C21 blinkt). Nach Drücken von OK beginnt die Programmierung der Zeiten (Menü C21 - AUTO) danach: Konfiguration mit 1 Motor → • START Der Flügel startet in Öffnungsrichtung. → →...
-
Seite 29: Verwendung Der Endschalter
BA230 VERWENDUNG DER ENDSCHALTER Falls die Abbremsfunktion aktiviert wurde, bewirken die Endschalter den Beginn des Bremsvorgangs. Das Tor bewegt sich danach während der in den Menüs H3 und H6 eingestellten Zeitspanne verlangsamt weiter. Bei Verwendung der doppelten Ablesung der Endschalter löst die erste Ablesung den Beginn des Abbremsens aus, während die zweite Ablesung die Abbremsung beendet, die Bewegung jedoch nicht sperrt, wenn T3 bzw. -
Seite 30: Default-Einstellungen
BA230 DEFAULT-EINSTELLUNGEN • · Parameter Typ A → • A1 TYP FLÜGELTOR/SCHWINGTOR/SCHRANKE → • 2 MOTOREN → • FUNKTIONSWEISE SCHRITTBETRIEB MIT STOPP • → AUTOMATISCHE SCHLIESSUNG FREIGEGEBEN • Parameter Typ C → • C1 SCHNELLES SCHLIESSEN DEAKTIVIERT → • C2 BLINKLICHT →... -
Seite 31: Abschliessende Prüfungen Und Abnahme
11 - Die Automation hält beim Öffnen am ersten Endschalter, auf den es stößt (ERSTE BETÄTIGUNG). Es muss ein vollständiger Bewegungsvorgang durchgeführt werden, um den ordnungsgemäßen Abbremsbetrieb zu aktivieren und einzustellen. ENTSORGUNG BA230 GI.BI.DI. empfiehlt, Kunststoffkomponenten dem Recycling zuzuführen und elektronische Komponenten in behördlich genehmigten Zentren zu entsorgen, um die... -
Seite 32: Ce-Konformitätserklärung
Der Hersteller: GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY Erklärt, dass die Produkte: ELEKTRONIKGERÄT BA230 den folgenden CEE-Richtlinien entsprechen: • LVD-Richtlinie 2006/95/CE und nachfolgende Änderungen; • EMV-Richtlinie 2004/108/CE und nachfolgende Änderungen; und dass die nachfolgenden harmonisierten Vorschriften angewendet wurden: EN60335-1,EN60335-2-103, EN50366 •... - Seite 33 BA230 NOTE...
- Seite 34 BA230 NOTE...
- Seite 35 BA230 NOTE...
- Seite 36 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: comm@gibidi.com Numero Verde: 800.290156 w w w . g i b i d i . c o m...
