FRAGMA
Rede 230V ~
Fusível 4A (T41)
Transformador
230 V-12 V
22 VA
12Va.c.
(+) (-)
M1
Motor 1
Motor 1
PT
Batería (opcional)
12 V 7 Ah
Placa do carregador de
bateria (ECB1) opcional
Intermitente
12 V 5 W

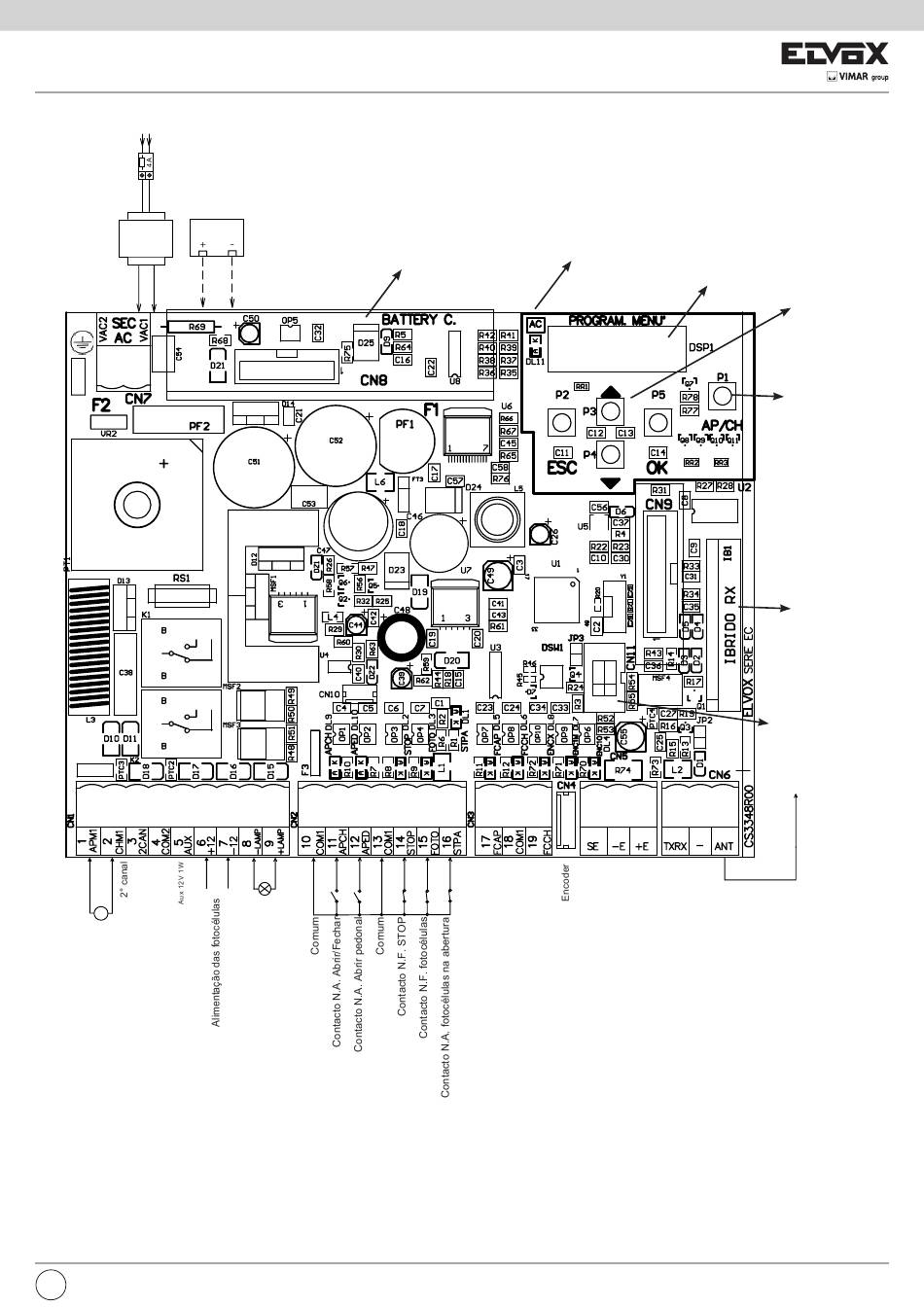

DEsCRIÇãO DOs TERMINAIs DA PLACA ELECTRóNICA DE COMANDO
Alimentação de rede
Os sentidos de marcha do actuador (M1) e, logo, a pola-
ridade exacta dos cabos (bornes 1-2), são determinados
durante a memorização do curso.
Display
Definições dos
parâmetros
Botão Abrir/Fechar
Receptor de rádio
433 MHz
Dip para selecção do
modo barreira.
Antena
69
