Quax HAVANA Bauanleitung Seite 8

HAVANA
Quax
First dreams
®
First steps

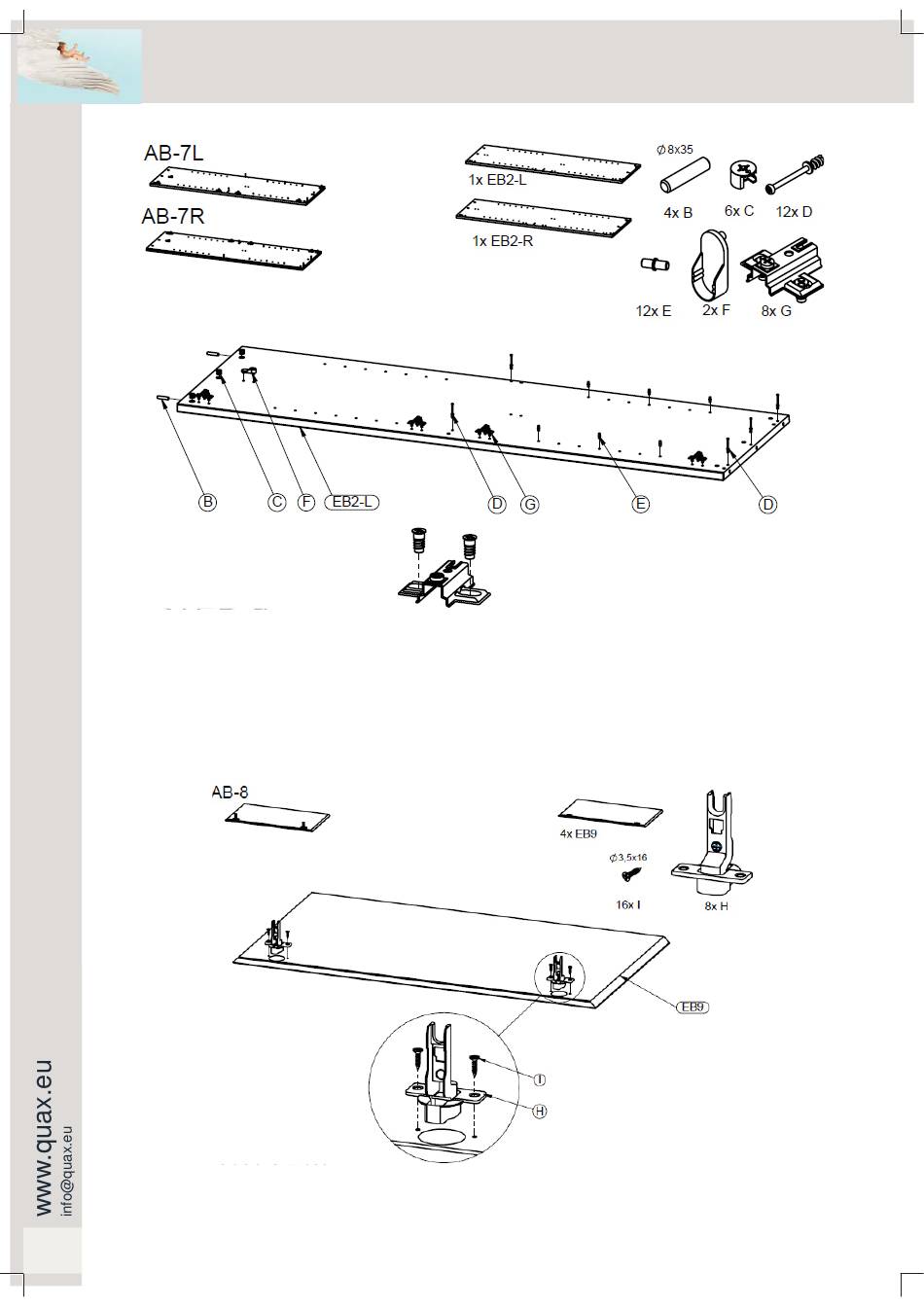

Stap 8 : Gebruik beide eindzijden EB2 (L en R), vier houten drevels B, twaalf verbindingsbouten D, zes excen-
trieken C, acht scharnierplaatjes G, twaalf legboordhouders E en twee kleerroedehouders F
Duw twee houten drevels (B) in de boringen bovenaan de zijden (EB2 L en R). Duw drie excentrieken (C) in de
boringen bovenaan de zijden. Draai drie verbindingsbouten (D) vast in de boringen onderaan de zijden. Draai
twee verbindingsbouten (D) vast in de boringen in het midden van de zijden. Bevestig de scharnierplaatjes (G)
met de voorziene schroeven in de boringen onderaan, in het midden en bovenaan de voorkant van de zijden.
Duw zes legplankhouders (E) in de boringen aan de binnenkant van de zijde, let erop dat deze zich op dezelfde
hoogte bevinden. Duw de kleerroedehouders (F) in de boringen bovenaan de zijden.
Stap 9 : Gebruik de vier deuren EB9, acht scharnieren H en zestien houtschroeven I
Duw de scharnieren (H) in de boringen van de deuren (EB9) en draai vast met twee houtschroeven (I).
8
Kleerkast met twee+twee draaideuren
54 04 26Pxx
Schrankwand mit zwei+zwei Türen
Armoire avec 2+2 portes
Wardrobe with two+two doors
