Quax HAVANA Bauanleitung Seite 7

HAVANA
54 04 26Pxx

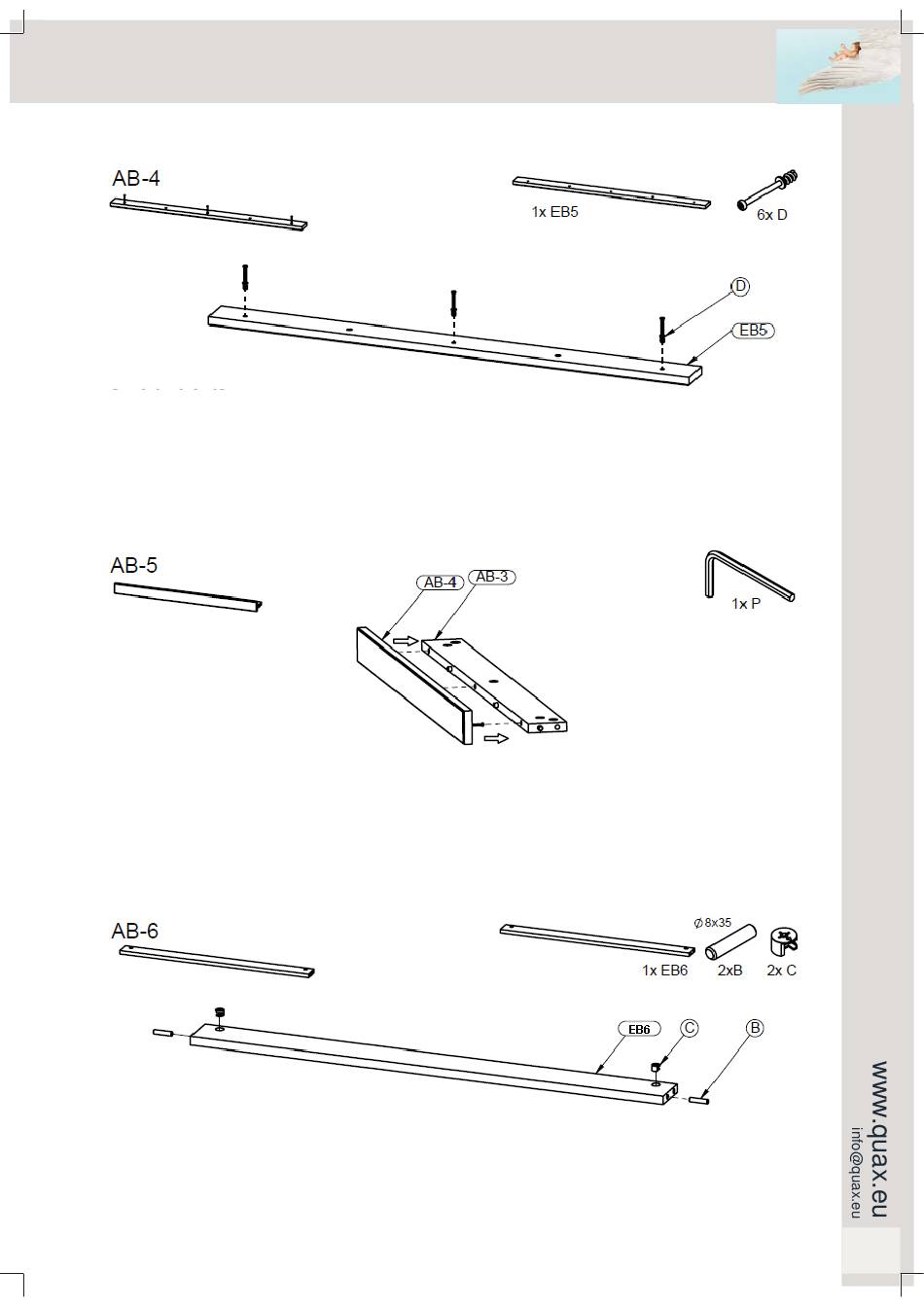

Stap 5 : Gebruik het achterste profi el EB5 en drie verbindingsbouten D
Draai de verbindingsbouten (D) vast in de boringen aan de binnenkant van het profi el (EB5).
Stap 6 : Gebruik de gemonteerde onderdelen AB3 en AB4
Duw het achterste profi el (AB4) met zijn verbindingsbouten in de boringen en over de houten drevels van
het tussenprofi el (AB3). Span de excentrieken aan.
Stap 7 : Gebruik het voorste profi el EB6, twee houten drevels B en twee excentrieken C
Duw de houten drevels (B) in de boringen op de zijkanten van het profi el (EB6). Duw de excentrieken (C)
in de boringen aan de binnenkant van het profi el.
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Armoire avec 2+2 portes
Wardrobe with two+two doors
Quax Quax
First dreams First dreams
® ®
First steps First steps
7
