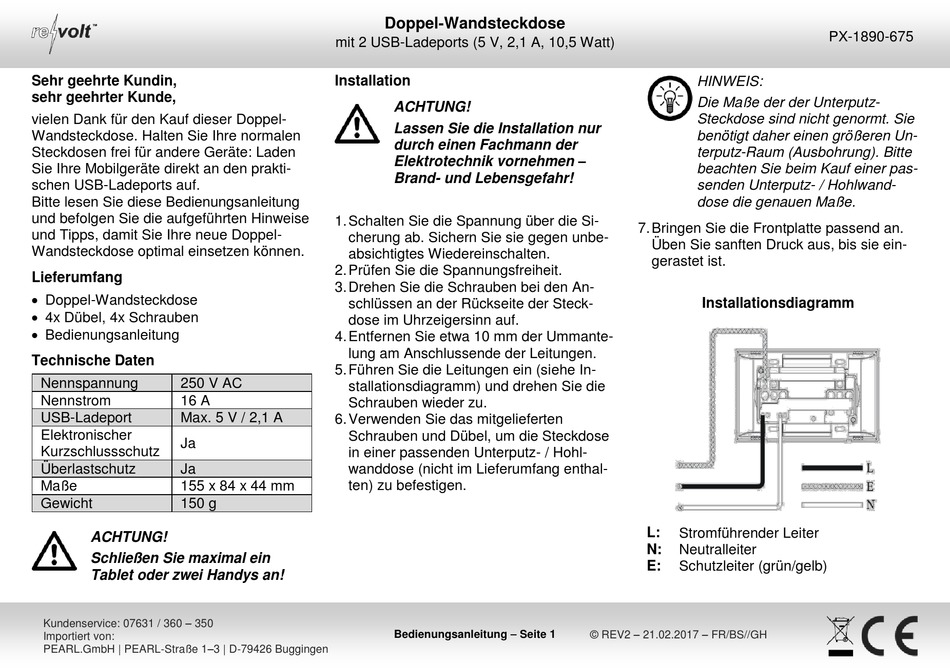

revolt PX-1890 Bedienungsanleitung

Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieser Doppel-
Wandsteckdose. Halten Sie Ihre normalen
Steckdosen frei für andere Geräte: Laden
Sie Ihre Mobilgeräte direkt an den prakti-
schen USB-Ladeports auf.
Bitte lesen Sie diese Bedienungsanleitung
und befolgen Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihre neue Doppel-
Wandsteckdose optimal einsetzen können.
Lieferumfang
 Doppel-Wandsteckdose
 4x Dübel, 4x Schrauben
 Bedienungsanleitung
Technische Daten
Nennspannung 250 V AC
Nennstrom 16 A
USB-Ladeport Max. 5 V / 2,1 A
Elektronischer
Ja
Kurzschlussschutz
Überlastschutz Ja
Maße 155 x 84 x 44 mm
Gewicht 150 g
ACHTUNG!
Schließen Sie maximal ein
Tablet oder zwei Handys an!
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Doppel-Wandsteckdose
mit 2 USB-Ladeports (5 V, 2,1 A, 10,5 Watt)
Installation
ACHTUNG!
Lassen Sie die Installation nur
durch einen Fachmann der
Elektrotechnik vornehmen –
Brand- und Lebensgefahr!
1. Schalten Sie die Spannung über die Si-
cherung ab. Sichern Sie sie gegen unbe-
absichtigtes Wiedereinschalten.
2. Prüfen Sie die Spannungsfreiheit.
3. Drehen Sie die Schrauben bei den An-
schlüssen an der Rückseite der Steck-
dose im Uhrzeigersinn auf.
4. Entfernen Sie etwa 10 mm der Ummante-
lung am Anschlussende der Leitungen.
5. Führen Sie die Leitungen ein (siehe In-
stallationsdiagramm) und drehen Sie die
Schrauben wieder zu.
6. Verwenden Sie das mitgelieferten
Schrauben und Dübel, um die Steckdose
in einer passenden Unterputz- / Hohl-
wanddose (nicht im Lieferumfang enthal-
ten) zu befestigen.
Bedienungsanleitung – Seite 1
HINWEIS:
Die Maße der der Unterputz-
Steckdose sind nicht genormt. Sie
benötigt daher einen größeren Un-
terputz-Raum (Ausbohrung). Bitte
beachten Sie beim Kauf einer pas-
senden Unterputz- / Hohlwand-
dose die genauen Maße.
7. Bringen Sie die Frontplatte passend an.
Üben Sie sanften Druck aus, bis sie ein-
gerastet ist.
Installationsdiagramm
L:
Stromführender Leiter
N: Neutralleiter
E:
Schutzleiter (grün/gelb)
