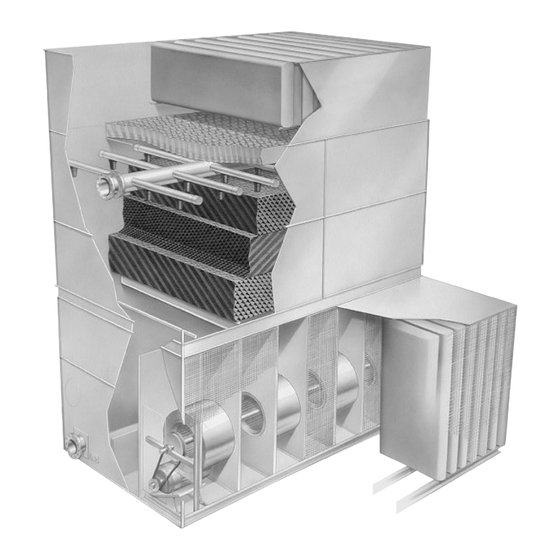

- Seite 1 MCW kühlturm INSTALLATION - BETRIEB - WARTUNG de_Z0582964_D AUSGABE 10/2018 LESEN UND VERSTEHEN SIE DIESES HANDBUCH VOR DEM BETRIEB ODER DER WARTUNG DIESES PRODUKTES.
-
Seite 3: Inhaltsverzeichnis
Inhalt Dieses Handbuch enthält wichtige Information zur angemessenen Installation Hinweis und zum Betrieb Ihres Kühlturms. Lesen Sie vor der Installation oder dem Betrieb des Turms dieses Handbuch sorgfältig durch und folgen Sie allen Anweisungen. Bewahren Sie dieses Handbuch zum Nachschlagen auf. Buchübersicht .............................4 Standort des Turms ...........................5 Versand des Turms ............................6... -
Seite 4: Buchübersicht
Haftung ab. Die Gewährleistung gilt gemäß dem gültigen SPX Cooling Technologies Gewährleistung -Zertifikat. Kontaktieren Sie bitte Ihren Marley Vertreter, falls Fragen bzgl. des Betriebs und/oder der Wartung dieses Kühlturms bestehen, die nicht in dieser An- leitung beantwortet werden. Bitte nennen Sie die Seriennummer, wenn Sie Ersatzteile bestellen oder uns mit der Bitte um Informationen anschreiben. -
Seite 5: Vorbereitung
Luftfluss in den und aus dem Turm zu gewährleisten. Falls Sie Fragen bezüglich der Angemessenheit des verfügbaren Platzes und der vorgesehene Konfiguration des Turms haben, kontaktieren Sie bitte Ihren Marley-Handelsvertreter für Hilfe. Fertigen Sie für den Turm, unter Zuhilfenahme der Information zu Gewicht, Windlast und Abmessungen, welche auf den entsprechenden, mitgelieferten Zeichnungen von Marley zu finden ist, ein stabiles, waagerechtes Fundament an. -
Seite 6: Entgegennahme Des Turms
Wartungszwecken aufbewahrt werden. Heben des Turms Alle MCW-Modelle bestehen aus zwei Modulen pro Zelle. Das obere Modul verfügt an den oberen Ecken über Ringschrauben. Die Hebeklammern am unteren Modul sind an den hori- zontalen Kreuzkanälen befestigt. Ein Heben-Installieren-Etikett mit den zum Heben erford- erlichen Abmessungen befindet sich am Seitengehäuse nahe der Mittellinie de Turms. -
Seite 7: Installation Des Turms
Verbinden Sie das Rohr für die Zusatzwasserverbindung mit der Schwimmventilverbindung in angemessener Größe, die sich in der Seitenwand des Kaltwasserbeckens befindet. Installieren Sie den Abfluss und den Überlauf im Einklang mit den „MCW-Handbuch zur Installation vor Ort“ Montageanweisungen. Falls Sie das Überlauf- und Abwasser an einen entfernten Entladepunkt leiten möchten, stellen Sie diese Verbindungen auch... -
Seite 8: Verkabelung Des Motors
Motors angegebene Verkabelung. Internal space heaters may be present, depending upon the motor manufacturer. For space heater operation and wiring refer to the Marley “Fan Motor” User Manual Z0239042. Jedes der folgenden Symbole kann auf dem Namensschild des Motors abgebildet sein –... -
Seite 9: Bei Verwendung Eines Frequenzumrichters
Kühlbedarf mit geringen Geschwindigkeiten befriedigt werden kann. Um diese Vorteile ausnutzen zu können, muss der Antrieb ordnungsgemäß installiert sein. Marley bietet Frequenzumrichter und Frequenzumrichter-Kontrollen an, die speziell für unsere Kühlprodukte ausgelegt sind. Falls Sie einen Frequenzumrichter und/oder Kontrollpaket von... -
Seite 10: Mechanische Bauteile
Marley erworben haben, folgen Sie bitte den Anweisungen im Nutzerhandbuch dieses Systems. Die meisten Frequenzumrichter-Probleme können durch den Erwerbe eines Antriebssystems von Marley vermieden werden. Sollten Sie einen Frequenzumrichter eines anderen Herstellers als Marley installieren, folgen Sie bitte dem dazugehörigen Installationshandbuch. -
Seite 11: Inbetriebnahme Des Turms
installation 3. Prüfen Sie das Drehmoment am Ventilator und der Motorscheibe nach 10 bis 60 Be- triebsstunden. Siehe Drehmomentwerte der Buchsenbefestigung auf Seite 20. Falls das Wasserzufuhrsystem nicht läuft—oder keine Wärmelast für das System Hinweis vorliegt—können die zu diesem Zeitpunkt abzulesenden Amperezahlen eine scheinbare Überlastung von zwischen 10-20 % anzeigen. - Seite 12 installation des Kaltwasserbeckens gefüllt sein wird, kommt es zu einem gewissen „Abpumpen“ des Wasserstands bevor das Wasser den Kreislauf durchläuft und anfängt aus dem Kühleinbau zu laufen. Das Anfängliche „Abpumpen“ ist möglicherweise unzureichend, damit sich das Schwimmventil öffnet. Sie können dies jedoch prüfen, indem Sie den Hebel, an dem der Stiel des Ventils befestigt ist, nach unten drücken.
-
Seite 13: Betrieb Des Turms
betrieb Betrieb des Turms Allgemein: Die von einem funktionierenden Kühlturm erzeugte Kaltwassertemperatur variiert aufgrund der folgenden Einflüsse: Wärmelast: Falls die Wärmelast bei voller Auslastung des Ventilators steigt, erhöht sich die Kaltwassertemperatur. Falls sich die Wärmelast vermindert, sinkt die Kaltwas- sertemperatur. Heat Load (Btu/hr) Range –... - Seite 14 Einschränkungen des Ein- und Ausschaltens des Ventilators: Im Anbetracht der normalen in MCW-Türmen verwendeten Ventilator- und Mo- Hinweis torgrößen, können etwa 4 bis 5 Starts pro Stunde erlaubt werden. Ist Ihr Turm mit einem Motor mit zwei Geschwindigkeiten ausgestattet, bieten sich Ihnen umfangreichere Möglichkeiten zur Temperaturkontrolle.
-
Seite 15: Winterbetrieb
Bildung zerstörerischen Eises am Kühleinbau des Kühlturms zu verhindern. Ihr Verständnis für Kaltwetterbetrieb wird sich erweitern, wenn Sie den Technisch- en Bericht H-003 von Marley zu „Betrieb von Kühltürmen bei Frostwetter“ lesen, erweitert durch die folgenden Richtlinien: 1. Erlauben Sie nicht, dass die Temperatur des Wassers, das den Turm verlässt, unterhalb eines minimal akzeptablen Werts—um 2 ºC—fällt. -
Seite 16: Wasserqualität Und Abblasen
Wasserqualität und Abblasen Aufrechterhalten der Wasserqualität: Der für MCW-Türme verwendete Stahl wurde mit einem starken Zink-Überzug mit einer durch- schnittlichen Stärke von 0,06 mm galvanisiert. Die Option mit rostfreiem MCW-Stahl ist in gewissen Umgebungen sogar noch korrosionsbeständiger als galvanisierter Stahl. Die anderen verwendeten Materialien (PVC Kühleinbau, Tropfenabscheider und Leitwände etc.) wurden... - Seite 17 Reaktionen kommen, die die Wirksamkeit der Behandlung vermindern. Gewisse Chemikalien wie Tenside, Biodispergens und Antischaummittel können die Driftrate erhöhen. Falls Sie nicht einen MCW aus rostfreiem Stahl erworben haben, besteht die Hinweis Struktur Ihres MCW-Turms in erster Linie aus galvanisiertem Stahl, daher muss Ihr Programm zur Wasserbehandlung kompatibel mit Zink sein.
-
Seite 18: Wartung
wartung Um eine für den Kühlturm (sowie den Rest Ihres Wasserkreislaufsystems) akzeptable Wasserqual- ität zu erreichen muss das für die Wasserbehandlung ausgewählte Unternehmen mit einem relativ konstanten Konzentrationsniveau arbeiten. Diese Stabilisierung der Verschmutzungskonzentra- tion wird normalerweise durch Abblasen erreicht, wobei kontinuierlich ein Teil des in Umlauf befindlichen Wassers entsorgt wird. -
Seite 19: Inspektion Und Wartung Des Kühlturms
Kühlturm in regelmäßigen Abständen mit fachkundiger Unterstützung, um die Ausbreitung von im Wasser vorkommenden Mikroorganismen wie Legionellen zu vermeiden. Für weitere technische Unterstützung wenden Sie sich bitte an Ihren zuständigen Marley-Händler. Kontaktinformationen zu Händlern in Ihrer Region finden Sie unter spxcooling.com/replocator. -
Seite 20: Spannen Des Riemens
wartung Spannen des Riemens Die Riemen werden mithilfe einer beweglichen Basis eingestellt, wobei die Spannschrauben über die Zugangsplatte/den Ventilatorschutz erreicht werden können. Prüfen Sie während der ersten 24-48 Betriebsstunden häufig die Spannung. Um die Spannung des Riemens ordnungsgemäß einzustellen, positionieren Sie den Ventilatormotor so, dass mäßiger Druck auf das Mittelstück des Riemens zwischen den Scheiben 13 mm Abweichung hervorruft. -
Seite 21: Wartungsplan Des Turms
wartung Wartungsplan des Turms Für einige Wartungsarbeiten kann der Einstieg von Wartungspersonal in den Turm notwendig sein. Der Käufer oder Eigentümer ist dafür verantwortlich, eine sichere Methode zum Warnung Erreichen der Zugangstür zu gewährleisten. Dieses Anleitungspaket enthält separate Nutzerhandbücher für jede Betriebskomponente des Turms und es ist anzuraten, diese sorgfältig durchzulesen. - Seite 22 wartung Prüfen Sie auf Ablagerungen von Schlick am Boden des Kaltwasserbeckens. Falls vorhan- den, merken Sie sich die Menge, um bei zukünftigen Inspektionen zu bestimmen, mit welcher Geschwindigkeit die Ablagerungen fortschreiten. Alle 3 Monate: Schmieren Sie die Ventilatorwellenlager. Während Sie die rotierenden Teile per Hand bewegen, schmieren Sie die Lager bis die Schmierung beginnt, um die Nabe herum auszutreten—ein Maximum von 12 ml wird empfohlen.
-
Seite 23: Anweisungen Zum Jahreszeitlich Bedingten Abschalten
Der Motor sollte jeden Monat mindestens für drei Stunden laufen. Dies dient zum Trocknen der Windungen und Schmieren der Oberfläche der Halterungen. Um weitere Informationen zu erhalten, siehe Marley „Lüftermotor“, Bedienungshandbuch Z0239042.Stellen Sie zum Beginn einer neuen Betriebs-Saison sicher, dass die Halterungen angemessen geschmiert sind, bevor... -
Seite 24: Langfristige Abschaltung
Handelsvertreter für weitere Information. SPX Cooling Technologies Services Unser Interesse im Bezug auf Ihren MCW-Kühlturm endet nicht mit dem Verkauf. Wir haben den verlässlichsten und langlebigsten Kühlturm seiner Art konzipiert, entworfen und hergestellt und möchten sicherstellen, dass Sie den größtmöglichen Vorteil aus Ihrem Kauf ziehen. -
Seite 25: Wartungsplan
wartungsplan Wartungsarbeit Monatlich Halbjährlich Saisonbeginn oder Jährlich Allgemeinen Zustand und Betrieb Begutachten Funktionsprüfung: Mechanische Motorteile, Ventilator und Antriebsmechanik Zusatzwasserventil (falls vorhanden) Begutachtung hinsichtlich ungewöhnlicher Geräusche und Vibrationen Begutachten und Reinigen: Lufteinlass PVC-Tropfenabscheider Verteilersystem und Düsen Sammelbecken Außenseite des Ventilator-Motors Prüfung: Wasserstand des Sammelbeckens Abblasen - wie erforderlich einstellen Riemenantrieb:... -
Seite 26: Problemlösung
Stunde. Weiten Sie den Zeitraum zwischen ein/aus oder Geschwindigkeitsänderungen Zu häufige Starts oder Geschwindigkeitsänderungen aus. Ziehen Sie in Betracht, zur Temperaturkontrolle einen Frequenzumrichter-Antrieb von Marley zu installieren. Zersetzungsprozess des Schmiermittels oder des Säubern Sie die Lager und schmieren Sie sie erneut. Trifft nicht bei Motoren mit Fremdmaterials im Schmiermittel abgedichteten Lagern zu. - Seite 27 Leistung vorliegt. Säubern Sie den Kühleinbau und die Abscheider. Der Kühlturm benötigt mehr Luft Prüfen Sie, ob in der Nähe befindliche Strukturen oder Wände den normalen Luftstrom zum Kühlturm behindern. Besprechen Sie mögliche Maßnahmen mit dem Marley- Handelsvertreter. Übermäßiger Zug belastet den Prüfen Sie, dass die Abscheider sauber, frei von Schmutz und ordnungsgemäß...
- Seite 28 Kosten für eine Wiederherstellung zu erkunden. Information zu einer Reihe von Themen zu Betrieb und Wartung von Kühltürmen enthalten. Digitale Kopien dieser Berichte stehen Zu jedem Turm der MCW-Klasse gehört ein Dokumentenpa- auf spxcooling.com zum Download zur Verfügung. ket, das die allgemeinen Zeichnungen, „MC-Handbuch zur Installation vor Ort“...
