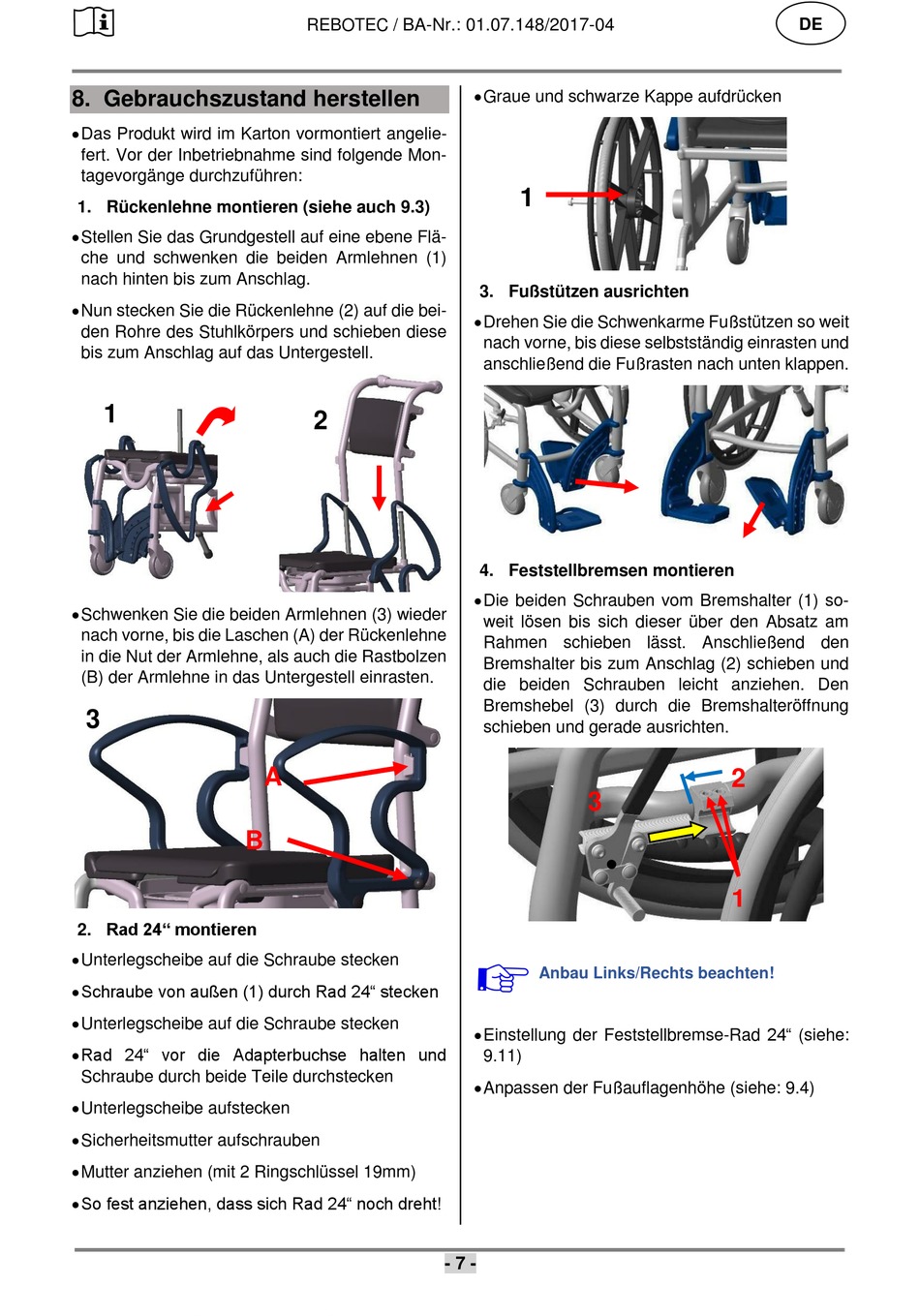

8. Gebrauchszustand herstellen
Das Produkt wird im Karton vormontiert angelie-
fert. Vor der Inbetriebnahme sind folgende Mon-
tagevorgänge durchzuführen:
1. Rückenlehne montieren (siehe auch 9.3)
Stellen Sie das Grundgestell auf eine ebene Flä-
che und schwenken die beiden Armlehnen (1)
nach hinten bis zum Anschlag.
Nun stecken Sie die Rückenlehne (2) auf die bei-
den Rohre des Stuhlkörpers und schieben diese
bis zum Anschlag auf das Untergestell.
1
Schwenken Sie die beiden Armlehnen (3) wieder
nach vorne, bis die Laschen (A) der Rückenlehne
in die Nut der Armlehne, als auch die Rastbolzen
(B) der Armlehne in das Untergestell einrasten.
3
B
2. Rad 24" montieren
Unterlegscheibe auf die Schraube stecken
Schraube von außen (1) durch Rad 24" stecken
Unterlegscheibe auf die Schraube stecken
Rad 24" vor die Adapterbuchse halten und
Schraube durch beide Teile durchstecken
Unterlegscheibe aufstecken
Sicherheitsmutter aufschrauben
Mutter anziehen (mit 2 Ringschlüssel 19mm)
So fest anziehen, dass sich Rad 24" noch dreht!
REBOTEC / BA-Nr.: 01.07.148/2017-04
2
A
Graue und schwarze Kappe aufdrücken
1
3. Fußstützen ausrichten
Drehen Sie die Schwenkarme Fußstützen so weit
nach vorne, bis diese selbstständig einrasten und
anschließend die Fußrasten nach unten klappen.
4. Feststellbremsen montieren
Die beiden Schrauben vom Bremshalter (1) so-
weit lösen bis sich dieser über den Absatz am
Rahmen schieben lässt. Anschließend den
Bremshalter bis zum Anschlag (2) schieben und
die beiden Schrauben leicht anziehen. Den
Bremshebel (3) durch die Bremshalteröffnung
schieben und gerade ausrichten.
3
Anbau Links/Rechts beachten!
Einstellung der Feststellbremse-Rad 24" (siehe:
9.11)
Anpassen der Fußauflagenhöhe (siehe: 9.4)
- 7 -
DE
2
1
