DE
BA-Nr.: 01.09.096/2016-12

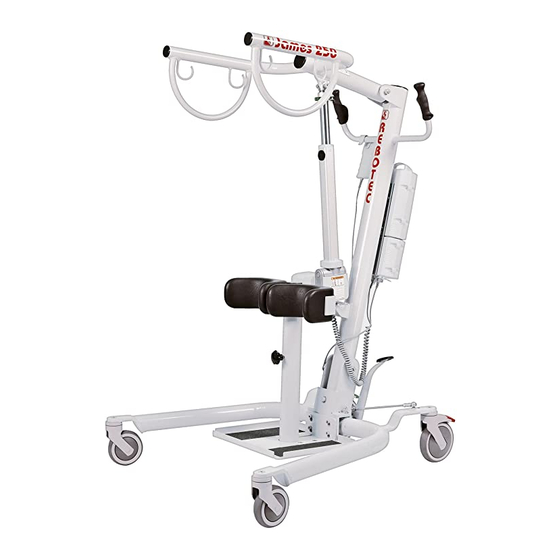

Aufstehhilfe – James 250
Abmaße/cm
82
18
5
67
104
Fertigungsbedingte Maßtoleranzen: +/- 2 cm
Wichtige Hinweise !
 Bedienungsanleitung
 Beachten Sie alle Hinweise, besonders die Sicherheitshinweise und handeln Sie danach.
 Bedienungsanleitung bei Weiterverkauf beifügen.
 Bedienungs- und Wartungsanleitung sind über unsere Homepage herunterladbar.
Bedienungsanleitung
Art.-Nr.: 330.02
Serien-Nummer
06/2005 (Th.B.)
155
90
vor dem Erstgebrauch lesen
REBOTEC
®
Rehabilitationsmittel GmbH
DE-49610 Quakenbrück, Artlandstr. 57-59
Telefon : 05431/9416-0
Telefax : 05431/9416-66
http://www.rebotec.de
E-mail: info@rebotec.de
max. Traglast
250 kg
und für spätere Verwendung bereithalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REBOTEC James 250

Inhaltszusammenfassung für REBOTEC James 250

  • Seite 1 Rehabilitationsmittel GmbH DE-49610 Quakenbrück, Artlandstr. 57-59 Telefon : 05431/9416-0 Telefax : 05431/9416-66 BA-Nr.: 01.09.096/2016-12 http://www.rebotec.de E-mail: info@rebotec.de Bedienungsanleitung Aufstehhilfe – James 250 Art.-Nr.: 330.02 Serien-Nummer 06/2005 (Th.B.) Abmaße/cm max. Traglast 250 kg Fertigungsbedingte Maßtoleranzen: +/- 2 cm Wichtige Hinweise ! ...

  • Seite 2: Inhaltsverzeichnis

    REBOTEC / BA-Nr.: 01.09.096/2016-12 Beschreibung des Produktes Inhaltsverzeichnis Allgemeine Hinweise Einleitung Symbole Verwendungszweck Bedienungskomfort Zubehör / Gurte Garantie Ersatzteilbestellung, Reklamation Wiedereinsatz, Lebensdauer Entsorgung Sicherheitshinweise-Benutzung Produktdaten Lieferumfang Technische Daten Ersatzteile Gebrauchszustand herstellen Laden der Akkus 10.1 Akku 10.2 Anschluss und Laden 10.3...

  • Seite 3: Verwendungszweck

    Pflege Wartung dukt, ohne die Genehmigung des Herstellers, füh- Instandsetzung ren zum Verlust der Garantie. Baujahr Serien-Nummer Das Auslieferdatum auf dem REBOTEC- Produkt Produkt Lieferschein gilt als Garantiebeginn. Schutzart: IPX4 3. Typenschild, Ersatzteilbestellung X-keine Kennzifferangabe Dem Typenschild (Beispiel) können Sie...

  • Seite 4: Sicherheitshinweise-Benutzung

     Bei der Verwendung von Gurten achten Sie auf ständigkeit des Lieferumfanges das ordnungsgemäße Einhängen an dem Ga- belarm der Aufstehhilfe. Keine Gurte verwenden  1 Aufstehhilfe „James 250“ (Grundgestell) die Beschädigungen aufweisen.  1 Steuereinheit  Keine Gegenstände zwischen Griffholm und der ...

  • Seite 5: Ersatzteile

    REBOTEC / BA-Nr.: 01.09.096/2016-12 Schrauben Sie die Steuereinheit (K) mit der Kenngrößen Aufstehhilfe James 250 Schraube M6x16 (Inbusschlüssel/SW5 im Zube- Antrieb kpl. IP66S 24V DC / 5A hör) am Griffholm fest. Schraube fest anziehen! Handschalter IPX4 24V DC Typ A: 230V / 28V, 0,5...
  • Seite 6 REBOTEC / BA-Nr.: 01.09.096/2016-12 5. Schritt / Griffholm aufrichten Heben Sie nun den Lifter- Vor dem Hochstellen des Griffholmes (A) die bei- arm (B) an und bringen den Radfeststeller (F) erst wieder lösen. Zur Ver- die Bohrung der Hebe- meidung von Lackbeschädigungen des Griffhol- achse mit dem Gabelarm mes das Trittpedal (D) gerade stellen.

  • Seite 7: Laden Der Akkus

    REBOTEC / BA-Nr.: 01.09.096/2016-12 10. Laden des Akkus Richtig Falsch 10.1 Akku Sollte der Vorgang Heben/Senken des Gabelarms sich merklich verlangsamen, ist die Akkukapazität zu gering. Laden Sie entladene Akkus möglichst sofort wieder auf! Das erhöht die Lebensdauer des Akkus. Längere Zeit nicht benutzte Akkus sollten alle 6 Monate wieder aufgeladen 10.3 Ladezustand...

  • Seite 8: Handschalter

    REBOTEC / BA-Nr.: 01.09.096/2016-12 12. Handschalter triebsmotor auftritt, die Steuereinheit versagt oder bei völliger Entladung des Akkus, ist die mechani- Mit dem Handschalter wird der Antrieb aktiviert sche Notabsenkung zu verwenden. (stufenlose Verstellung) und bewirkt ein „Heben“ und „Senken“ des Gabelarms. Der Schalter ist bei Achtung-Verletzungsgefahr dem jeweiligen Vorgang gedrückt zu halten (LED...

  • Seite 9: Gabelarm (Halter Für Gurte)

    Je nach Einsatzzweck gibt es verschiedene Gurt- Taste(n) keine nicht Funktion Kabel/ Steckkontakt systeme, die von REBOTEC angeboten werden. prüfen Als Anwendungshilfe für die Gurtsysteme ist eine stark reduzier- Anleitungshilfe erhältlich (siehe Seite: 5/8.). Antrieb außer Be- te Geschwin-...

  • Seite 10: Wartung

    Dies führt zu einer Fehlfunktion bei der Für die Dokumentation der Wartung und In- Absenkung. Die Schrauben am Klemmhebel dür- standsetzung bietet REBOTEC ein War- fen nicht gelockert werden. Bei Fehlfunktion der tungsprotokoll an. Notabsenkung muss eine Neueinstellung durch Bedienungsanleitung und Wartungsprotokoll einen Wartungsdienst erfolgen.

  • Seite 11: Ersatzteile-Produkt

    REBOTEC / BA-Nr.: 01.09.096/2016-12 20. Ersatzteile: James 250/330.02 Art.-Nr. Benennung Stück 1 420.00.71 Linearantrieb, Typ A/(6A) 2 420.10.72 Steuereinheit, Typ A/(24VDC / 6A) 3 420.10.73 Akkueinheit, Typ A/(24VDC / 4,5Ah) 4 420.10.75 Handschalter, Typ A/(24VDC) 5a 420.00.74 Netzadapter Typ A/ (230 V / 0,5 A / 50 Hz) 5b 420.30.75 Netzadapter Typ M/ (100-240V / 0,8-0,4 A / 50-60 Hz)
  • Seite 12 REBOTEC / BA-Nr.: 01.09.096/2016-12 Notizen: Was wir sonst noch liefern … Gehhilfen Gehstöcke Achselstützen Hilfen für Bad und WC Duschhocker Dusch-Toilettenstühle Dusch-Toilettenrollstühle Dusch-Transportstühle Multifunktions-Pflegerollstühle Rollatoren Patientenlifter Aufsteh- und Aufrichthilfen Rufen Sie uns an… …wir informieren Sie gerne! Ihr REBOTEC-Team - 12 -...
