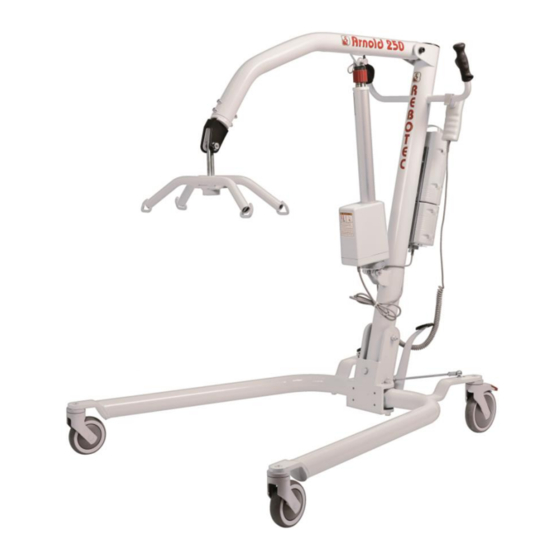

REBOTEC Arnold 250 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. REBOTEC Anleitungen
  4. Medizinische Ausstattung
  5. Arnold 250
  6. Bedienungsanleitung

REBOTEC Arnold 250 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

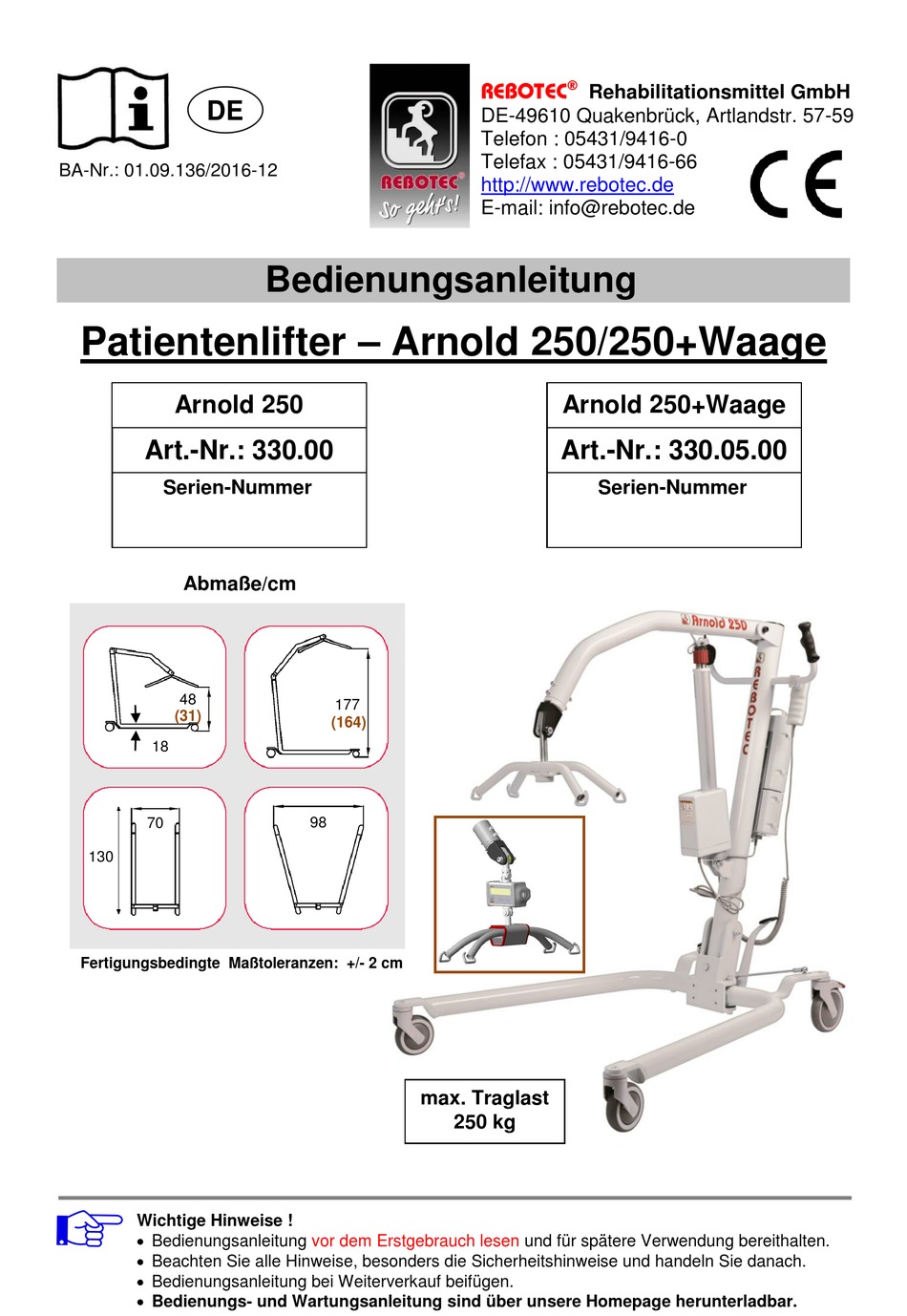

DE
BA-Nr.: 01.09.136/2016-12
Patientenlifter – Arnold 250/250+Waage
Arnold 250
Art.-Nr.: 330.00
Serien-Nummer
Abmaße/cm
06/2005 (Th.B.)
48
(31)
18
70
130
Fertigungsbedingte Maßtoleranzen: +/- 2 cm
Wichtige Hinweise !
 Bedienungsanleitung
 Beachten Sie alle Hinweise, besonders die Sicherheitshinweise und handeln Sie danach.
 Bedienungsanleitung bei Weiterverkauf beifügen.
 Bedienungs- und Wartungsanleitung sind über unsere Homepage herunterladbar.
Bedienungsanleitung
177
(164)
98
max. Traglast
vor dem Erstgebrauch lesen
REBOTEC
®
Rehabilitationsmittel GmbH
DE-49610 Quakenbrück, Artlandstr. 57-59
Telefon : 05431/9416-0
Telefax : 05431/9416-66
http://www.rebotec.de
E-mail: info@rebotec.de
Arnold 250+Waage
Art.-Nr.: 330.05.00
Serien-Nummer
250 kg
und für spätere Verwendung bereithalten.
06/2005 (Th.B.)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für REBOTEC Arnold 250

Inhaltszusammenfassung für REBOTEC Arnold 250

  • Seite 1 REBOTEC ® Rehabilitationsmittel GmbH DE-49610 Quakenbrück, Artlandstr. 57-59 Telefon : 05431/9416-0 Telefax : 05431/9416-66 BA-Nr.: 01.09.136/2016-12 http://www.rebotec.de E-mail: info@rebotec.de Bedienungsanleitung Patientenlifter – Arnold 250/250+Waage Arnold 250 Arnold 250+Waage Art.-Nr.: 330.00 Art.-Nr.: 330.05.00 Serien-Nummer Serien-Nummer Abmaße/cm 06/2005 (Th.B.) 06/2005 (Th.B.) (31) (164) Fertigungsbedingte Maßtoleranzen: +/- 2 cm...

  • Seite 2: Inhaltsverzeichnis

    REBOTEC / BA-Nr.: 01.09.136/2016-12 Beschreibung des Produktes Inhaltsverzeichnis Allgemeine Hinweise Einleitung Symbole Verwendungszweck Bedienungskomfort Zubehör ( Gurte und Lifterwaage) Garantie Typenschild, Ersatzteilbestellung Wiedereinsatz, Lebensdauer Entsorgung Sicherheitshinweise-Benutzung Produktdaten Lieferumfang Technische Daten Ersatzteile Gebrauchszustand herstellen Laden des Akkus 10.1 Akku 10.2 Anschluss und Laden 10.3...

  • Seite 3: Verwendungszweck

    REBOTEC / BA-Nr.: 01.09.136/2016-12 Das Auslieferdatum auf dem REBOTEC- Pflege Wartung Lieferschein gilt als Garantiebeginn. Instandsetzung Werksgarantie auf Materialfehler Baujahr Seriennummer Produkt Dauer Produkt Produkt Antriebsmotor und Linearantrieb 6 Monate Schutzart: IPX4 Elektrobedienelemente 6 Monate X-keine Kennzifferangabe Steuereinheit mit Batterie...

  • Seite 4: Entsorgung

    Transportes aufgetretene Schäden und auf Voll- cherer Betrieb gewährleistet ist. ständigkeit des Lieferumfanges  Bei der Verwendung von Gurten achten Sie auf  1 Patientenlifter „Arnold 250“ (Grundgestell) die ordnungsgemäße Einhängung am Halter des  1 Steuereinheit, Akkueinheit, Handschalter Patientenlifters. Keine Gurte verwenden die Be- ...

  • Seite 5: Ersatzteile

    REBOTEC / BA-Nr.: 01.09.136/2016-12 Schrauben Sie die Steuereinheit (K) mit der Kenngrößen Patientenlifter Arnold Schraube M6x16 am Griffholm fest (Schraube, Steuereinheit IPX4 24V DC / 9A Inbusschlüssel/Zubehör). Schraube fest anziehen! Antrieb kpl. IPX4S 24V DC / 7A Handschalter IPX4 24V DC...
  • Seite 6 REBOTEC / BA-Nr.: 01.09.136/2016-12 Vermeidung von Lackbeschädigungen des Griff- 7. Schritt / Hebeachse montieren holmes das Trittpedal (D) gerade stellen. Hinweisschild (X) am Griffholm unten beachten. Um den Antriebsmotor mit Hebeachse fixieren, entfernen Sie den Schlüs- selring (1) und den Bolzen (2) aus der Bohrung des Lifterarms (B).

  • Seite 7: Laden Des Akkus

    REBOTEC / BA-Nr.: 01.09.136/2016-12 10. Laden des Akkus Richtig Falsch 10.1 Akku Sollte der Vorgang Heben/Senken des Lifterarms sich merklich verlangsamen, ist die Akkukapazität zu gering. Laden Sie entladene Akkus möglichst sofort wieder auf! Das erhöht die Lebensdauer des Akkus. Längere Zeit nicht benutzte Akkus 10.3 Ladezustand...

  • Seite 8: Handschalter

    REBOTEC / BA-Nr.: 01.09.136/2016-12 12. Handschalter Achtung-Verletzungsgefahr ! Mit dem Handschalter wird der Antrieb aktiviert Bei Anwendung der mechanischen Notabsen- (stufenlose Verstellung) und bewirkt ein „Heben“ kung nicht unter den Lifterarm stellen. und „Senken“ des Lifterarms. Der Schalter ist bei Durch Drehen (im Uhrzeigersinn) des roten Griffes dem jeweiligen Vorgang gedrückt zu halten (LED...

  • Seite 9: Lifterarm (Halter Für Gurte)

    Beachten Sie unbedingt die War- tungshinweise für den Halter (siehe Seite: 10/20.). 18. Beseitigung von Störungen Je nach Einsatzzweck gibt es verschiedene Gurt- systeme, die von REBOTEC angeboten werden. Als Anwendungshilfe für die Gurtsysteme ist eine Störung mög. Ursache Maßnahme...

  • Seite 10: Pflege

    REBOTEC / BA-Nr.: 01.09.136/2016-12 werden. Dies führt zu einer Fehlfunktion bei der Störung mög. Ursache Maßnahme Absenkung. Akku nicht od. nicht Akku neu aufsetzen, Bei Fehlfunktion der Notabsenkung muss eine ganz aufgesetzt, Position prüfen Neueinstellung durch einen Wartungsdienst erfol- LED leuchtet grün gen.
  • Seite 11  Nehmen Sie keine eigenmächtigen Verände- rungen oder Umbauten an dem Produkt vor. Dies beeinträchtigt die Sicherheit und Funktion des Produktes. Hierfür übernimmt REBOTEC keine Produkthaftung.  Beachten Sie die Hinweise zur Ersatzteilbestel- lung, Wiedereinsatz und Lebensdauer des Pro- duktes.

  • Seite 12: Ersatzteile-Produkt

    REBOTEC / BA-Nr.: 01.09.136/2016-12 21. Ersatzteile: Arnold 250/250+Waage 12a/b Art.-Nr. Benennung Stück 1 433.00.71 Linearantrieb, Typ A/(7A) 2 433.10.72 Steuereinheit, Typ A/(24VDC / 9A) 3 433.10.70 Akkueinheit, Typ A/ (24VDC / 4,5Ah) 4 433.10.75 Handschalter, Typ A/ (24VDC) 5a 420.00.74 Netzadapter Typ A/ (230 V / 0,5 A / 50 Hz) 5b 420.30.74 Netzadapter Typ M/ (100-240V / 0,8-0,4 A / 50-60 Hz)
