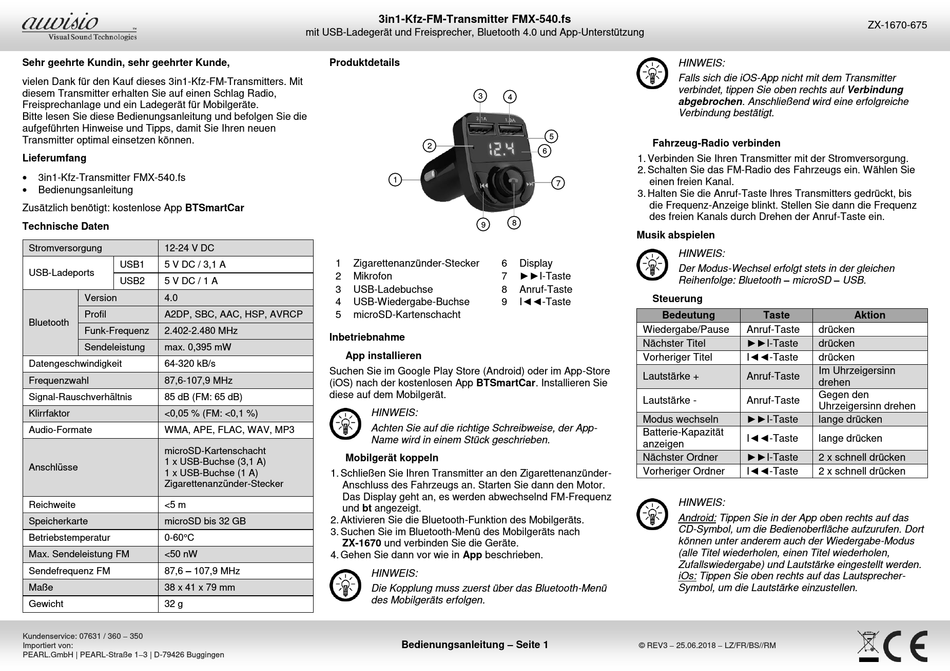

Auvisio FMX-540.fs Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses 3in1-Kfz-FM-Transmitters. Mit
diesem Transmitter erhalten Sie auf einen Schlag Radio,
Freisprechanlage und ein Ladegerät für Mobilgeräte.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Transmitter optimal einsetzen können.
Lieferumfang

3in1-Kfz-Transmitter FMX-540.fs

Bedienungsanleitung
Zusätzlich benötigt: kostenlose App BTSmartCar
Technische Daten
Stromversorgung 12-24 V DC
USB1 5 V DC / 3,1 A
USB-Ladeports
USB2 5 V DC / 1 A
Version 4.0
Profil A2DP, SBC, AAC, HSP, AVRCP
Bluetooth
Funk-Frequenz 2.402-2.480 MHz
Sendeleistung max. 0,395 mW
Datengeschwindigkeit 64-320 kB/s
Frequenzwahl 87,6-107,9 MHz
Signal-Rauschverhältnis 85 dB (FM: 65 dB)
Klirrfaktor <0,05 % (FM: <0,1 %)
Audio-Formate WMA, APE, FLAC, WAV, MP3
microSD-Kartenschacht
1 x USB-Buchse (3,1 A)
Anschlüsse
1 x USB-Buchse (1 A)
Zigarettenanzünder-Stecker
Reichweite <5 m
Speicherkarte microSD bis 32 GB
Betriebstemperatur 0-60°C
Max. Sendeleistung FM <50 nW
87,6 – 107,9 MHz
Sendefrequenz FM
Maße 38 x 41 x 79 mm
Gewicht 32 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
3in1-Kfz-FM-Transmitter FMX-540.fs
mit USB-Ladegerät und Freisprecher, Bluetooth 4.0 und App-Unterstützung
Produktdetails
3
2
1
9
1 Zigarettenanzünder-Stecker
2 Mikrofon
3 USB-Ladebuchse
4 USB-Wiedergabe-Buchse
5 microSD-Kartenschacht
Inbetriebnahme
App installieren
Suchen Sie im Google Play Store (Android) oder im App-Store
(iOS) nach der kostenlosen App BTSmartCar. Installieren Sie
diese auf dem Mobilgerät.
HINWEIS:
Achten Sie auf die richtige Schreibweise, der App-
Name wird in einem Stück geschrieben.
Mobilgerät koppeln
1. Schließen Sie Ihren Transmitter an den Zigarettenanzünder-
Anschluss des Fahrzeugs an. Starten Sie dann den Motor.
Das Display geht an, es werden abwechselnd FM-Frequenz
und bt angezeigt.
2. Aktivieren Sie die Bluetooth-Funktion des Mobilgeräts.
3. Suchen Sie im Bluetooth-Menü des Mobilgeräts nach
ZX-1670 und verbinden Sie die Geräte.
4. Gehen Sie dann vor wie in App beschrieben.
HINWEIS:
Die Kopplung muss zuerst über das Bluetooth-Menü
des Mobilgeräts erfolgen.
Bedienungsanleitung – Seite 1
HINWEIS:
Falls sich die iOS-App nicht mit dem Transmitter
verbindet, tippen Sie oben rechts auf Verbindung
4
abgebrochen. Anschließend wird eine erfolgreiche
Verbindung bestätigt.
5
Fahrzeug-Radio verbinden
6
1. Verbinden Sie Ihren Transmitter mit der Stromversorgung.
2. Schalten Sie das FM-Radio des Fahrzeugs ein. Wählen Sie
einen freien Kanal.
7
3. Halten Sie die Anruf-Taste Ihres Transmitters gedrückt, bis
die Frequenz-Anzeige blinkt. Stellen Sie dann die Frequenz
des freien Kanals durch Drehen der Anruf-Taste ein.
8
Musik abspielen
HINWEIS:
6 Display
Der Modus-Wechsel erfolgt stets in der gleichen
►►I-Taste
7
Reihenfolge: Bluetooth – microSD – USB.
8 Anruf-Taste
Steuerung
9 I◄◄-Taste
Bedeutung
Wiedergabe/Pause
Nächster Titel
Vorheriger Titel
Lautstärke +
Lautstärke -
Modus wechseln
Batterie-Kapazität
anzeigen
Nächster Ordner
Vorheriger Ordner
HINWEIS:
Android: Tippen Sie in der App oben rechts auf das
CD-Symbol, um die Bedienoberfläche aufzurufen. Dort
können unter anderem auch der Wiedergabe-Modus
(alle Titel wiederholen, einen Titel wiederholen,
Zufallswiedergabe) und Lautstärke eingestellt werden.
iOs: Tippen Sie oben rechts auf das Lautsprecher-
Symbol, um die Lautstärke einzustellen.
© REV3 – 25.06.2018 – LZ/FR/BS//RM
ZX-1670-675
Taste Aktion
Anruf-Taste drücken
►►I-Taste
drücken
I◄◄-Taste drücken
Im Uhrzeigersinn
Anruf-Taste
drehen
Gegen den
Anruf-Taste
Uhrzeigersinn drehen
►►I-Taste
lange drücken
I◄◄-Taste lange drücken
►►I-Taste
2 x schnell drücken
I◄◄-Taste 2 x schnell drücken
