infactory NC-2270 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser elektrischen Luftpumpe für
schnelles auf- und abpumpen. Mit dieser praktischen Luftpumpe
können Sie Luftbetten, Schlauchboote und ähnliche Produkte
mühelos und zeitsparend aufpumpen und die Luft ebenso
schnell wieder abpumpen.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie die Luftpumpe optimal einsetzen können.
Lieferumfang
elektrische Luftpumpe
•
flexibler Luft-Schlauch
•
3 Adapter
•
Bedienungsanleitung
•

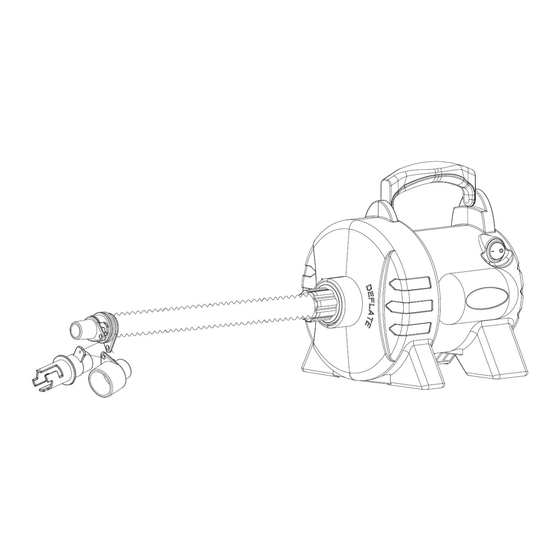

Produktdetails
3
2
1
9
1. Schlauch-Schraubanschluss
2. flexibler Luft-Schlauch
3. Lufteinlass-Schraubanschluss (Abpumpen)
4. Tragegriff
5. Ein/Aus-Schalter
6. Luftauslass-Schraubanschluss (Aufpumpen)
7. Adapter-Anschluss
8. Adapter
9. Stromanschlusskabel
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Inbetriebnahme
HINWEIS:
Diese Luftpumpe ist konstruiert für einen hohen
Luftdurchsatz bei niedrigem Druck. Sie eignet sich zum
Aufpumpen großvolumiger Produkte, wie
Luftmatratzen, Schlauchboote, etc., nicht jedoch für
Produkte, die einen hohen Luftdruck benötigen, wie
Bälle oder Radreifen.
Verwendung
ACHTUNG!
Die Luftpumpe ist nicht für Dauerbetrieb geeignet.
Benutzen Sie die Luftpumpe für jeweils max. 20
Minuten und lassen sie danach abkühlen, um eine
Überhitzung und Schädigung des Motors zu
vermeiden.
ACHTUNG!
4
Richten Sie den Luftauslass während des Betriebs
5
niemals auf die Augen oder das Gesicht. In den
6
Luftstrom geratende Partikel können zu schweren
Verletzungen der Augen führen!
7
Aufpumpen
1. Schrauben Sie den Schlauch-Schraubanschluss bis zum
Anschlag in den mit INFLATE markierten Luftauslass-
Schraubanschluss (6) der Luftpumpe.
8
2. Wählen Sie den passenden Adapter für das Ventil des
aufzupumpenden Produkts, stecken ihn mit der Stiftseite in
den Adapter-Anschluss ein und arretieren ihn durch Drehen
im Uhrzeigersinn.
3. Schließen Sie das Stromanschlusskabel der Luftpumpe ans
Stromnetz an.
4. Stecken Sie nun den Adapter in das Ventil und stellen den
Ein/Aus-Schalter auf die Position I.
5. Das Produkt wird aufgepumpt.
elektrische Luftpumpe
für schnelles auf- und abpumpen
Bedienungsanleitung – Seite 1
6. Wenn das Produkt die gewünschte Festigkeit erreicht hat,
schalten Sie die Luftpumpe aus, indem Sie den Ein/Aus-
Schalter auf 0 stellen.
7. Ziehen Sie den Adapter vom Ventil ab und schließen es.
Abpumpen
1. Schrauben Sie den Schlauch-Schraubanschluss bis zum
Anschlag in den mit DEFLATE markierten Lufteinlass-
Schraubanschluss (3) der Luftpumpe.
2. Entfernen Sie gegebenenfalls einen bereits
angeschlossenen Adapter, indem Sie ihn gegen den
Uhrzeigersinn drehen und abziehen. Wählen Sie den
passenden Adapter für das Ventil des abzupumpenden
Produkts, stecken ihn mit der Stiftseite in den Adapter-
Anschluss ein und arretieren ihn durch Drehen im
Uhrzeigersinn.
3. Schließen Sie das Stromanschlusskabel der Luftpumpe ans
Stromnetz an.
HINWEIS:
Stellen Sie sicher, dass das Abpumpen am Ventil
möglich ist. Lesen Sie nötigenfalls zuvor die
Produkthinweise, um zu erfahren, wie Sie ein Sperr-
oder Rückschlagventil öffnen.
4. Stecken Sie nun den Adapter in das geöffnete Ventil und
stellen den Ein/Aus-Schalter auf die Position I.
5. Die Luft wird aus dem Produkt abgepumpt.
6. Wenn die Luft aus dem Produkt soweit, wie gewünscht
abgesaugt ist, schalten Sie die Luftpumpe aus, indem Sie
den Ein/Aus-Schalter auf 0 stellen.
7. Ziehen Sie den Adapter vom Ventil ab und schließen es.
© REV1 – 08.06.2015 – PM//LS
NC-2270-675
