DTS RA7 HEAD Bedienungsanleitung
Verwandte Anleitungen für DTS RA7 HEAD
Inhaltszusammenfassung für DTS RA7 HEAD

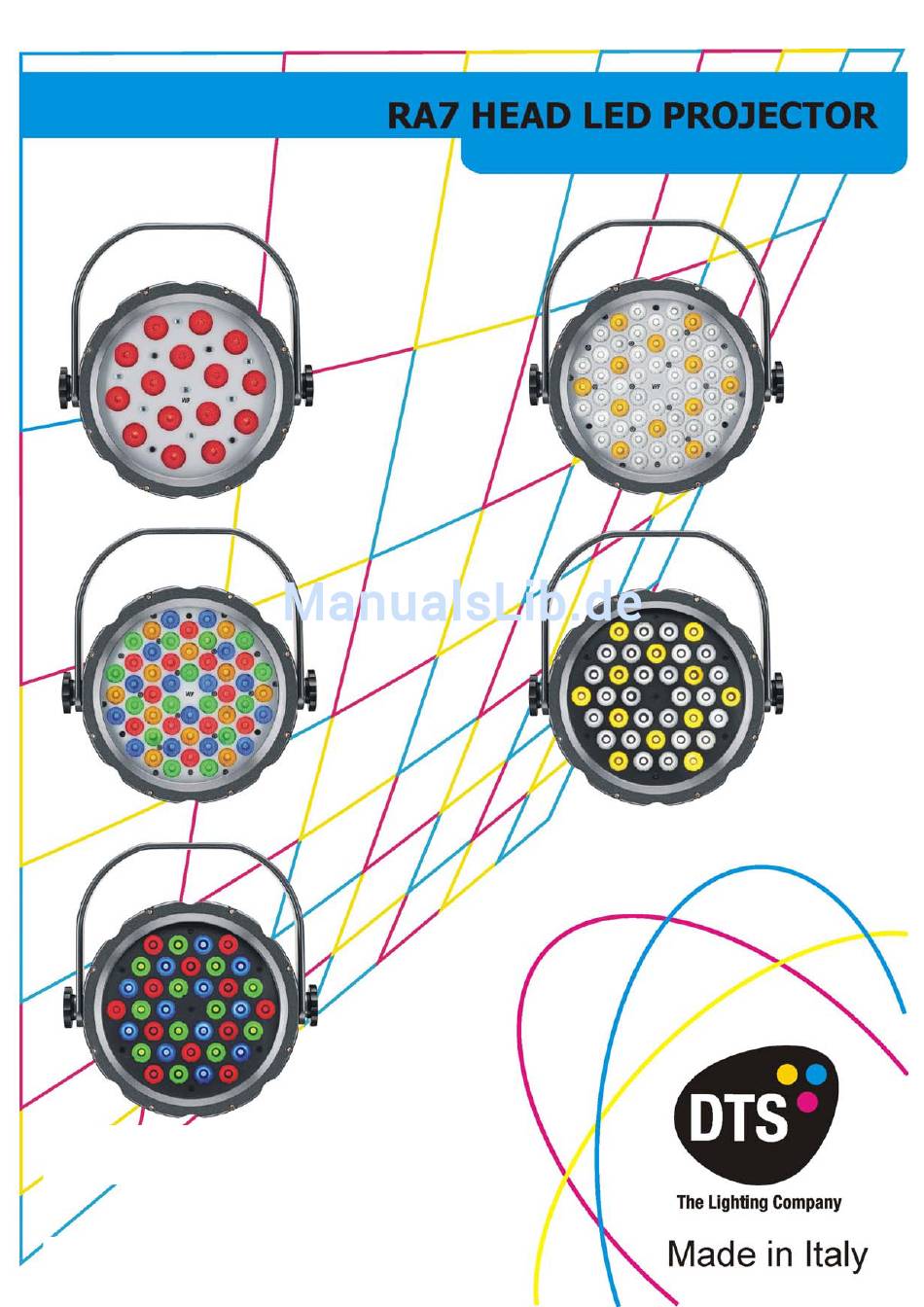

- Seite 1 Bedienungsanleitung D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...
- Seite 2 RA7 HEAD Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise .........................4 Symbole...............................4 Wichtige Sicherheitsinformationen ....................4 Brandschutz............................4 Wärme ..............................4 Beschreibung.............................5 Technische Daten ..........................6 Maße und Gewichte ...........................6 Zubehör ..............................7 Elektrische Anschlüsse ........................7 Konfigurationsbeispiele........................8 RA7 HEAD + Z1 Outdoor Steuerung ....................8 RA7 HEAD + Z8 Steuerung mit M12 Ausgängen ................9 Notizen..............................10... -
Seite 4: Allgemeine Hinweise
RA7 HEAD 1 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. Dieses ist ein professionelles Gerät und soll durch eine Elektrofachkraft oder eine entsprechend erfahrene und geschulte Person installiert werden. -
Seite 5: Beschreibung
Schatten nicht entstehen können. RA7 HEAD RGBA: 54 x 1W P4 LEDs (12 x Rot, 15 x Grün, 15 x Blau, 12 x Amber), 16 Millionen Farben, stufenlos veränderbare Farbtemperatur von 3.200°K bis 5.500°K. Die Anordnung der LEDs stellt sehr gleichmäßige RGBA-Farbmischungen und eine ebenfalls gleichmäßige Ausleuchtung der angestrahlten... -
Seite 6: Technische Daten
RA7 HEAD Full Colour: 15 x 3W Full Colour LEDs RA7 HEAD RGBA: 54 x 1W P4 LEDs (12 x Rot, 15 x Grün, 15 x Blau, 12 x Amber) RA7 HEAD RGB: 36 x 1W P4 LEDs (12 x Rot, 12 x Grün, 12 x Blau) ... -
Seite 7: Zubehör
Z1 Stromversorgung / LED-Steuerung f. außen (IP65) 03.LA.009.IP65 101253 Z8 19“-Rack Stromversorgung / LED-Steuerung 03.LA.075.V2 100456-1 Elektrische Anschlüsse RA7 HEAD LED-Strahler sind mit einem M12 Stecker ausgestattet. M12 LED-Steckverbinder Pinbelegung: LED-Eingang an allen LED-Ausgang an Z1 RA7 HEAD Modellen: Outdoor / Z8 Steuerung: Rot +... -
Seite 8: Konfigurationsbeispiele
ACHTUNG : Die Z1 Steuerung / Stromversorgung kann maximal einen RA7 HEAD versorgen. Das Kabel zwischen Z1 Steuerung und RA7 HEAD (alle Modelle) soll nicht länger als 100m sein. Verbinden oder trennen Sie die Geräte auf keinen Fall bei eingeschalteter Stromversorgung. -
Seite 9: Ra7 Head + Z8 Steuerung Mit M12 Ausgängen
Die Z8 Steuerung / Stromversorgung kann maximal einen RA7 HEAD pro Ausgang treiben. Das Kabel zwischen Z8 Steuerung und RA7 HEAD RGB, WHITE 36 soll nicht länger als 100m sein. Das Kabel zwischen Z8 Steuerung und RA7 HEAD Full Colour, RGBA, WHITE 54 soll nicht länger als 50m sein. -
Seite 10: Notizen
RA7 HEAD Notizen... - Seite 11 RA7 HEAD Notizen...
- Seite 12 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
