DTS delta 10 F Bedienungsanleitung
Verwandte Anleitungen für DTS delta 10 F
Inhaltszusammenfassung für DTS delta 10 F

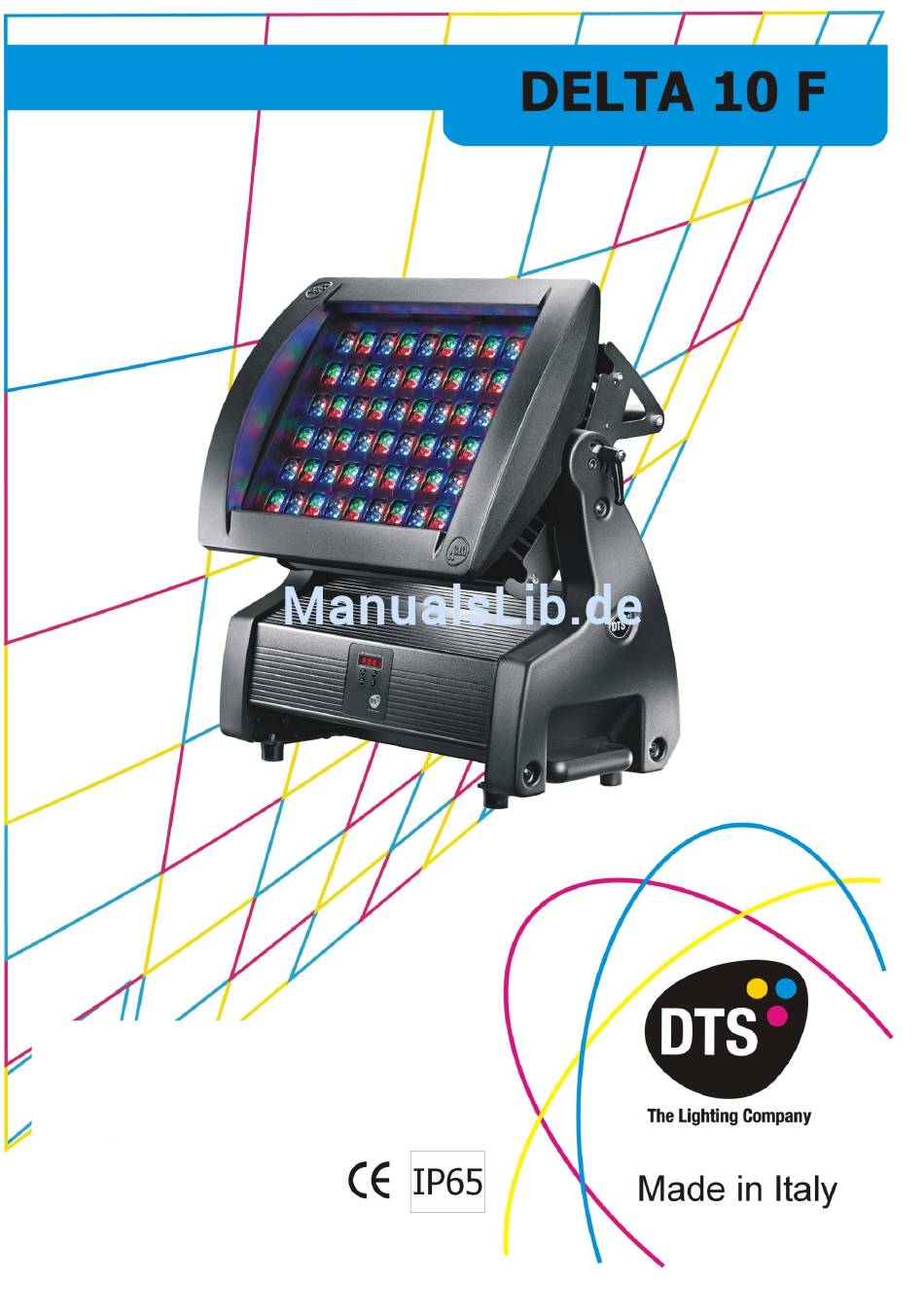

- Seite 1 Bedienungsanleitung Software V2.17 D.T.S. Illuminazione srl – ITALY D.T.S. Illuminazione srl – ITALY http://www.D.T.S.-lighting.it http://www.DTS-lighting.it...
- Seite 2 DELTA 10 F Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
DELTA 10 F Inhalt Symbole .............................. 4 Allgemeine Warnhinweise ........................ 4 Garantie .............................. 4 Beschreibung ............................. 5 Technische Eigenschaften ....................... 6 Zubehör .............................. 6 Wichtige Sicherheitsinformationen ....................7 Brandschutz ............................7 Elektrische Sicherheit .......................... 7 Schutz gegen schädigende Lichteinwirkung ..................7 Generelle Sicherheitsvorkehrungen .................... -
Seite 4: Symbole
DELTA 10 F 1 Symbole In diesem Manual verwendete grafische Symbole und ihre Bedeutungen: = heiße Geräteoberfläche. = Gefahr eines elektrischen Schlages. = allgemeiner Gefahrenhinweis. = Gerät nicht auf brennbaren Oberflächen betreiben! = Mindestabstand zwischen Gerät und angestrahlten Objekten. 2 Allgemeine Warnhinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. -
Seite 5: Beschreibung

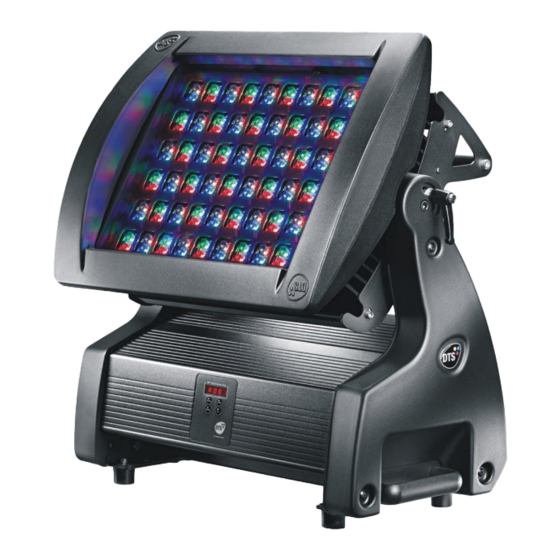

Die DELTA 10 F RGBW können in vertikaler, horizontaler oder in Über-Kopf-Position, auf dem Boden stehend oder an Traversen befestigt betrieben werden. Der DELTA 10 F ist auch als DELTA 10 F CT (mit 180 weißen und 60 amberfarbenen LEDs) sowie auf Wunsch als RGBA-Version lieferbar. -
Seite 6: Technische Eigenschaften
DELTA 10 F 5 Technische Eigenschaften Betriebsspannung 90-260V AC, 50-60Hz Leistungsaufnahme 5,3A 480W 120V 480W 230V 2,1A 480W 260V 1,85A 480W Leistungsfaktor 0.95 elektronische Leistungsfaktor-Korrektur Wirkungsgrad 90% typ. -10°C … 40°C Temperaturbereich Gewicht 18kg schwarz, weiß Oberfläche Klassifizierung und Sicherheit LED: Klasse 2 LED-Produkt Maße und Gewichte... -
Seite 7: Wichtige Sicherheitsinformationen
Im Inneren der Geräte treten lebensgefährliche elektrische Spannungen auf! Trennen Sie die Geräte vor dem Öffnen unbedingt vom Stromnetz! Die DELTA 10 F Geräte sollten aufgrund des hohen technischen Standards nur von geschultem Fachpersonal gewartet und repariert werden. Wenden Sie sich an autorisierte D.T.S.-Servicewerkstätten! ... -
Seite 8: Installation
Im Inneren des DELTA 10 F befinden sich elektronische und elektrische Baugruppen. Flüssigkeiten jeglicher Art dürfen nicht in das Gerät gelangen! Schwenkbereich Der Kopf des DELTA 10 F kann um 90° geschwenkt werden. Achten Sie darauf, dass dieser Bereich nicht blockiert ist! (s. Abb.) Hinweis:... -
Seite 9: Brandschutz
Zwangsbelüftung Die Lüftungsschlitze und Lüfter am Scheinwerferkopf dürfen nicht blockiert sein, wenn das Gerät in Betrieb ist. Mangelnde Belüftung der DELTA 10 F führt zu Überhitzung und zu Fehlfunktionen. Umgebungstemperatur Der DELTA 10 F darf nicht an unzureichend belüfteten Orten betrieben werden. -
Seite 10: Dmx-Verbindung
Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des XLR-Steckverbinders! Das DMX-Signal der Steuerung wird mit dem DMX-IN Anschluss des ersten DELTA 10 F verbunden, der DMX-OUT Anschluss dieses Gerätes mit dem DMX-IN des nächsten DELTA 10 F. Alle weiteren Geräte werden entsprechend der Reihe nach verkabelt. -
Seite 11: Dmx-Adressierung
DELTA 10 F DMX-Adressierung Der DELTA 10 F bietet drei DMX-Betriebsarten: 10 DMX-Kanäle, 6 DMX-Kanäle oder benutzerdefinierte DMX-Kanäle. Im Folgenden werden die Einstellungen für den 10-Kanal Modus beschrieben: Gerät 1 A001 Gerät 2 A011 A021 …Die Adresse des nächsten Gerätes ergibt sich einfach durch Addition von ‚10’. -
Seite 12: Display-Funktionen Und Menüstruktur
DELTA 10 F 12 DISPLAY–Funktionen und Menüstruktur Die Abbildung zeigt die Bedienelemente des DELTA 10 F. Hier können Sie Parameter und den Funktionsumfang verändern. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert. - Seite 13 DELTA 10 F 0-100% Standard = 0 LED - Einstellungen für R, G, B, A 0-100% Min/Max, Smooth und Compression Standard = 100 Level sowie den Boost-Modus 0-100% Standard = 0 RGBA Minimum – zum Einstellen der Mindestwerte von Rot, Grün, Blau 0-100% und Amber (Weiß).
- Seite 14 DELTA 10 F Weiße Makros 01-16 16 Makros in Weiß von 2.800 bis 6.500K Dimmer Dimmer-Einstellung (wie mit Kanal 2 bei DMX-Betrieb). Diese Einstellung gilt für alle Programme und Makros. Shutter Shutter-Wert (einstellbar wie im DMX-Betrieb mit Kanal 1). Die Einstellung des Shutter-Wertes gilt nur für die Makros CU01-16 und WH01-16 Verlassen des Automatik-Modus Menüs...
- Seite 15 Nachdem der DELTA 10 F und Sender synchronisiert sind, gibt es zwei mögliche Betriebszustände : Der Sender hat ein DMX-Signal erkannt und sendet dieses zum DELTA 10 F. Die LED am Sender leuchtet permanent in grün und das Display des DELTA 10 F leuchtet ebenfalls stetig.
- Seite 16 DELTA 10 F Standard = off EMERGENCY Notfall-Betriebsart. Falls das DMX-Signal ausgefallen oder nicht verfügbar Standard = White1 ist, wird in diesem Modus eine von 16 Weißlicht- Stimmungen wiedergegeben. Sehr nützlich z.B. zur Beleuchtung von Notausgängen. Bereich 1-255 Standard = 255 DEFAULT zum Wiederherstellen der Standardeinstellungen.
-
Seite 17: Automatische Betriebsarten (Auto)
DELTA 10 F 13 Automatische Betriebsarten (AUTO) DELTA 10 F können ohne externe DMX-Steuerung im AUTO-Modus betrieben werden. Zunächst stellen Sie die DMX-Verkabelung her (siehe Abb.). Maximal 31 sogenannter ‚Slave’-Geräte (betrieben im SLAVE-Modus) können an ein ‚Master’-Gerät angeschlossen werden. Um das erste Gerät in den AUTO-Modus zu versetzen, navigieren sie durch das Modus-Menü bis AUTO angezeigt wird. -
Seite 18: Rec-Modus
DELTA 10 F REC-Modus In dieser Betriebsart werden eigene Lichtszenen im DELTA 10 F programmiert, die dann im AUTO- Modus als Lauflicht (CHPr) wiedergegeben werden. Jedes Gerät kann eigene Programme speichern und abspielen. Im RECorder-Modus muss der DELTA 10 F im 10-Kanal-Modus betrieben werden. -
Seite 19: Regelmäßge Reinigung
Überprüfen Sie die Schutzerdung und den festen Sitz der Steckverbindungen. Ersetzen von Sicherungen: Der Sicherungshalter mit der Gerätesicherung des DELTA 10 F befindet sich im Fuß neben der Netzkabeldurchführung. Überprüfen Sie die Sicherung mit einem Multimeter und falls erforderlich, ersetzen Sie diese nur durch einen gleichwertigen Typ. -
Seite 20: Einsetzen Von Linsensets
Wide-Flood (45°) 03.LK.065 Ellipse (15° x 45°) 03.LK.063 können die DELTA 10 F umgerüstet und erweitert werden. Um diese Sets einzubauen, verfahren Sie wie folgt: Entfernen Sie die markierten sechs Schrauben Entfernen Sie die Lampenkopfes-Abdeckung auf beiden Seiten des Lampenkopfes Lösen Sie diese vier Schrauben und entfernen... -
Seite 21: Dmx-Protokolle
DELTA 10 F 17 DMX-Protokolle 10-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU Weiß Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) FARBMAKROS FUNKTIONEN DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 –... - Seite 22 DELTA 10 F DMX-Kanal Parameter: Weiß (vorprogrammierte Weißtöne) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B voll (255) 106 - 155 D.T.S. Weiß Wenn Kanal 10 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX- Wertebereich 0–79): 156 –...
- Seite 23 DELTA 10 F DMX-Kanal Parameter: Farbmakros Wenn (siehe Seite 12) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Makro 1 23 – 30 Makro 2 31 – 38 Makro 3 39 – 46 Makro 4 47 –...
-
Seite 24: Kanal Modus
DELTA 10 F 6-Kanal Modus SHUTTER DIMMER GRÜN BLAU Weiß DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 – 119 Stroboskop m. -
Seite 25: Notizen
DELTA 10 F 18 Notizen... - Seite 26 DELTA 10 F NOTIZEN...
-
Seite 27: Dmx-Übersicht
DELTA 10 F 19 DMX-Übersicht DMX-Übersicht D.T.S. DELTA 10 F RGBW Modus 6-Kanal 10-Kanal (Standard) Kanal SHUTTER SHUTTER DIMMER DIMMER GRÜN GRÜN BLAU BLAU Weiß Weiß Weiß (vorprogrammiert) FARBMAKROS FUNKTIONEN DMX-Übersicht D.T.S. DELTA 10 F RGBW Modus 6-Kanal 10-Kanal (Standard) - Seite 28 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
