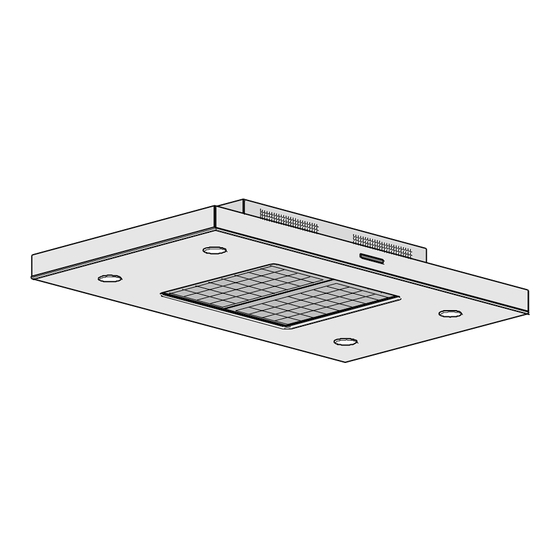

- Seite 1 Montage- und Bedienungsanleitung Umluft-Deckenhaube Support...
-
Seite 2: Zu Dieser Anleitung
Bestimmungsgemäßer Gebrauch Lesen Sie diese Bedienungsanleitung aufmerk- sam durch! Sie enthält wichtige Hinweise zum Die Umluft-Deckenhaube „Support“ ist zum Ein- sicheren Gebrauch des Geräts. Bewahren Sie bau über einem Kochfeld vorgesehen, um den alle Unterlagen auch für Nachbesitzer auf. entstehenden Kochdunst aufzunehmen. Der Ein- Für die Umluft-Deckenhaube „Support“... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ......... 12 Zu dieser Anleitung ........dummy Gerät ............12 Symbole in der Anleitung ......Funk-Fernbedienung ........12 Bestimmungsgemäßer Gebrauch ....Typenschild ..........Sicherheitshinweise........dummy Inha ltsv erzeic hnis Kinder im Haushalt........Ordnungsgemäße Installation ....... Brandgefahr durch Fettablagerungen ... Beim Gebrauch ........... -
Seite 4: Sicherheitshinweise
Wasser löschen. Flammen mit Topfdeckel oder Löschdecke ersticken. Beim Gebrauch • Öffnungen zur Be- und Entlüftung nie abde- cken oder zustellen. Das Gerät kann dadurch beschädigt werden. • Keine brennbaren oder explosiven Stoffe ab- saugen. Diese können sich entzünden! Support... -
Seite 5: Entsorgung
örtlichen Rücknahmesystem für Elektro- und Elekt- ronik-Altgeräte zugeführt werden. leerer Absa tz Betriebsarten Die Umluft-Deckenhaube „Support“ saugt den Kochdunst über der Kochstelle ab und reinigt ihn Umluftbetrieb über Fettfilter und Geruchsfilter. Ausstattungsmerkmale • internes vierstufiges Gebläse •... -
Seite 6: Bedienung
Bei geringem Kochdunst die • Lüfterstufe 1 einschalten: Lüfterstufe entsprechend dem auftretenden Taste + kurz drücken. Kochdunst wählen. • Umschalten auf Lüfterstufe 2, 3, 4: Taste + jeweils kurz drücken. • Stufe 4 (Intensivstufe) direkt einschalten: Taste + lang drücken. Support... -
Seite 7: Reinigung Und Pflege
Reinigung und Pflege Gerät reinigen Edelstahlflächen GEFAHR Die Edelstahlflächen mit einem handelsüblichen Eindringende Feuchtigkeit kann einen Reinigungsmittel und klarem Wasser feucht ab- Stromschlag verursachen oder das Ge- wischen. Nur wenig Wasser verwenden. Einge- rät beschädigen. trocknete Stellen mit wenig Wasser einweichen. Das Gerät nicht mit Wasser abspritzen Mit einem weichen Tuch nachreiben und trock- oder mit Dampf reinigen. - Seite 8 Reinigung von Hand: • Fettfilter in heißer Spüllauge einweichen und mit weicher Bürste reinigen. Hinweis: Bei hartnäckigem Schmutz kann ein handelsüblicher Fettlöser verwendet werden. • Fettfilter nach der Reinigung gut ausspülen, abtropfen und trocknen lassen. leerer Absa tz Support...
-
Seite 9: Hilfe Bei Funktionsstörungen
Hilfe bei Garantie Funktionsstörungen Die Herstellergarantie ist durch die gesetzlichen Regelungen festgelegt und beträgt 2 Jahre ab Kaufdatum. Was Sie selbst tun können Oft können Störungen leicht selbst behoben werden. Beachten Sie aber die Sicherheitshin- weise. GEFAHR Stromschlaggefahr - unsachgemäße Reparaturen sind gefährlich. -
Seite 10: Montage Und Einbau
4 Bohrungen mit dem beigelegten Befes- tigungsmaterial befestigen. Lieferumfang Im Lieferumfang enthalten sind: • Deckenhaube mit Steuerung, Gebläse und Beleuchtung • 2 Fettfilter • 2 Geruchsfilter • Umluftkasten mit Netzanschlusskabel • Funk-Fernbedienung • Befestigungsmaterial • Montage- und Bedienungsanleitung Support... -
Seite 11: Netzstecker Montieren
Netzstecker montieren Deckenhaube am Umluftkasten montieren GEFAHR Stromschlaggefahr Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften ent- sprechend den elektrotechnischen Re- geln durchgeführt werden. 1. 6 Schrauben (A) am Umluftkasten lockern Die Anschlussspannung muss mit den Angaben auf dem Typenschild übereinstimmen. 2. -
Seite 12: Technische Daten
190 – 240 V Frequenz: 50 Hz Leistungsaufnahme max.: 720 W Leistungsregelung: 4-stufig Abluftvolumen netto: max. 620 m Material: Edelstahl/Glas Funk-Fernbedienung Batterien: 1 Knopfzelle, CR2032 Reichweite: max. 7 m Gewicht: 245 g Maße: 165 x 52 x 18 mm Material: Aluminium eloxiert Support... - Seite 13 Umbruch...
- Seite 15 Verdränger...
- Seite 16 Adler Dunstabzugshauben GmbH Bahnhofstrasse 23 91325 Adelsdorf Deutschland Zentrale 0049 (0) 91 95 - 9 21 63 33 Kundendienst 0049 (0) 91 95 - 9 21 63 34 Telefax 0049 (0) 91 95 - 9 21 63 35 Version: 1.0 - K2 / 2013/06/25 E-Mail: info@adler-dunstabzug.de...
