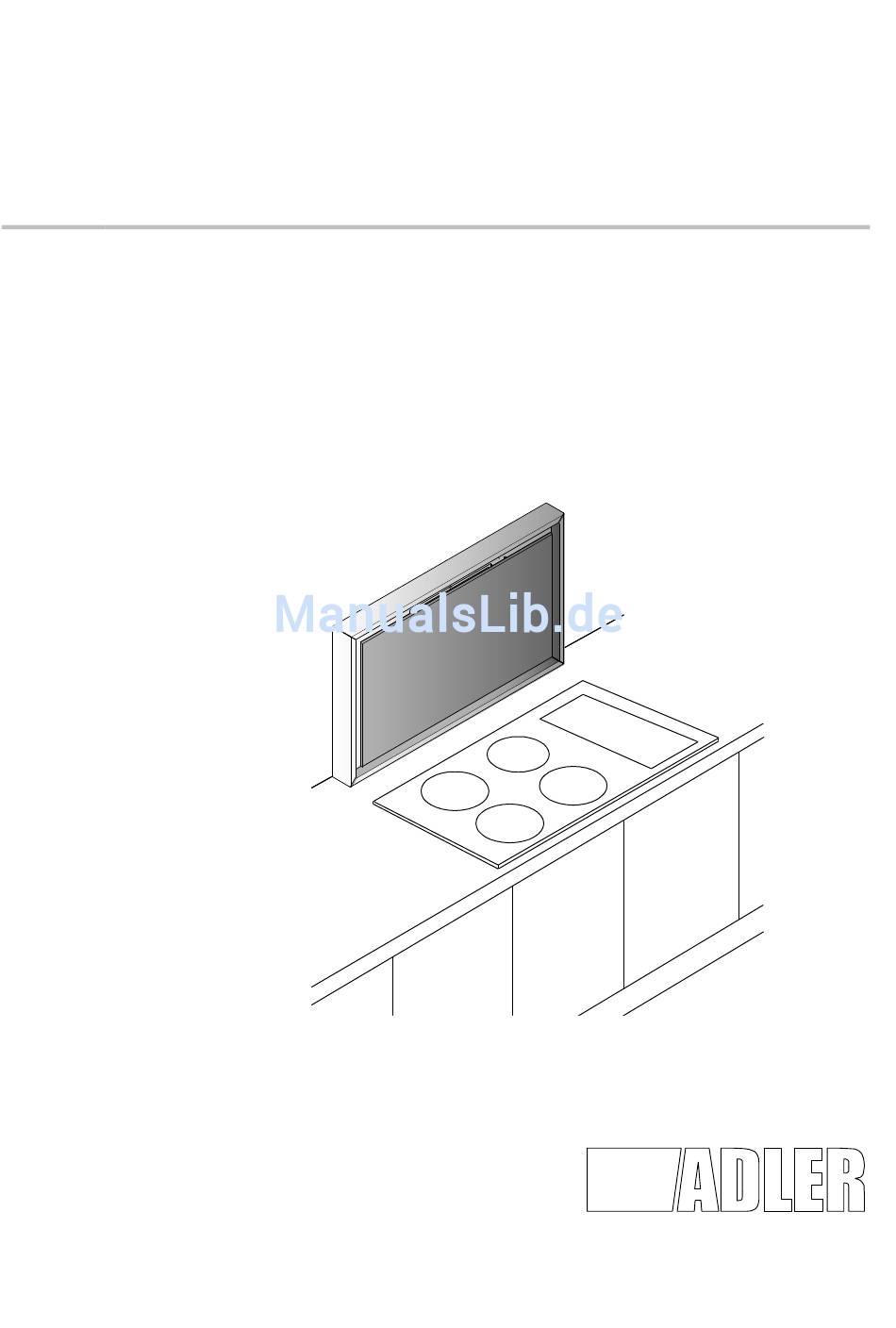

- Seite 1 Montage- und Bedienungsanleitung Wandhaube Flat...
-
Seite 2: Zu Dieser Anleitung
Bestimmungsgemäßer Gebrauch Lesen Sie diese Bedienungsanleitung aufmerk- sam durch! Sie enthält wichtige Hinweise zum Die Wandhaube „Flat“ ist zum Einbau über einem sicheren Gebrauch des Geräts. Bewahren Sie Kochfeld vorgesehen, um den entstehenden alle Unterlagen auch für Nachbesitzer auf. Kochdunst aufzunehmen. Der Einsatz kann im Für die Wandhaube „Flat“... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Arbeitsplatte ausschneiden ......13 Zu dieser Anleitung ........dummy Sockelgebläse einbauen - Umluftgerät ..14 Symbole in der Anleitung ......Abluftsammler einbauen - Abluftgerät ... 14 Einsatz Lüfterkasten herausnehmen ..... 14 Bestimmungsgemäßer Gebrauch ....Abluftkanal anschließen - Umluftgerät ... 15 Typenschild .......... -
Seite 4: Sicherheitshinweise
Vorschriften und geeignete Maßnahmen. Brandgefahr durch Fettablagerungen WARNUNG Fettablagerungen am Gerät oder dem Fettfilter können sich entzünden. Beachten Sie nachfolgende Hinweise: • Keine offenen Flammen in der Nähe des Ge- räts verwenden (z. B. beim Flambieren). • Auf der Kochstelle nicht frittieren. Flat... -
Seite 5: Entsorgung
Entsorgung GEFAHR Erstickungsgefahr im Abluftbetrieb. Sorgen Sie im Abluftbetrieb für ausrei- Verpackungsmaterial entsorgen chende Frischluftzufuhr. Alle Verpackungsmaterialien sind umweltverträg- Beachten Sie die Sicherheitshinweise. lich und wiederverwendbar. Das Verpackungs- material kann bei der Verkaufsstelle zurückgege- ben werden oder den örtlichen Sammelstellen für Altpapier und Kunststoffe (Folien, Schaumstoffe) Umluftbetrieb zugeführt werden. -
Seite 6: Gerätebeschreibung
Abluftkanalelemente oder eine Funkfernbedienung. Diese finden Sie im Planungshandbuch. Gerne berät Sie hierzu Ihr Fachhändler. Die Wandhaube „Flat“ saugt den Kochdunst über eine Randabsaugung im Absaugelement ab und reinigt ihn über Fettfilter und Geruchsfilter (nur bei Umluftbetrieb). Die Frontabdeckung kann zur Reinigung nach unten geschwenkt werden. -
Seite 7: Bedienung
Bedienung Filtersättigungsanzeige Hinweis: Das Gerät vor dem ersten Gebrauch gründlich reinigen. • Die Anzeige ist zeitgesteuert. Nach 29 Betriebsstunden blinkt die rote LED im Be- Lüfter einschalten dienfeld als Hinweis, dass der oder die Filter gereinigt werden sollten. • Betriebsstundenzähler auf null zurücksetzen: Taste + und Taste –... -
Seite 8: Reinigung Und Pflege
• scharfe, chlorhaltige oder andere aggressive Reiniger • Backofenreiniger • alkoholhaltige Reiniger • harte metallische Gegenstände • Scheuerkissen oder kratzende Bürsten Geeignete Reinigungsmittel • Spüllauge • für Edelstahlflächen: handelsübliche Edelstahl- reiniger • für Glasflächen: handelsübliche Glasreiniger • weiche Putzlappen und Tücher Flat... -
Seite 9: Filter Reinigen
leerer Absa tz Geruchsfilter trennen Filter reinigen Hinweis: Im Umluftbetrieb wird zusätzlich zum Filter ist zu reinigen, wenn die Filtersättigungsan- Fettfilter ein Geruchsfilter verwendet, da die ge- zeige leuchtet oder spätestens alle 2 Monate. reinigte Luft wieder der Raumluft zugeführt wird. ACHTUNG: Beim Aus- und Einbau und beim Reinigen darauf achten, dass der Filter und die Frontabdeckung nicht beschädigt werden. - Seite 10 3. Geruchsfilter trocknen, z.B. im Ofen für 60 Minuten auf 60°. Filterelemente einsetzen 1. Geruchsfilter in die Führungen am Fettfilter schieben (nur bei Umluftbetrieb). 2. Gerätegehäuse reinigen. 3. Filterelemente wieder einsetzen. 4. Frontabdeckung schließen. 5. Betriebsstundenzähler zurücksetzen (siehe Bedienung). Flat...
-
Seite 11: Hilfe Bei Funktionsstörungen
Hilfe bei Bei Umluftbetrieb • Wenn der Fettfilter und der Geruchsfilter ver- Funktionsstörungen schmutzt sind, diese reinigen. • Ist der Geruchsfilter älter als 24 Monate, die- sen austauschen. Was Sie selbst tun können Oft können Störungen leicht selbst behoben Kundendienst werden. -
Seite 12: Montage Und Einbau
Vor der Montage muss festgelegt werden, in • für Sockelgebläse (Festanschluss) welcher Betriebsart das Gerät betrieben werden • für Bedienfeld soll (siehe Betriebsarten). • Befestigungsmaterial Entsprechend der gewählten Abluftführung sind • Montage- und Bedienungsanleitung weitere Abluftkanalelemente erforderlich. Diese können Sie über Ihren Fachhändler beziehen. Flat... -
Seite 13: Lieferumfang - Abluftgerät
• Der Ausschnitt muss entsprechend der Ein- Lieferumfang - Abluftgerät bausituation hergestellt werden. Die Stabilität der Arbeitsplatte muss auch nach dem Aus- schnitt gewährleistet sein. • Die Schnittflächen von Holz- oder Verbund- werkstoffen hitzebeständig und wasserdicht versiegeln. • Der Abstand der Geräteunterseite zu angren- zenden Möbelteilen muss mindestens 10 mm betragen. -
Seite 14: Sockelgebläse Einbauen - Umluftgerät
3. Einsatz herausnehmen. Das Sockelgebläse in den Ausschnitt einsetzen und mit den mitgelieferten Holzschrauben fest- schrauben. Abluftsammler einbauen - Abluftgerät Den Abluftsammler in das Einbaumöbel stellen. Den Abluftsammler nach dem Anschluss der Abluftkanäle am Einbaumöbel befestigen. Flat... -
Seite 15: Abluftkanal Anschließen - Umluftgerät
Abluftkanal anschließen - Umluftgerät Abluftkanal anschließen - Abluftgerät 1. Die beiden Flachkanalelemente Metall (B) mit 5 Schrauben am Lüfterkasten (A) befestigen 2. Die Anschlussstücke (D) an den Abluftsamm- ler (E) schrauben. 1. Die beiden Flachkanalelemente Metall (B) mit 5 Schrauben am Lüfterkasten (A) befestigen 3. -
Seite 16: Externes Gebläse Anschließen - Abluftgerät
1. Lüfterkasten mit 4 Schrauben an der Wand befestigen (entsprechend des Wandaufbaus geeignetes Befestigungsmaterial verwenden). 2. Einsatz Lüfterkasten einsetzen. 3. Einsatz Lüfterkasten mit 4 Schrauben im Lüf- terkasten festschrauben. 4. Beiliegende schwarze Stopfen (4x) auf die Schraubenlöcher aufsetzen. 5. Frontabdeckung schließen. Flat... -
Seite 17: Elektrischer Anschluss - Umluftgerät
Elektrischer Anschluss - Umluftgerät Elektrischer Anschluss - Abluftgerät Für die Stromversorgung benötigen Sie eine Für die Stromversorgung benötigen Sie eine Netzsteckdose. Die Anschlussspannung muss Netzsteckdose. Die Anschlussspannung muss mit den Angaben auf dem Typenschild überein- mit den Angaben auf dem Typenschild überein- stimmen. -
Seite 18: Technische Daten
Technische Daten Kanalsystem - Umluftgerät Material Lüfterkasten Edelstahl und Metall verzinkt Material oberer Flachkanal Metall verzinkt Kunststoff-Flachkanal 230 x 80 mm Gesamtgewicht Gerätetyp 900: 22 kg Gerätetyp 1200: 25 kg Flat... -
Seite 19: Kanalsystem - Abluftgerät
Kanalsystem - Abluftgerät Anschlussspannung 220 – 240 V Frequenz 50 Hz Leistungsaufnahme max. Abhängig vom externen Gebläse (Option) Leistungsregelung 4-stufig Abluftvolumen netto Abhängig vom externen Gebläse (Option) Material Lüfterkasten Edelstahl und Metall verzinkt Material oberer Flachkanal Metall verzinkt Kunststoff-Flachkanal 230 x 80 mm Gesamtgewicht Gerätetyp 900: 22 kg Gerätetyp 1200: 25 kg... -
Seite 20: Sockelgebläse - Umluftgerät
1,5 m Anschluss Ansaugseite Rundrohr NW 150 Anschluss Ausblasseite 230 x 80 mm Flachkanal Gewicht 18 kg Abluftsammler - Abluftgerät Material Metall verzinkt Anschlüsse Abluft Rundrohr Ø 180 Anschluss Ausblasseite 230 x 80 mm Flachkanal Abgangsseite wählbar bei Be- stellung Flat... - Seite 23 Verdränger...
- Seite 24 Adler Dunstabzugshauben GmbH Bahnhofstrasse 23 91325 Adelsdorf Deutschland Zentrale 0049 (0) 91 95 - 9 21 63 33 Kundendienst 0049 (0) 91 95 - 9 21 63 34 Telefax 0049 (0) 91 95 - 9 21 63 35 Version: 1.0 / 2013/12/20 E-Mail: info@adler-dunstabzug.de...
