dallmeier DDF3000A Installation Und Konfiguration
Farb-minidome (tag/nacht)
Verwandte Anleitungen für dallmeier DDF3000A
Inhaltszusammenfassung für dallmeier DDF3000A

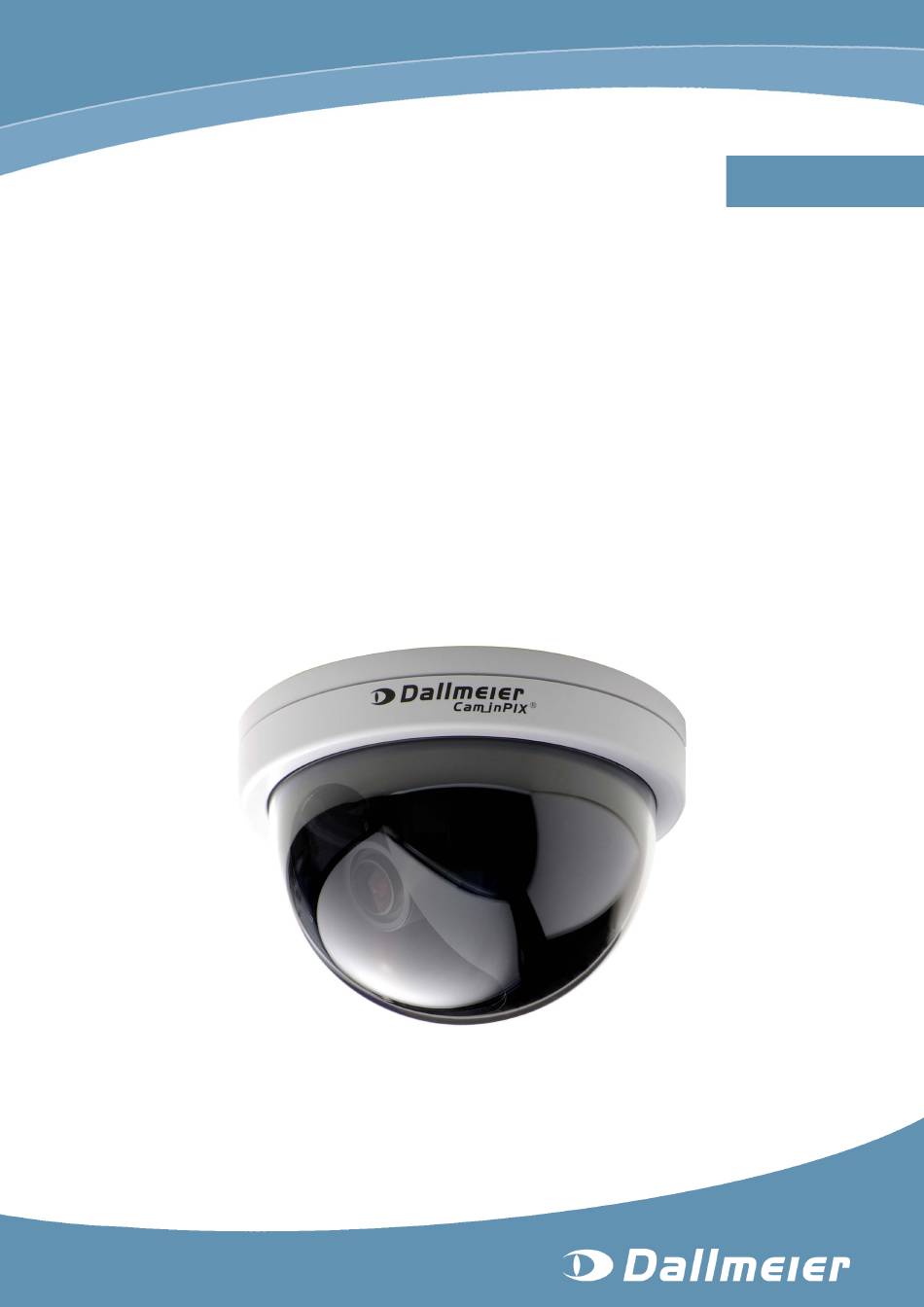

- Seite 1 Installation und Konfiguration Deutsch Farb-Minidome (Tag/Nacht) DDF3000A(-DN) DDF3000A(-DN) CasinoCam ® Rev. 4.0.4 / 080609...
- Seite 2 ® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Copyright © Dallmeier electronic GmbH & Co.KG Alle Rechte vorbehalten. Dieses Dokument darf weder im Ganzen, noch in Teilen, kopiert, fotokopiert, reproduziert, übersetzt, auf ein elektronisches Medium übertragen oder in eine maschinenlesbare Form gebracht werden ohne vorheriger schriftlicher Genehmigung durch die Dallmeier electronic GmbH &...
-
Seite 3: Inhaltsverzeichnis
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Inhaltsverzeichnis Dieses Dokument ..................4 Gültigkeit ....................... 4 Dokumente ....................4 Konventionen ....................4 Sicherheitshinweise ................... 6 Allgemeine Hinweise .................. 8 Lieferumfang ....................8 Transport und Verpackung ................8 Bestimmungsgemäße Verwendung .............. 8 Leistungsmerkmale ..................8 Gewährleistung ..................... -
Seite 4: Dieses Dokument
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Dieses Dokument Gültigkeit Dieses Dokument ist gültig für den Farb-Minidome DDF3000A(-DN) / DDF3000A(-DN) ® CasinoCam . Es wurde auf Basis der Version 2.1 (Software) erstellt. Die Ausführungen in diesem Dokument beziehen sich auf alle oben genannten Versionen. - Seite 5 ® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam ACHTUNG Das Wort ACHTUNG kennzeichnet Informationen zur Vermei- dung von Sachschäden, Fehlkonfigurationen oder Fehl- bedienungen. HINWEIS Ein HINWEIS bietet Informationen zu Grundlagen, Besonder- heiten und effizienter Vorgehensweise sowie allgemeine Emp- fehlungen. Ausdruck Fett und kursiv formatierte Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder...
-
Seite 6: Sicherheitshinweise
Keine Veränderungen vornehmen Nehmen Sie keine Veränderungen am Gerät (weder Software noch Hardware) ohne Rück- sprache mit Dallmeier electronic vor. Unsachgemäße Veränderungen können zu Funktions- störungen und Beschädigungen führen. Dallmeier electronic übernimmt keine Haftung für Schäden aus unerlaubter oder nicht sachgerechter Veränderung des Geräts. - Seite 7 Nicht geeignete Peripherie kann zur Verletzung lokaler Gesetze bzw. Vorschrif- ten und zur Beschädigung des Geräts führen. Des Weiteren führt der Einsatz von Periphe- rie die nicht von Dallmeier electronic geprüft und freigegeben ist zum Verlust der Gewähr- leistung. Fragen Sie im Zweifelsfall beim zuständigen Vertriebspartner nach.
-
Seite 8: Allgemeine Hinweise
Inhalt dieser Dokumentation. Bestimmte Funktionen oder Eigen- schaften können eine kostenpflichtige Freischaltung erfordern. Transport und Verpackung Bewahren Sie die Originalverpackung für den späteren Transport auf. Dallmeier electronic übernimmt keine Verantwortung für Schäden durch unsachgemäßen Transport. Der Ver- sand sollte nur in der Originalverpackung erfolgen. -
Seite 9: Gewährleistung
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam HiRes Varioobjektiv mit F1.2 und f=2,9-10mm, IR korrigiert DC-Autoiris Konfiguration über UTC-Befehle HINWEIS Detaillierte Angaben entnehmen Sie bitte dem Kapitel Techni- sche Daten. Gewährleistung Maßgeblich sind die jeweils bei Vertragsabschluss geltenden Allgemeinen Geschäftsbedin- gungen (AGB). -
Seite 10: Hinweise Zum Betrieb Der Kamera
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Hinweise zum Betrieb der Kamera Die Kamera wird mit 12V Gleichspannung betrieben. Befindet sich die Kamera oder die an der Kamera angeschlossenen Kabel im Bereich von starken Strahlungsquellen, kann das Videobild verfälscht werden. Die Kamera ist mit einer automatischen Verstärkungsregelung (AGC) ausgestattet. Bei schwacher Beleuchtung kann es zu Veränderungen im Bild kommen (z. -
Seite 11: Ansichten Und Anschlussbelegung
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Ansichten und Anschlussbelegung Ansichten Kameraaufhängung Gehäusering Kameramodul Gehäuseboden Kuppel Kameraträger Abb. 5-1 Anschlussbelegung Video Masse Video Signal Masse + 12V Abb. 5-2 Dallmeier electronic... -
Seite 12: Installation
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Installation Anforderungen an den Montageort Die DDF3000A(-DN) wurde für den Einsatz im Innenbereich konzipiert. Schädliche Umgebungsbedingungen können zu einer verkürzten Lebensdauer oder zu Fehlfunktionen führen. Installieren Sie die DDF3000A(-DN) nicht an Orten mit: starker Staub- und Schmutzentwicklung Wasserdampf oder Ölschwaden (z. -
Seite 13: Ausrichtung Und Justierung
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam WARNUNG Lebensgefahr bei Blitzschlag. Schließen Sie Strom- und Videokabel nicht während eines Ge- witters an. schwarz (-) Masse rot (+) Video Abb. 6-2 9. Befestigen Sie den Gehäuseboden an der Wand bzw. Decke. Abb. 6-3 Ausrichtung und Justierung 1. - Seite 14 ® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam ACHTUNG Mögliche Beschädigung oder Fehlfunktion durch abgezogene Stecker oder eingequetschte Kabel. Gehen Sie bei der Ausrichtung und Justierung der Kamera vorsichtig vor. Wenden Sie keine Gewalt an. 2. Richten Sie die Kamera horizontal aus. Abb. 6-5 3.
-
Seite 15: Gehäuse Schließen
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Gehäuse schließen 1. Setzen Sie die Kuppel und den Gehäusering auf das Gehäuse auf. ACHTUNG Mögliche Beschädigung des Objektivs und der Kuppel bei ex- tremer Ausrichtung der Kamera (senkrecht, waagrecht). Achten Sie bei der Montage darauf, dass die Kuppel das Ob- jektiv nicht einklemmt. -
Seite 16: Vorbereitung Konfiguration
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Vorbereitung Konfiguration Die Kamera ist ab Werk so eingestellt, dass sie für die meisten Szenarien ohne weitere Konfiguration verwendet werden kann. Bei Bedarf können aber bestimmte Kamera- eigenschaften über das Kameramenü konfiguriert werden. Dabei kann die Kamera über die UTC Remote Box, den Rekorder oder mit PView konfigu- riert werden. -
Seite 17: Dms Rekorder
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam DMS Rekorder Abb. 7-3 Kamera Rekorder Monitor HINWEIS Diese Vorgehensweise ist mit einem Rekorder ab Software- version 5.3.1 und eingebauter FG-11 Framegrabber-Karte möglich. PView Abb. 7-4 Kamera Rekorder PView-Station Monitor HINWEIS Diese Vorgehensweise ist mit einem Rekorder ab Software- version 5.3.1 und eingebauter FG-11 Framegrabber-Karte in... -
Seite 18: Konfiguration
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Konfiguration Das Konfigurationsmenü wird wie folgt geöffnet: UTC Remote Box: OK-Taste ca. 2 Sekunden drücken. DMS Recorder: Wählen Sie Kamerasteuerung > Menü öffnen / schließen PView: Wählen Sie Kamerasteuerung > Menü öffnen / schließen Die Navigation im Konfigurationsmenü erfolgt immer über 4 Richtungstasten, die im Fol- genden als Selektor bezeichnet werden. - Seite 19 Low Light Preset für Szenen mit geringer Beleuchtung und langsam bewegenden Objekten. Die Verschluss- bzw. Belichtungszeit (Shutter) kann manuell zwischen 2x und 8x einge- stellt werden. HINWEIS Folgende 4 Presets sind nur in der DDF3000A(-DN) ® CasinoCam enthalten. Poker Table Dieses Preset wurde speziell für die Anforderungen am Pokertisch entwickelt.
- Seite 20 ® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Slot Machine Dieses Preset wurde speziell für Spielautomaten entwickelt. Es gewährleistet die optimale Darstellung der Symbole. Alternativ zu den Presets können Sie die folgenden Werte auch manuell an Ihre Gegeben- heiten vor Ort anpassen: Brightness Wählen Sie Brightness, um die Bildhelligkeit einzustellen.
-
Seite 21: Basic Functions
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Basic Functions Im Bereich Basic Functions können Sie grundsätzliche Einstellungen und Vorgaben für die Bilddarstellung vornehmen. 8.2.1 Camera ID Mit Camera ID können Sie der Kamera eine eindeutige Be- --------- Basic Functions --------- zeichnung zuweisen. -
Seite 22: Horizontal Flip
V-Phase Nach der Wahl des Videopegels und der Synchronisation können Sie die V-Phase im Bedarfsfall korrigieren. HINWEIS Die Funktion V-Phase wird von der DDF3000A(-DN) nicht un- terstützt. 8.2.3 Horizontal Flip Die Einstellung Horizontal Flip = On bewirkt eine horizontale --------- Basic Functions --------- Spiegelung des Bildes. -
Seite 23: Day / Night Setup
Night Control < Off > und Nachtmodus umgeschaltet werden. Night Mode Color Night: max. Gain Bei der DDF3000A(-DN) ist ab Werk Night Control = Auto eingestellt. HINWEIS ® Bei der DDF3000A(-DN) CasinoCam ist ab Werk Night Control = Off eingestellt. -
Seite 24: Image Functions
Vollbild nur eine Bewegungsphase auf. Der „Kammeffekt“ wird so vermieden, jedoch werden schnelle Bewegungen geruckelter wiedergegeben. HINWEIS Um Kamerabilder mit maximaler Auflösung aufzuzeichnen, sollte der Dallmeier-Rekorder im Vollbildmodus und die Ka- mera mit der Einstellung Progressive Scan = On betrieben werden. 8.3.2 Backlight Bei Aufnahmen mit Gegenlicht, z. -
Seite 25: Digital Zoom
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Drücken Sie die Enter-Taste. Das Messfeld wird grün dargestellt. Das Messfeld kann mit dem Selektor vergrößert werden. Drücken Sie die Enter-Taste. Das Messfeld wird rot dargestellt. Das Messfeld kann mit dem Selektor verkleinert wer- den. -
Seite 26: Exit Menu
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Bei ATW.. (Auto Tracking White Balance) wird der Weißabgleich ständig neu berech- net. Der Weißabgleich wird bei unterschiedlichen Aufnahmebedingungen entsprechend nachgeregelt. Die Funktion WB Offset kann dann verwendet werden, wenn der automatische Weiß- abgleich eine unbefriedigende Farbdarstellung bei „einfarbigen“ Szenen liefert. Diese Funktion bewirkt eine Verschiebung der gemessenen Farbtemperatur. -
Seite 27: Anhang
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Anhang Menüstruktur ----------------- 3000 ------------------ > Presets.. Basic Functions.. Image Functions.. Save / Exit Menu.. --------------- Presets ---------------- Previous Page. > Presets Universal. Brightness Gamma Auto ® Range Bias (nur bei Version CasinoCam Range Bias ®... -
Seite 28: Technische Daten
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Technische Daten Technische Spezifikationen Sensor 1/3" DPS Bildsensor -CMOS- Signalverarbeitung 17-bit Digital Signal Processing Dynamikbereich 102 dB typisch - 120 dB max. Bilderfassungsrate Progressive Scan Übertragungsformat PsF - Progressive With Segmented Frames Bildauflösung 720 H x 540 V Pixel Horizontale Auflösung... -
Seite 29: Technische Zeichnungen
® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Technische Zeichnungen Abb. 9-1 Abb. 9-2 Einheit: mm Dallmeier electronic... - Seite 30 ® DDF3000A(-DN) / DDF3000A(-DN) CasinoCam Erklärung über die Konformität Diese Erklärung gilt für folgendes Produkt: Geräteart: Analoge Kamera Typenbezeichnung: DDF3000A(-DN) Hiermit wird bestätigt, dass das Produkt den wesentlichen Schutzanforderungen entspricht, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektroma- gnetische Verträglichkeit 89/336/EWG und der Niederspannungsrichtlinie 73/23/EWG und 2006/95/EWG...
