- Seite 1 Pocket Guitar DI Box aktive DI-box bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.09.2012...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Hinweise zum Gebrauch........................10 Komponenten und Funktionen......................11 Technische Daten............................ 14 Umweltschutz............................15 Pocket Guitar DI Box... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zu Sach- und Umwelt‐...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Impedanzwandlung und Symmetrierung der Signale von Musikinstru‐ Gebrauch menten mit elektromagnetischen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. - Seite 7 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 8 Sicherheitshinweise HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen.
- Seite 9 Sicherheitshinweise HINWEIS! Mögliche Schäden an Röhrenendstufen durch lastfreien Betrieb Wenn das Gerät ohne angeschlossenen Lautsprecher oder Lastwiderstand an einem Verstärker mit Röhrenendstufe betrieben wird, kann die Endstufe des Ver‐ stärkers beschädigt werden. Das Gerät enthält keinen Lastwiderstand. Schließen Sie am Lautsprecherausgang des Gerätes eine Last mit einer zum Ver‐ stärkerausgang passenden Impedanz an, bevor Sie den Verstärker einschalten.
-
Seite 10: Hinweise Zum Gebrauch
Hinweise zum Gebrauch Hinweise zum Gebrauch Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 11: Komponenten Und Funktionen

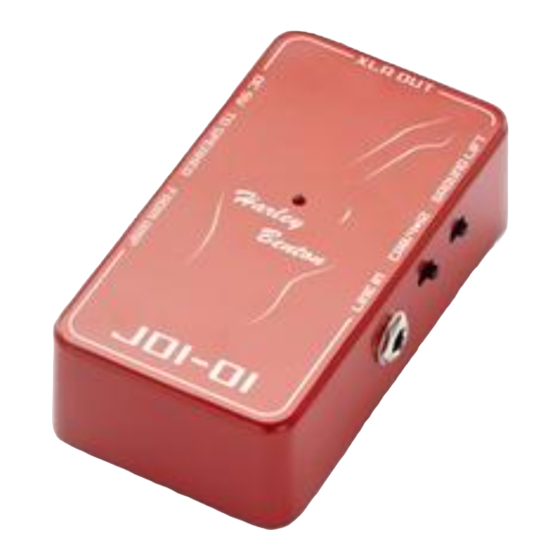

Komponenten und Funktionen Komponenten und Funktionen 1 XLR OUT Signalausgang über XLR-Einbaustecker. 2 GROUND LIFT Masse-Potentialumschalter zur Unterdrückung von Brummschleifen. 3 CAB/4x12 Umschalter der Boxensimulation (Combo oder 4 x 12“ Box). 4 LINE IN Eingang für Signale von Musikinstrumenten mit Line-Pegel als 6,35 mm Klinken‐ buchse. -
Seite 12: Stromversorgung
Komponenten und Funktionen 6 Diese LED leuchtet, wenn das Effektpedal in Betrieb ist. Falls die LED nicht oder nur schwach leuchtet, während das Effektpedal in Betrieb ist, ist die Batterie erschöpft und muss ersetzt werden. 7 TO SPEAKER Ausgang zum Anschluss einer Lautsprecherbox als 6,35 mm Klinkenbuchse. Hier liegt das Signal des Eingangs „FROM AMP“... - Seite 13 Komponenten und Funktionen Wenn Sie das Pedal nicht benutzen, ziehen Sie das Gitarrenkabel von der Eingangsbuchse ab, da sonst die Batterie entladen wird. Batterie auswechseln Zum Einlegen oder Auswechseln der Batterie trennen Sie ein ggf. verwendetes Netzteil von der Steckdose. Drehen Sie das Gerät um, drücken Sie leicht auf den Batteriefachdeckel und schieben Sie ihn in Pfeilrichtung nach unten.
-
Seite 14: Technische Daten
Technische Daten Technische Daten Eingangsimpedanz FROM AMP: 500 kΩ LINE IN: 15 kΩ XLR OUT: 600 Ω Ausgangsimpedanz Stromaufnahme 7 mA Stromversorgung 9-V-Batterie (6F22) 9-V-Netzteil, Minuspol innenliegend 48-V-Phantomspeisung Abmessungen (L × B × H) 120 mm × 97 mm × 55 mm Gewicht 275 g aktive DI-box... -
Seite 15: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 16 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
- Seite 17 Notizen Pocket Guitar DI Box...
- Seite 18 Notizen aktive DI-box...
- Seite 20 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
