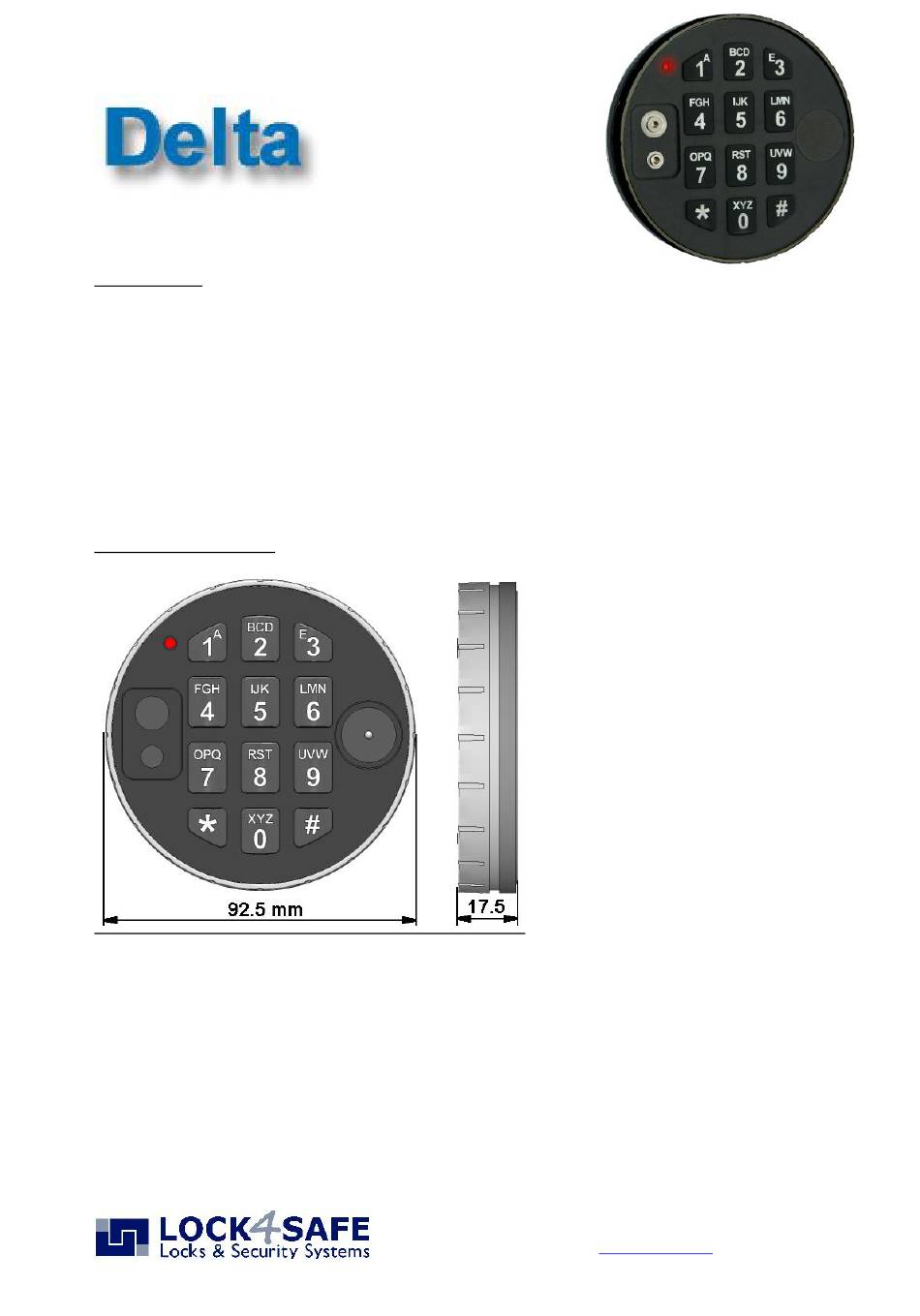

DE20-20 Technische Daten, Einbauanleitung
MERKMALE
Der Eingabeeinheit ist sehr flach, weil sich die Batterie im Inneren des Safes
befindet. Die Delta Tastatur kann als feststehende oder als drehbare Tastatur
verwendet werden. Die Kabellänge beträgt ca. 30 cm.
Die Eingabeeinheit verfügt über einen Anschluss für einen elektronischen Schlüssel
(Dallas Key). Der Terminal für den elektronischen Schlüssel und zur Kommunikation
befindet sich auf der vorderen rechten Seite der Tastatur, unter dem schwarzen
runden Aufkleber (bei Bedarf entfernen). Die Eingabeeinheit verfügt über Kontakte
zur Notbestromung.
MASSE / MONTAGE
Diese Montageanleitung ist Bestandteil der VdS Anerkennung und muss genau beachtet
werden.
DE20•20 Technical Manual GE 111029
- Seite 1 von 3
© 2011 Lock4Safe BV -
www.lock4safe.com
Werbung
Verwandte Anleitungen für Delta DE2020
Inhaltszusammenfassung für Delta DE2020
- Seite 1 MERKMALE Der Eingabeeinheit ist sehr flach, weil sich die Batterie im Inneren des Safes befindet. Die Delta Tastatur kann als feststehende oder als drehbare Tastatur verwendet werden. Die Kabellänge beträgt ca. 30 cm. Die Eingabeeinheit verfügt über einen Anschluss für einen elektronischen Schlüssel (Dallas Key).
- Seite 2 Montage Feststehend: Der Durchmesser der Bohrung für das Kabel soll minimal 9 mm, maximal 12 mm betragen. Bohrung gut entgraten da sonst Schäden am Kabel entstehen können. Montage und Kabel-/Spindelbohrungen vorbereiten (Abb 1). Die Lagerplatte so an der Türfläche ausrichten, dass „UP FOR LOCKING“ lesbar oben steht (Abb 2) Mit den zwei Befestigungsadaptern handfest anschrauben.
- Seite 3 Montage als Drehbare Tastatur mit dem StraightBolt Schloss EM35•20: Der Durchmesser der Bohrung für das Kabel soll minimal 9 mm, maximal 12 mm betragen. Bohrung gut entgraten da sonst Schäden am Kabel entstehen können. Die gekerbte Vierkantspindel auf folgende Länge kürzen: Messen Sie den Abstand von der Montagefläche der Tastatur zu der Montagefläche des Schlosses und addieren Sie 24 mm.
