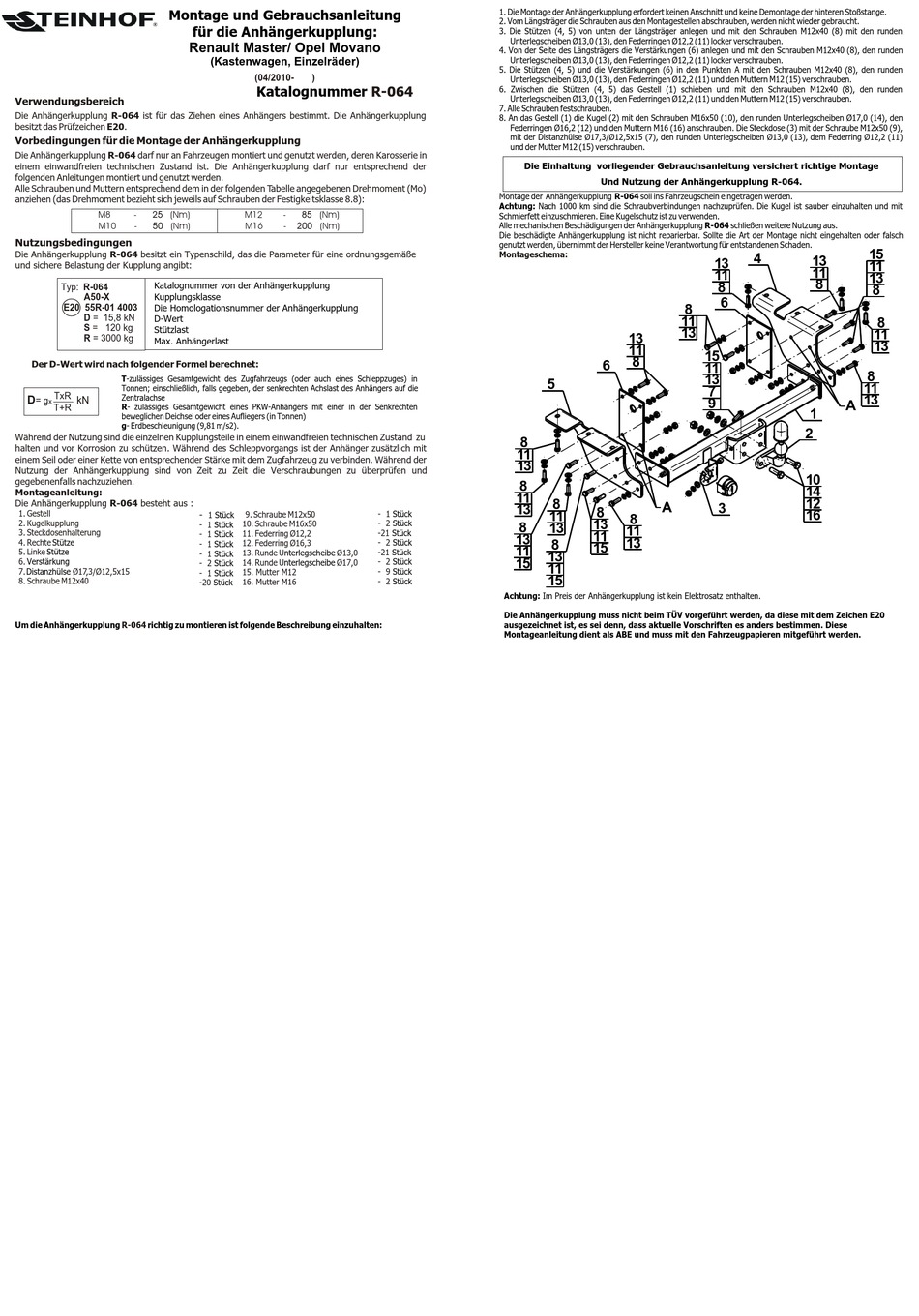

Steinhof R-064 Montage- Und Gebrauchsanleitung Seite 2

Montage und Gebrauchsanleitung
Renault Master/ Opel Movano
Verwendungsbereich
Die Anhängerkupplung R-064 ist für das Ziehen eines Anhängers bestimmt. Die Anhängerkupplung
besitzt das Prüfzeichen E20.
Vorbedingungen für die Montage der Anhängerkupplung
Die Anhängerkupplung R-064 darf nur an Fahrzeugen montiert und genutzt werden, deren Karosserie in
einem einwandfreien technischen Zustand ist. Die Anhängerkupplung darf nur entsprechend der
folgenden Anleitungen montiert und genutzt werden.
Alle Schrauben und Muttern entsprechend dem in der folgenden Tabelle angegebenen Drehmoment (Mo)
anziehen (das Drehmoment bezieht sich jeweils auf Schrauben der Festigkeitsklasse 8.8):
M8 - 25 (Nm)
M10 - 50 (Nm)
Nutzungsbedingungen
Die Anhängerkupplung R-064 besitzt ein Typenschild, das die Parameter für eine ordnungsgemäße
und sichere Belastung der Kupplung angibt:
Katalognummer von der Anhängerkupplung
Typ: R-064
Kupplungsklasse
A50-X
E20 55R-01 4003 Die Homologationsnummer der Anhängerkupplung
D = 15,8 kN
D-Wert
S = 120 kg
Stützlast
R = 3000 kg
Max. Anhängerlast
Der D-Wert wird nach folgender Formel berechnet:
T-zulässiges Gesamtgewicht des Zugfahrzeugs (oder auch eines Schleppzuges) in
Tonnen; einschließlich, falls gegeben, der senkrechten Achslast des Anhängers auf die
TxR
Zentralachse
D
kN
= g
x
T+R R- zulässiges Gesamtgewicht eines PKW-Anhängers mit einer in der Senkrechten
beweglichen Deichsel oder eines Aufliegers (in Tonnen)
g- Erdbeschleunigung (9,81 m/s2).
Während der Nutzung sind die einzelnen Kupplungsteile in einem einwandfreien technischen Zustand zu
halten und vor Korrosion zu schützen. Während des Schleppvorgangs ist der Anhänger zusätzlich mit
einem Seil oder einer Kette von entsprechender Stärke mit dem Zugfahrzeug zu verbinden. Während der
Nutzung der Anhängerkupplung sind von Zeit zu Zeit die Verschraubungen zu überprüfen und
gegebenenfalls nachzuziehen.
Montageanleitung:
Die Anhängerkupplung R-064 besteht aus :
1. Gestell
2. Kugelkupplung
3. Steckdosenhalterung
4. Rechte Stütze
5. Linke Stütze
6. Verstärkung
7. Distanzhülse Ø17,3/Ø12,5x15
8. Schraube M12x40
Um die Anhängerkupplung R-064 richtig zu montieren ist folgende Beschreibung einzuhalten:
für die Anhängerkupplung:
(Kastenwagen, Einzelräder)
®
(04/2010- )
Katalognummer
M12 - 85 (Nm)
M16 - 200 (Nm)
- 9. Schraube M12x50
1 Stück
10. Schraube M16x50
- 1 Stück
11. Federring Ø12,2
- 1 Stück
12. Federring Ø16,3
- 1 Stück
13. Runde U nterlegscheibe Ø13,0
- 1 Stück
14. Runde U nterlegscheibe Ø17,0
- 2 Stück
15. Mutter M12
- 1 Stück
16. Mutter M16
-20 Stück
1. Die Montage der Anhängerkupplung erfordert keinen Anschnitt und keine Demontage der hinteren Stoßstange.
2. Vom Längsträger die Schrauben aus den Montagestellen abschrauben, werden nicht wieder gebraucht.
3. Die Stützen (4, 5) von unten der Längsträger anlegen und mit den Schrauben M12x40 (8) mit den runden
Unterlegscheiben Ø13,0 (13), den Federringen Ø12,2 (11) locker verschrauben.
4. Von der Seite des Längsträgers die Verstärkungen (6) anlegen und mit den Schrauben M12x40 (8), den runden
Unterlegscheiben Ø13,0 (13), den Federringen Ø12,2 (11) locker verschrauben.
5. Die Stützen (4, 5) und die Verstärkungen (6) in den Punkten A mit den Schrauben M12x40 (8), den runden
Unterlegscheiben Ø13,0 (13), den Federringen Ø12,2 (11) und den Muttern M12 (15) verschrauben.
R-064 6. Zwischen die Stützen (4, 5) das Gestell (1) schieben und mit den Schrauben M12x40 (8), den runden
Unterlegscheiben Ø13,0 (13), den Federringen Ø12,2 (11) und den Muttern M12 (15) verschrauben.
7. Alle Schrauben festschrauben.
8. An das Gestell (1) die Kugel (2) mit den Schrauben M16x50 (10), den runden Unterlegscheiben Ø17,0 (14), den
Federringen Ø16,2 (12) und den Muttern M16 (16) anschrauben. Die Steckdose (3) mit der Schraube M12x50 (9),
mit der Distanzhülse Ø17,3/Ø12,5x15 (7), den runden Unterlegscheiben Ø13,0 (13), dem Federring Ø12,2 (11)
und der Mutter M12 (15) verschrauben.
Die Einhaltung vorliegender Gebrauchsanleitung versichert richtige Montage
Montage der Anhängerkupplung R-064 soll ins Fahrzeugschein eingetragen werden.
Achtung: Nach 1000 km sind die Schraubverbindungen nachzuprüfen. Die Kugel ist sauber einzuhalten und mit
Schmierfett einzuschmieren. Eine Kugelschutz ist zu verwenden.
Alle mechanischen Beschädigungen der Anhängerkupplung R-064 schließen weitere Nutzung aus.
Die beschädigte Anhängerkupplung ist nicht reparierbar. Sollte die Art der Montage nicht eingehalten oder falsch
genutzt werden, übernimmt der Hersteller keine Verantwortung für entstandenen Schaden.
Montageschema:
8
11
13
8
11
13
- 1 Stück
- 2 Stück
8
-21 Stück
13
- 2 Stück
11
-21 Stück
15
- 2 Stück
- 9 Stück
- 2 Stück
Achtung: Im Preis der Anhängerkupplung ist kein Elektrosatz enthalten.
Die Anhängerkupplung muss nicht beim TÜV vorgeführt werden, da diese mit dem Zeichen E20
ausgezeichnet ist, es sei denn, dass aktuelle Vorschriften es anders bestimmen. Diese
Montageanleitung dient als ABE und muss mit den Fahrzeugpapieren mitgeführt werden.
