Steinhof R-094 Montage- Und Gebrauchsanleitung

Montage und Gebrauchsanleitung für die Anhängerkupplung
Renault Megane II (4-Türer) ( 07/2003 - )
Renault Megane II Grand Tour ( 07/2003 - 06/2009)
Katalognummer R-094
Montage:

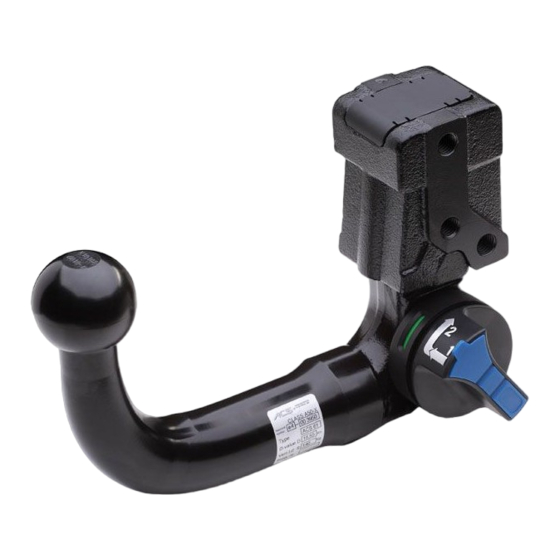

Die Anhängerkupplung
1. Gestell - 1 St.
2. Kupplungskugel (ACS-3004) - 1 St.
3. Kupplungskugelsteckdose (ACS) - 1 St.
4. Steckdosenhalterung - 1 St.
5. Spezielle Unterlegscheibe Ø40/Ø12,5x2,5 – 4 St.
6. Schraube M12x25 (PN/M-82105) - 5 St.
7. Schraube M12x35 (PN/M-82105) - 4 St.
8. Einfache Unterlegscheibe
9. Federring Ø12,2 - 9 St.
10. Lasche - 2 St.
Um die Anhängerkupplung R-094 richtig zu montieren ist folgende Beschreibung
einzuhalten:
1. Die Montage der Anhängerkupplung erfordert keinen Anschnitt der hinteren Stoßstange.
2. Die hintere Stoßstange zusammen mit der Stoßstangeverstärkung demontieren (die
Stoßstangeverstärkung wird nicht mehr montiert).
3. Die Laschen (10) an die Dichtungen anlegen und durch die Verschraubung mit drei ab
Werk vorhandenen Schrauben zudrücken.
4. Das Gestell (1) in die Längsträger einschieben (rechte Seite – innen des Längsträgers, linke
Seite – außen des Längsträgers) und anschließend mit den Schrauben
mit den speziellen Unterlegscheiben Ø40/Ø12,5x2,5 (5) und
festschrauben.
5. Die hintere Stoßstange wieder montieren.
6. Die Kupplungskugelsteckdose
Steckdosenhalterung (4) mit den Schrauben M12x25 (6)
Unterlegscheiben Ø13,0 (8) und mit
7. Alle Schraubverbindungen nach Festigkeit überprüfen.
8. Die Kupplungskugel (2) an die Kupplungskugelsteckdose
Achtung:
An das Gestell (1) darf eine Kupplungskugel (2) von einer anderen Konstruktion als in der
vorliegenden Montaganleitung nur unter folgenden Bedingungen montiert werden:
1. Die verwendete Kupplungskugel besitzt ein Typenschild mit Typgenehmigungsnummer.
2. Die Parameter D und S haben einen höheren oder gleichen Wert wie der Wert des Gestells
(1).
3. Die Stellung der Kupplungskugelmitte entspricht der Zeichnung.
Die Befolgung der vorliegenden Bedienungsanleitung garantiert die richtige Montage
und Nutzung der Anhängerkupplung R-094.
Vorsicht: Schraubenverbindungen nach 1000 Km überprüfen. Die Kupplungskugel immer
sauber halten und mit dem Schmierstoff schmieren. Die Kugelschutzkappe benutzen. Bei
R-094 besteht aus folgenden Teilen:
Ø13,0 - 5 St.
(3)
den Federringen Ø12,2 (9)
mit
an das Gestell
zusammen mit den einfachen
anschrauben.
(3) nach Schema montieren.
M12x35 (7) zusammen
den Federringen Ø12,2 (9)
(1) zusammen mit der
