- Seite 1 KUNDENSERVICE +49 2154 8253 0001 (Zum Ortstarif aus dem deutschen Festnetz, ggf. abweichende Mobilfunk-Preise) merotec@service-ses.de ART.-NR: 5627 03/01/2018 © Copyright Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der: MEROTEC GMBH Hanns-Martin-Schleyer-Straße 18a D-47877 Willich Deutschland 2018 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt.

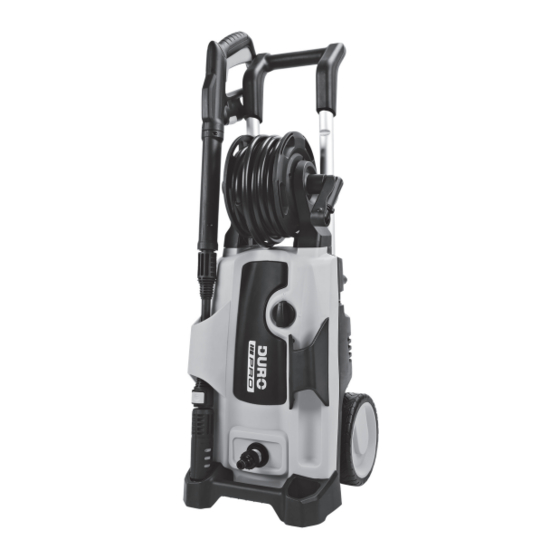

- Seite 2 HOCHDRUCKREINIGER Q1W-SPO5-2200 KUNDENSERVICE Jahre +49 2154 8253 0001 (Zum Ortstarif aus dem deutschen Festnetz, ggf. abweichende Mobilfunk-Preise) merotec@service-ses.de HERSTELLER- GARANTIE ART.-NR: 5627 03/01/2018 Originalbetriebsanleitung 29056279 03/01/2018 Q1W-SPO5-2200...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..........................Lieferumfang/Geräteteile ....................... Allgemeines ..........................Bedienungsanleitung lesen und aufbewahren ..............Zeichenerklärung ........................Sicherheit ..........................Bestimmungsgemäßer Gebrauch ..................Sicherheitshinweise ........................ Erstinbetriebnahme ........................ Reiniger und Lieferumfang prüfen ..................Reiniger montieren ......................... Bedienung ..........................Reiniger starten ........................Reiniger stoppen ........................Handgriff verstellen ........................ Reiniger mit Selbstansaugung verwenden ................ -
Seite 5: Übersicht
OF F... -
Seite 7: Lieferumfang/Geräteteile
Lieferumfang⁄Geräteteile Handgriff (höhenverstellbar) Hochdruckschlauch (mit Schlauchklemme) Handkurbel (ausklappbar) Reinigungsnadel Ein-/Ausschalter Halterung für Sprühpistole Schraubanschluss für Wasserzulaufschlauch (mit Adapter) Knopf (Höheneinstellung für Handgriff) Reinigungsmittelbehälter Netzkabel Sprühpistole (mit drehbarer Lanze) Anschluss Sprühpistole (mit Schnellverschluss) Auslöser Sicherheitssperre Schnellverschluss (Sprühlanze) Sprühlanze Waschbürste (rotierend) Reinigungsmittel Turbodüse Vario Druckdüse... -
Seite 8: Allgemeines
Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Hochdruckreiniger (im Folgenden nur „Reiniger“ ge- nannt). Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Reiniger einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzun- gen oder zu Schäden am Reiniger führen. - Seite 9 Dieses Symbol weist darauf hin, dass Sie den Hochdruckstrahl niemals auf Personen, Tiere, den Reiniger oder die elektrischen Komponenten richten dürfen. Dieses Symbol weist darauf hin, dass der Reiniger nicht direkt an das Trinkwassernetz angeschlossen werden darf. Falls erforderlich, verwenden Sie ihn nur mit einem Was- ser-Rück ussverhinderer oder einem nach IEC 61770 zugelassenen Zulaufschlauchset.
-
Seite 10: Sicherheit
Sicherheit Bestimmungsgemäßer Gebrauch Der Reiniger ist ausschließlich für die Reinigung von Fassaden, Terrassen, Gehwegen, Gartengeräten, Maschinen, Fahr- zeugen, Werkzeugen usw. konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerbli- chen Bereich geeignet. Verwenden Sie den Reiniger nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... - Seite 11 − Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wen- den Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantie- ansprüche ausgeschlossen. − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Geräteda- ten entsprechen.
- Seite 12 WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfah- rung und Wissen (beispielsweise ältere Kinder). − Dieser Reiniger kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Reinigers unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Seite 13 die Kennzeichnung IP44 tragen. Verwenden Sie eine Kabeltrommel, die die Steckdose mindestens 60 mm über dem Boden hält. WARNUNG! Verletzungsgefahr! Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. − Richten Sie den Hochdruckstrahl nicht auf Personen, aktive elektrische Ausrüstung oder auf den Reiniger selbst. −...
- Seite 14 WARNUNG! Verletzungsgefahr! Auch wenn Sie diesen Reiniger vorschriftsgemäß betreiben, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Reinigers auftreten: − Gesundheitsschäden durch Hand-Arm-Schwingungen, wenn Sie den Reiniger über einen längeren Zeitraum betreiben, ihn nicht ordnungsgemäß führen oder warten. −...
-
Seite 15: Erstinbetriebnahme
Erstinbetriebnahme Reiniger und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Reiniger oder das Zubehör schnell beschädigt werden. − Gehen Sie beim Öffnen sehr vorsichtig vor. 1. Nehmen Sie den Reiniger und das Zubehör aus der Verpackung. 2. - Seite 16 Stecken Sie die Steckverbindung des Hochdruckschlauches Pos. 2 in den Anschluss Pos. 12 am Griff der Sprüh- pistole Pos. 11 . Stecken Sie eine beliebige Reinigungsdüse auf die Sprühpistole, siehe Abschnitt „Reinigungsaufsätze verwenden“. Verbinden Sie einen Wasserzulaufschlauch mit einer Schnellverschlusskupplung (nicht im Lieferumfang enthal- ten) mit dem Schraubanschluss für den Wasserzulaufschlauch Pos.
-
Seite 17: Bedienung
Bedienung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Reiniger kann zu Beschädigungen des Reinigers führen. − Machen Sie sich vor der Inbetriebnahme des Reinigers mit allen Bedienelementen vertraut. Stellen Sie vor jedem Gebrauch sicher, dass der Reiniger funktionsfähig ist. − Stellen Sie sicher, dass alle Teile des Reinigers sicher angeschlossen sind. −... -
Seite 18: Handgriff Verstellen
Handgriff verstellen Der Handgriff lässt sich in zwei Positionen verstellen. Der Reiniger wird mit abgesenktem Handgriff ausgeliefert. Drücken Sie den Knopf Pos. 8 für die Höhenverstellung und ziehen Sie den Handgriff Pos. 1 bis zum Einrasten nach oben. In dieser Position kann der Reiniger verwendet und leicht bewegt werden. Drücken Sie zum Absenken des Handgriffs erneut den Knopf und schieben Sie den Handgriff bis zum Einrasten nach unten. -
Seite 19: Reinigungsaufsätze Verwenden
Reinigungsaufsätze verwenden Sprühlanze aufsetzen WARNUNG! Verletzungsgefahr! Der Hochdruckstrahl ist sehr hart und kann Verletzungen verursachen. − Beginnen Sie die Arbeit mit dem Reiniger mit einem großen Arbeitsabstand und reduzieren Sie diesen bei Bedarf. Die Sprühlanze Pos. 16 ist mit einem Schnellverschluss Pos. 15 zum leichten Wechseln der Reini- gungsaufsätze ausgestattet. -
Seite 20: Turbodüse Aufsetzen
Turbodüse aufsetzen HINWEIS! Beschädigungsgefahr! Beim Verwenden der Turbodüse ist die Gefahr von Beschädigungen empfindlicher Oberflächen sehr hoch. − Gehen Sie bei der Reinigung mit der Turbodüse sehr vorsichtig vor. − Beginnen Sie die Arbeit mit dem Reiniger mit einem großen Arbeitsabstand und reduzieren Sie diesen bei Bedarf. Die Turbodüse Pos. -
Seite 21: Waschbürste Aufsetzen
Drücken Sie den gelben Knopf des Schnellverschlusses Pos. 15 an der Sprühlanze Pos. 16 und ziehen Sie die Vario Druckdüse Pos. 20 ab. Waschbürste aufsetzen Die Waschbürste Pos. 17 eignet sich zur schonenden Reinigung von Oberflächen. Dabei wird der Hochdruckstrahl zum Antrieb der Waschbürste genutzt und das Wasser trifft mit niedrigeren Druck auf die zu reinigende Oberfläche auf. -
Seite 22: Reinigungsmittel Verwenden
Reinigungsmittel verwenden HINWEIS! Beschädigungsgefahr! Die Verwendung von anderen Reinigungsmitteln als vom Hersteller empfohlen kann die Sicherheit des Reinigers beeinträchtigen. − Verwenden Sie nur die vom Hersteller gelieferten oder empfohlenen Reinigungsmittel. WARNUNG! Verätzungsgefahr! Der Kontakt von Reinigungsmitteln mit Haut, Augen oder Schleimhäuten kann Verätzungen verursachen. −... -
Seite 23: Reinigung Und Wartung
Reinigung und Wartung WARNUNG! Stromschlaggefahr! Reinigung und Wartung des Reinigers, während dieser an das Stromnetz angeschlossen ist, kann zu einem Strom- schlag führen. − Schalten Sie vor allen Wartungs- und Reinigungsarbeiten den Reiniger aus und trennen Sie ihn vom Stromnetz. −... -
Seite 24: Hochdruckdüse Reinigen
Hochdruckdüse reinigen Ziehen Sie die Reinigungsnadel Pos. 4 aus der Rückseite des Reinigers heraus. Reinigen Sie mithilfe der Reinigungsnadel die Hochdruckdüsen der Reinigungsaufsätze. Stecken Sie die Reinigungsnadel wieder in die Rückseite des Reinigers ein. Aufbewahrung HINWEIS! Beschädigungsgefahr! Im Reiniger und in der Pumpe bleibt immer Restwasser zurück, das zu Beschädigung des Reinigers führen kann. −... -
Seite 25: Fehlersuche
Fehlersuche WARNUNG! Verletzungsgefahr! Eigenmächtige Eingriffe am Reiniger können zu Lebensgefahr durch Stromschlag, Beschädigung des Reinigers und Verlust der Garantieansprüche führen. − Nehmen Sie keine Änderungen am Reiniger vor. Die folgende Tabelle bietet Ihnen Unterstützung beim Auftreten von Fehlfunktionen. Falls die genannten Lösungen nicht zum Erfolg führen, wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller oder eine autorisierte Servicewerkstatt. - Seite 26 Störung Ursache Lösung Das Netzkabel Pos. 10 ist Wenden Sie sich über die auf der Garantiekarte angege- beschädigt. bene Serviceadresse an den Eine interne elektrische Ver- Reiniger arbeitet mit Hersteller oder eine autori- Unterbrechungen. bindung hat sich gelöst. sierte Servicewerkstatt. Der Ein-/Ausschalter Pos.
- Seite 27 Störung Ursache Lösung Die Anschlüsse des Wasserzu- Ziehen Sie den Adapter am laufschlauches sind lose. Schraubanschluss für den Wasserzulaufschlauch Pos. 7 und den Schraubanschluss an Ihrem Wasserhahn handfest Der Reiniger ist undicht. Die Pumpe oder interne Ver- Wenden Sie sich über die auf bindungen sind undicht.
-
Seite 28: Technische Daten
Technische Daten Modell: Q1W-SPO5-2200 Artikelnummer: 5627 Leistungsaufnahme: 2200 W Betriebsdruck: max. Druck: 15 MPa (150 bar) Nenndruck: 11 MPa (110 bar) Eingangsdruck/-temperatur max.： 1,0 MPa (10 bar) / 40 ° C Stromaufnahme: Schallleistungspegel: 95 dB (Unsicherheit K : 3,3 dB) -
Seite 29: Konformitätserklärung
Konformitätserklärung EG-KONFORMITÄTSERKLÄRUNG Wir, MEROTEC GmbH D-47877 Willich, Hanns-Martin-Schleyer Str. 18a, Germany erklären hiermit, dass unser Produkt: Hochdruckreiniger Modell-Nr. Q1W-SP05-2200 und Q1W-SP05-2200A den folgenden Richtlinien entspricht: Maschinenrichtlinie2006/42/EG EMV Richtlinie 2014/30/EU Outdoor-Richtlinie 2000/14/EG RoHS-Richtlinie 2011/65/EU Angewandte harmonisierte Normen: EN 60335-1:2012+A11:2014 EN 60335-2-79:2012 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2014... -
Seite 30: Ersatzteilliste
tzteilliste Ersatzteil Teilenummer (siehe Lieferumfang S. 4) Bestellnummer Handkurbel (ausklappbar) 1172B10 Reinigungsnadel 1142005 Adapter für Wasserzulauf 1151C01 Reinigungsmittelbehälter 1175022 Reinigungsmittelbehälter- Kappe 1119003 Sprühpistole (mit drehbarer Lanze) 01106BG Sprühlanze 1106B50 Waschbürste (rotierend) 01118BQ Reinigungsmittel 1151C14 Turbodüse 1106B51 Vario Druckdüse 1106B52 Rechtes Rad 1151C07 Linkes Rad 1151C05...
