Chère cliente, cher client,
Nous vous remercions pour le choix de ce détecteur de mouve-
ment. Allumez automatiquement vos lampes grâce à ce détec-
teur de mouvement couvrant un angle de 180°.
Afin d'utiliser au mieux votre nouveau produit,
veuillez lire attentivement ce mode d'emploi et res-
pecter les consignes et astuces suivantes.
Contenu
Détecteur de mouvement
Matériel de montage
Mode d'emploi
Caractéristiques techniques
Seuil lumineux de déclenchement : 3 à 2000 Lux
Intervalle de commutation : de 10 secondes à 7 minutes
Portée de détection : max. 12 mètres (à 24°)
Zone de détection : 180° à l'horizontale
Type d'ampoule :
1200 W max
300 W
Température de fonctionnement : - 20 à + 40 °C
ATTENTION :
Le détecteur de mouvement doit être installé uni-
quement par un électricien professionnel !
Un mauvais branchement de l'appareil peut entraî-
ner des dommages matériels et corporels ! Avant
l'installation :
- Débrancher l'alimentation électrique (fusible).
- S'assurer que le câble ne conduit pas de courant.
Note :
Respectez impérativement les consignes d'installation
suivantes :
Hauteur d'installation 1,8 à 2,5 mètres
Ne placez pas le détecteur à proximité de sources de cha-
leur (climatiseur ou chauffage, hotte aspirante, lampe).
Ne l'orientez pas vers un élément mobile ou des objets for-
tement réfléchissants.
Service commercial : 0033 (0) 3 88 58 02 02
Pearl | 6 rue de la Scheer | F-67600 Sélestat

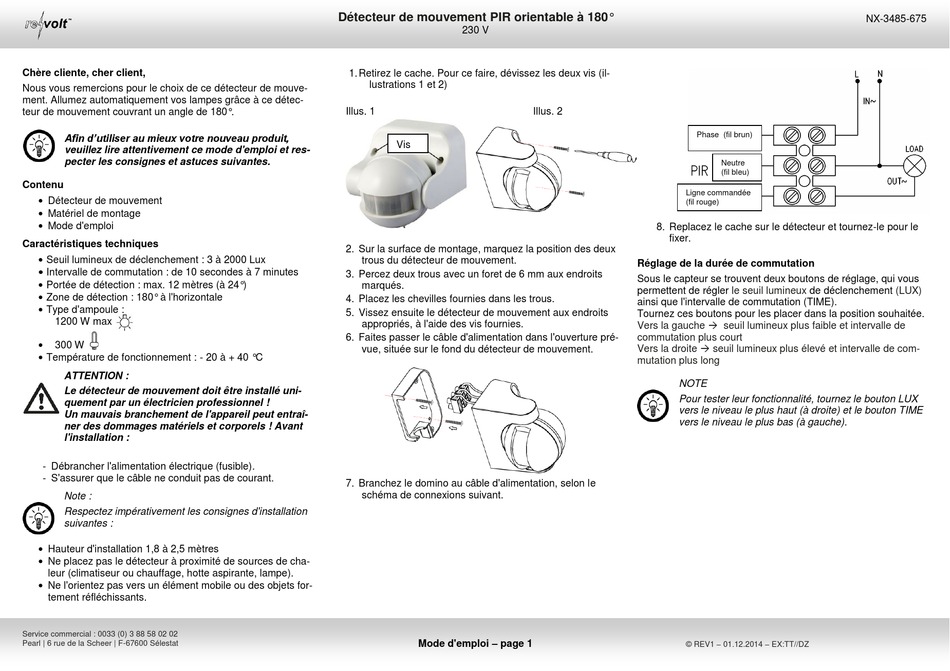

Détecteur de mouvement PIR orientable à 180°
230 V
1. Retirez le cache. Pour ce faire, dévissez les deux vis (il-
lustrations 1 et 2)
Illus. 1
Vis
2. Sur la surface de montage, marquez la position des deux
trous du détecteur de mouvement.
3. Percez deux trous avec un foret de 6 mm aux endroits
marqués.
4. Placez les chevilles fournies dans les trous.
5. Vissez ensuite le détecteur de mouvement aux endroits
appropriés, à l'aide des vis fournies.
6. Faites passer le câble d'alimentation dans l'ouverture pré-
vue, située sur le fond du détecteur de mouvement.
7. Branchez le domino au câble d'alimentation, selon le
schéma de connexions suivant.
Mode d'emploi – page 1
Illus. 2
Phase (fil brun)
Ligne commandée
(fil rouge)
8. Replacez le cache sur le détecteur et tournez-le pour le
fixer.
Réglage de la durée de commutation
Sous le capteur se trouvent deux boutons de réglage, qui vous
permettent de régler
ainsi que l'intervalle de commutation (TIME).
Tournez ces boutons pour les placer dans la position souhaitée.
Vers la gauche seuil lumineux plus faible et intervalle de
commutation plus court
Vers la droite seuil lumineux plus élevé et intervalle de com-
mutation plus long
NOTE
Pour tester leur fonctionnalité, tournez le bouton LUX
vers le niveau le plus haut (à droite) et le bouton TIME
vers le niveau le plus bas (à gauche).
© REV1 – 01.12.2014 – EX:TT//DZ
NX-3485-675
Neutre
(fil bleu)
le seuil lumineux
de déclenchement
(LUX)
